Robinet à boisseau sphérique à servocommande -

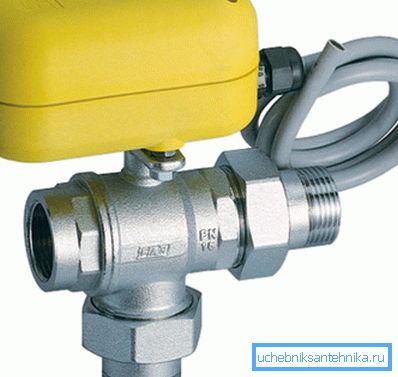

Les vannes à boisseau sphérique se sont depuis longtemps établies en tant que vannes d'arrêt fiables. Récemment, en raison de l'utilisation de servo-lecteurs et d'autres types de lecteurs distants, les fonctionnalités de ces périphériques ont été considérablement étendues. Par exemple, une vanne à trois voies avec servomoteur a trouvé une large application dans une variété de systèmes automatiques pour contrôler le débit de liquide et de gaz.

Dans cet article, nous examinerons de plus près ce que sont ces dispositifs et à quelles fins ils sont utilisés.

Caractéristiques des grues à entraînement

Informations générales

Ainsi, comme mentionné ci-dessus, les vannes à bille appartiennent aux vannes. Contrairement aux autres types de vannes, elles sont exclusivement conçues pour couper complètement le flux de liquides ou de gaz (voir également l'article Clapet de compression à vanne à bille - caractéristiques et utilité).

Ces dispositifs sont appelés billes car leur mécanisme de verrouillage a la forme d’une balle à travers laquelle passe un trou. Lorsque la balle est tournée à 90 degrés, c.-à-d. son emplacement perpendiculaire à l'axe de la canalisation, le débit est bloqué.

Le dispositif d'étanchéité fournit deux anneaux en matériau souple qui s'adaptent parfaitement à la balle. En raison de la simplicité du mécanisme, ces produits se distinguent par leur fiabilité et leur durabilité.

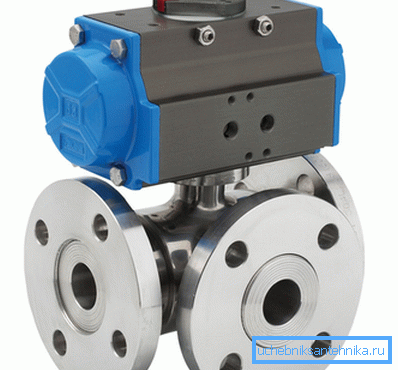

L'utilisation des entraînements nous a permis d'automatiser le fonctionnement des appareils ou de les contrôler à distance. Par exemple, une vanne à boisseau sphérique avec un actionneur pneumatique est utilisée dans les pipelines industriels pour contrôler le flux de liquides et de gaz dans des industries potentiellement dangereuses. Il est également utilisé lorsque l'utilisation de moteurs électriques n'est pas recommandée.

Il convient de noter que l'actionneur hydraulique pneumatique de la vanne à boisseau sphérique fournit un couple élevé avec des dimensions réduites de l'entraînement lui-même, ce qui a gagné sa popularité dans la production. Cependant, à des fins domestiques, ces dispositifs ne sont pas applicables.

D'autre part, les vannes à boisseau sphérique à obturation servo-motrice trouvent une large application dans les systèmes de protection de boîtier contre les inondations. De plus, il est utilisé dans les systèmes de climatisation où, selon la température, il bloque ou ouvre automatiquement le flux de liquide de refroidissement.

Faites attention! Il existe en vente des vannes avec servo variateurs, conçues pour des tensions différentes - de 12 à 220 V. Ce paramètre doit être surveillé attentivement lors de l'achat d'un produit.

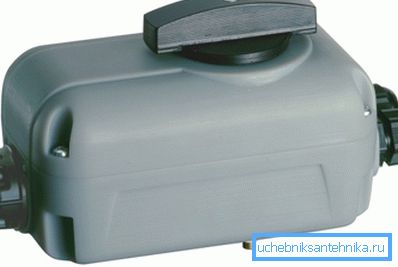

Dispositif servo

Le servocommande ne comprend que deux éléments:

• Moteur électrique;
• Réducteur de vitesse qui, par une rotation de 90 degrés, ouvre et ferme l'alimentation en eau.

Un clapet à bille s'ouvre et se ferme lorsque le sens de rotation du moteur change. Ainsi, le dispositif d'asservissement est assez simple.

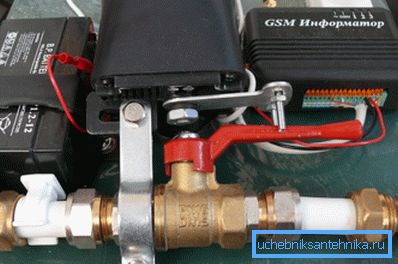

Astuce! Vous pouvez réaliser vous-même un entraînement électrique pour une vanne à boisseau sphérique. À ces fins, le moteur de l'essuie-glace arrière VAZ-2109, qui effectue un tour de seulement 100 degrés (en tenant compte du jeu des leviers, il ne tourne que de 90 degrés).

En règle générale, le moteur électrique est logé dans un boîtier étanche, séparé de la vanne par une série de joints. Par conséquent, l'appareil est en sécurité.

Sur le boîtier du mécanisme, il existe un bouton ou un levier qui vous permet de contrôler la grue de vos propres mains, par exemple si l'électricité est coupée. De plus, les actionneurs électriques disposent d'un micro-commutateur auxiliaire interne qui vous permet de contrôler le fonctionnement d'une pompe, d'une chaudière ou de tout autre équipement lié à l'alimentation en eau.

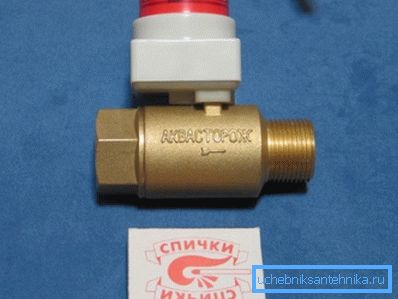

Actuellement, le marché comprend une large gamme de produits, provenant de fabricants étrangers et nationaux. De plus, ces derniers ne sont pas inférieurs à la qualité, mais en même temps, leur prix est inférieur.

Application

Tout d'abord, force est de constater que l'entraînement électrique ne modifie que la position du mécanisme de verrouillage. Le même appareil est contrôlé par des thermostats, des minuteries thermostatiques ou d'autres appareils qui envoient du courant électrique au moteur électrique du mécanisme.

A titre d'exemple, considérons le fonctionnement de ce dispositif dans le système de protection contre les inondations, qui peut être utilisé à la fois pour l'alimentation en eau et le chauffage.

Donc, en plus des vannes, il comprend:

• Capteurs de fuite.
• Contrôleur.

Un système similaire fonctionne comme suit:

• Les capteurs sont situés dans des endroits où l'accumulation d'eau est la plus probable en cas d'inondation.. Le principe de fonctionnement de ce dispositif est basé sur le fait que l'eau ferme deux contacts, à la suite de quoi une impulsion est envoyée au contrôleur.
• Après avoir reçu le signal du capteur, le contrôleur envoie un courant électrique au moteur électrique.
• L'actionneur électrique ferme à son tour la vanne et bloque ainsi l'alimentation en eau. Ensuite, vous pouvez ouvrir vous-même l’alimentation en eau en appuyant sur le bouton du carter d’entraînement.

Selon ce principe, d'autres systèmes fonctionnent avec l'utilisation de vannes à entraînement.

Faites attention! La grue avec l'entraînement dans les systèmes de protection contre les inondations, est établie après que les vannes d'arrêt bloquent l'eau sur une entrée de la maison ou de l'appartement. L'utilisation de l'appareil à la place de vannes mécaniques est interdite.

Ici, peut-être, toutes les principales caractéristiques des vannes à entraînement.

Conclusion

Les actionneurs pour vannes à boisseau sphérique permettent non seulement de les contrôler à distance, mais également de les utiliser dans des systèmes de contrôle de flux automatique. En particulier, les systèmes de protection du logement contre les inondations sont récemment devenus très populaires. C'est pourquoi on peut parler d'une invention prometteuse (voir également l'article Robinet de radiateur - Tout ce que vous devez savoir sur cette vanne et les vannes de régulation).

Dans la vidéo de cet article, vous pouvez obtenir des informations supplémentaires sur le sujet désigné.
