Robinet à boisseau sphérique d20 - comment ne pas se tromper
Le nombre de paramètres clés à prendre en compte lors de la sélection des vannes est le diamètre, cette taille doit correspondre exactement aux dimensions du tuyau, sinon vous pouvez oublier l'étanchéité du joint. Pour une personne non préparée, l'utilisation de désignations telles que "diamètre conditionnel" ou la taille de la lumière peut entraîner une certaine confusion. Il est donc nécessaire de clarifier cette question dans un premier temps.
Petit programme éducatif
Chacun connaît bien le concept de diamètre, mais le concept de diamètre nominal (D ou DN) est utilisé pour les tuyaux, ainsi que pour les vannes d'arrêt et de contrôle. Par exemple, dans les magasins de plomberie, la désignation d’une vanne à boisseau sphérique de 20 mm implique le jeu nécessaire.
Ce concept désigne le diamètre intérieur, arrondi à la valeur standard la plus proche. Vous trouverez une liste complète des valeurs standard de DN dans le document GOST 28338-89. La valeur minimale est de 2,5 mm et la valeur maximale de 4000 mm.
La confusion principale provient du fait que, dans 99% des cas, le diamètre interne réel n’est pas égal à celui nominal (conditionnel). Si, par exemple, nous prenons le tuyau métallique eau / gaz standard avec une dimension extérieure de 159 mm, la taille réelle de l’espace dépendra de l’épaisseur de la paroi. Ainsi, avec une épaisseur de métal de 6 mm, il sera égal à 147 mm et avec un mur de 8 mm - 143 mm.
Mais si vous regardez les valeurs données dans la norme, il s'avère que le même diamètre nominal - DN150 (ou DN150) - convient à ces deux cas. Le même principe fonctionne également avec des tailles plus petites, ce qui doit être pris en compte lors du choix des vannes. Par exemple, un robinet à tournant sphérique DN 20 a une taille nominale de 20 mm, ce qui signifie qu’il ne convient que pour l’installation sur une conduite de diamètre correspondant.
Faites attention! À première vue, une telle notation semble ridicule, mais ce n’est pas le cas. En fait, le pas entre les valeurs standard est adopté de telle sorte que le débit de chaque valeur de lumière suivante augmente d'environ 60 à 70%. Cela facilite la sélection de la canalisation au stade du calcul des canalisations d'eau, de gaz et de chaleur.
Dispositif, sélection et installation du robinet à tournant sphérique
Quant à la structure d'un tel appareil, elle ne change pas en fonction de la taille. À moins que, parfois, à la place d'un bouton, un entraînement électrique soit installé pour faire tourner la balle, il est nécessaire lorsqu'un gros bouton ne peut pas simplement être tourné en raison du manque d'espace libre.
Que rechercher lors du choix
Une autre difficulté liée à la sélection d’un modèle spécifique de vanne à boisseau sphérique peut être la conversion des tailles en pouces en unités métriques et la sélection de la valeur appropriée de DN (DN). Par exemple, une vanne à boisseau sphérique DN20 convient pour l’installation sur un tuyau VGP d’un diamètre extérieur de 26,8 mm, avec une taille de filetage égale? dans.
La correspondance des dimensions en pouces du filetage, du DN et de la taille externe du tuyau est donnée dans le tableau.
La correspondance entre le passage conditionnel et le diamètre extérieur du tuyau
| Diamètre mesuré du tuyau AIV, mm | Diamètre du tuyau d'acier, mm | PEX - polyéthylène réticulé, tuyaux métal-plastique, mm | Tuyaux du logiciel renforcé (PPR a20), mm | Tuyau en polypropylène PP20, mm | Tuyau PP PP16, mm | Diamètre nominal, passage conditionnel (DN ou DN), mm | Diamètre du fil |
| 22,0 | 15 | 20 | 20 | 25 | 20 | 15 | 1/2 |
| 28.0 | 20 | 25 | 25 | 32 | 25.32 | 20 | 3/4 |
| 32.0 | 25 | 32 | 32.40 | 40 | 40 | 25 | 1 |
| 42,0 | 32 | 40 | 40.50 | 50 | 50 | 32 | 1? |
| 50.0 | 40 | 50 | 50,63 | 63 | 63 | 40 | 1? |
| 63,0 | 50 | 63 | 75 | 75 | 75 | 50 | 2 |
Faites attention! Le tableau présente les données uniquement pour les tailles les plus courantes utilisées dans la construction privée.
Le tableau montre une différence significative entre les tuyaux de différents types, même à l'intérieur d'une même taille de vannes. Cela s'explique par l'épaisseur de paroi différente des tuyaux, ainsi que par le fait que le diamètre interne est indiqué dans la barre métallique, mais pour les produits en plastique - le diamètre externe.
Et bien que le prix d’un simple robinet à tournant sphérique soit peu élevé (les modèles en polypropylène simple coûtent moins de 200 roubles), il est toujours préférable de faire immédiatement attention à ces subtilités.
Caractéristiques des grues en polypropylène
Récemment, des vannes à bille en PP sont apparues sur le marché. Dans de tels dispositifs, la conception de la pièce de verrouillage reste inchangée - la même bille en métal avec des trous traversants, mais le corps est en polypropylène. Dans ce cas, avant le numéro indiquant le montant de la clairance, suivi d'une abréviation indiquant le type de matériau utilisé.
Par exemple, le robinet à tournant sphérique PPRC 20 d’entrée signifie que le corps est en polypropylène de type 3 (copolymère statistique) et que son diamètre nominal est de 20 mm.
Faites attention! Pour l’installation d’un modèle classique avec un boîtier en métal, des connexions détachables sont généralement utilisées. Dans le cas de PP analogique, il est judicieux d’utiliser la connexion par soudure.
Les instructions d’installation ne diffèrent pas du raccordement des tuyaux PP classiques:
- Un «fer à souder» spécial est utilisé pour la connexion.. L'élément chauffant d'un tel dispositif est conçu de manière à ce qu'il soit possible de poser des tubes de différents diamètres. Le robinet et le tuyau sont placés sur l'élément chauffant et chauffés pendant une courte période;
- après cela, vous devez retirer rapidement les deux éléments du fer à souder et insérer l'extrémité du tube dans le robinet. Si le polypropylène est suffisamment réchauffé, il est normal d’en expirer une partie lors de l’installation, c’est normal.
La connexion ci-dessus est considérée comme la plus simple, mais elle n’est pas sans défauts. Le principal peut être considéré comme la survenue d'une résistance locale significative. Si, par exemple, une vanne à boisseau sphérique PP 20 avec un tuyau, le tuyau Du sera égal à seulement 15 mm et dans la grue à 20 mm.

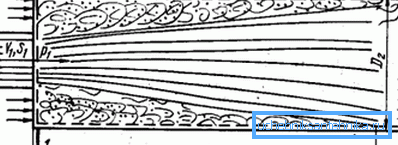

En conséquence, lorsque le flux traverse le joint, en raison de la différence de diamètres, une turbulence sera créée à l'entrée et une charge accrue sur la soudure sera générée à la sortie.
Cela peut être évité de deux manières:
- en utilisant une connexion détachable, par exemple, le même Américain;
- en utilisant le couplage PP, dans ce cas, vous pouvez utiliser le soudage. L'utilisation d'un raccord vous permettra de raccorder bout à bout le tuyau et le robinet, de sorte que rien ne gêne le débit. Aucune de ces méthodes ne complique le processus lui-même, de sorte que l'installation peut être faite à la main.
Résumant
Le choix d'un robinet à tournant sphérique n'est pas une tâche aussi facile que cela peut paraître à première vue. Vous devez clairement comprendre la différence entre des concepts tels que les diamètres nominal et réel, pour pouvoir convertir les dimensions métriques en pouces et vice versa.
Les informations proposées ne confondent pas la désignation des vannes et des vannes de régulation et garantissent le bon choix. La vidéo présentée dans cet article est un bref aperçu des différents types de robinets à tournant sphérique.
