Robinet à boisseau sphérique du32: caractéristiques de

28-03-2018

Alimentation en eau

Actuellement sur le marché des matériaux de construction, vous trouverez une grande variété de raccords et d’assemblages pour la fabrication du pipeline. Les fabricants modernes ont simplement inondé les étagères de produits divers qui diffèrent les uns des autres non seulement par leur conception, mais également par le matériau de fabrication. Dans le même temps, les vannes à bille DU sont toujours très demandées par les artisans, car ils se sont révélés être des mécanismes de verrouillage fiables et durables.

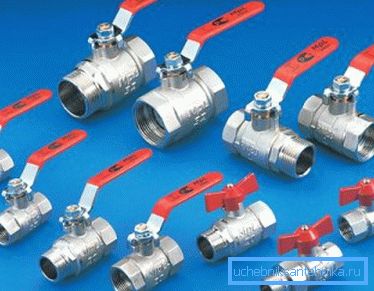

Photo amateur de vannes d'un principe d'action similaire

Construction et variations

Pour commencer, il faut dire que ces produits ne sont pas nouveaux. Ce système d'obturation est utilisé depuis plus de cent ans et a fait ses preuves dans divers secteurs. Dans le même temps, le prix de ces produits n’est pratiquement pas différent de celui des autres mécanismes de verrouillage et, dans certains cas, il est même nettement inférieur.

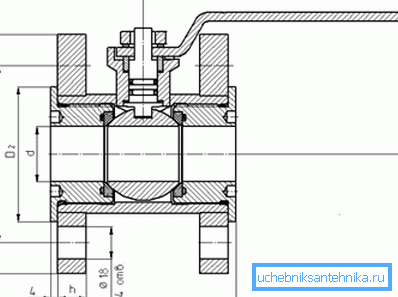

Dessin de la disposition interne des raccords à bride sphériques

Construction

Ce produit utilise une pièce sphérique avec un trou comme élément de contrôle.. Elle tourne dans le noeud, remplaçant le côté droit. Ainsi, le robinet à tournant sphérique ne bloque pas l'eau, mais bloque complètement le canal du fil.

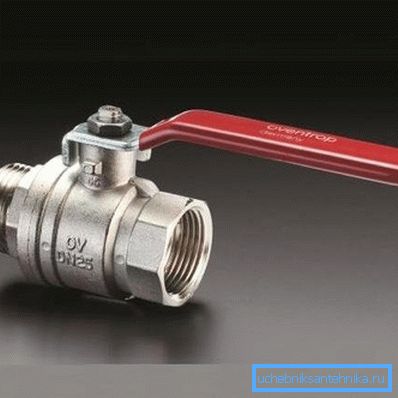

Tous les éléments d'arrêt de pipeline peuvent avoir différents systèmes de connexion, qui dépendent très souvent du diamètre.

Puisque l'élément de commande est mobile, des joints polymères sont utilisés pour sa fixation et son scellement, qui occupent pratiquement complètement tout l'espace libre.. Il est à noter que même un robinet à tournant sphérique avec une boîte de vitesses, si cet élément est endommagé, ne fuit pas, car l'eau ne peut physiquement passer sous la vanne.
Une attention particulière doit être accordée au fait que pour chevaucher le système, il est nécessaire de faire une rotation à 90 degrés et plus.. Par conséquent, la poignée du robinet à tournant sphérique DU40 et similaires a des butées spéciales qui limitent son mouvement.

Astuce! À l'heure actuelle, ces produits sont fabriqués à partir d'une variété de matériaux, mais il est préférable d'opter pour la conception de métal inoxydable et durable. Ensuite, la durée de vie de l’ensemble du système augmentera plusieurs fois, en particulier si vous prévoyez d’utiliser fréquemment la vanne.

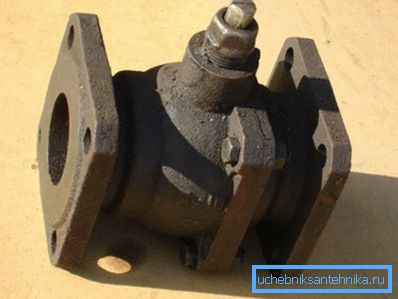

La vanne à bride passe-câble est généralement utilisée dans les conduites haute pression

Espèces

Quand on dit à propos du robinet à tournant sphérique DN 40, cela signifie que son diamètre sera de 40 mm. Cela correspond généralement à 1,5 pouce, bien que certains fabricants aient leur propre étiquette. De plus, ce paramètre dépend du pays où ce produit est fabriqué.

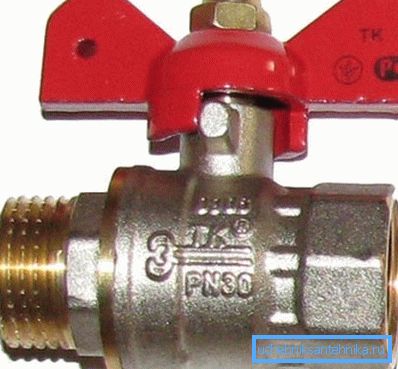

L'élément le plus simple souvent utilisé dans les pipelines domestiques

Il est à noter que l'acronyme DU indique que les chiffres suivants indiqueront le diamètre nominal du passage. Par conséquent, si un robinet à tournant sphérique DN 6 est acheté, cela ne signifie pas qu'un tel filetage est nécessaire sur le tuyau lui-même. Pour cela, utilisez un marquage différent, qui dépend de la connexion.

Parlant des types de produits similaires, il est nécessaire de mentionner un produit tel que le robinet à boisseau sphérique DN300. Le fait est que de tels modèles sont généralement utilisés sur les lignes principales et qu’ils ont donc un type de connexion par bride. Dans le même temps, le robinet à tournant sphérique DN 300 peut même être utilisé sur des conduites d'égout, mais il existe pour cela des variétés spéciales équipées de joints d'étanchéité résistant à l'usure.

Astuce! Pour choisir le type de grue utilisée, vous devez vous fier au projet, qui indique non seulement son marquage, mais également son nom complet, conformément à GOST.

La structure interne de vannes de ce type, montrée sur un modèle spécial

Portée et propriétés

Lors de l’achat d’un produit tel qu’un robinet à boisseau sphérique DN 65 ou similaire, il est nécessaire de savoir exactement à quoi sert le modèle spécifique. Il est très important de comprendre les propriétés de cette pièce et leur conformité aux tâches.

Il existe de tels modèles de grues, spécialement conçus pour être installés à la soudure

Forces et faiblesses

Tout d’abord, force est de constater que la vanne à boisseau sphérique d10 présente un degré de fiabilité élevé, même en cas d’utilisation intensive. Il peut résister à une pression élevée et assure la fermeture complète du canal.

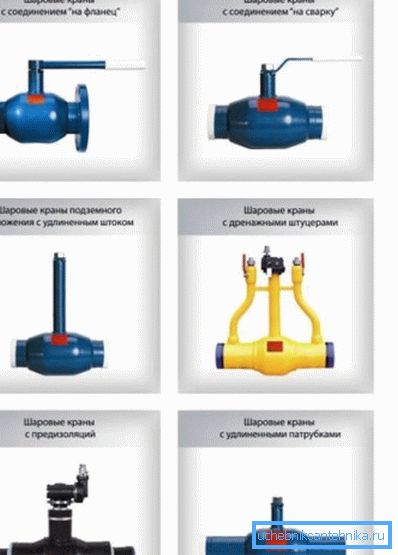

Quelques types spéciaux de vannes d'arrêt similaires conçues pour des besoins spécifiques

De plus, ces produits peuvent être qualifiés de universels, car ils peuvent fonctionner dans presque tous les environnements et avec différents types de substances. Cependant, ne laissez pas pénétrer de matériaux abrasifs.
Cette conception est très facile à installer de vos propres mains et ne nécessite quasiment pas de maintenance périodique.

À des fins domestiques, les produits en laiton sont considérés comme les plus fiables.

Bien que le mode d'emploi ne recommande pas l'utilisation de ce type de raccords avec des abrasifs, leur conception élimine physiquement l'accumulation de saleté et la formation de bouchons.
Il faut également mentionner le principe de fonctionnement de cet élément. Le fait est qu’une conduite souple et un petit angle de rotation sont tout simplement indispensables pour certains systèmes.

Astuce! Ces grues ne présentent pratiquement aucun inconvénient, car vous pouvez choisir le modèle approprié pour chaque type de travail.

Si la grue doit être utilisée pour la conduite de gaz, sa poignée est peinte en jaune, bien que certains maîtres affirment que cela n’est pas nécessairement le cas.

Champ d'application

Les produits de ce type sont utilisés dans presque tous les types de pipelines. Ils peuvent être installés sur l'alimentation en eau, l'huile, l'air et même la vapeur. Dans ce cas, les vannes à boisseau sphérique de la télécommande 57 et les modèles à grand diamètre conviennent également aux eaux usées.

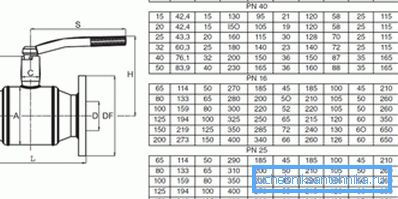

Tableau des tailles des produits à brides d'un fabricant réputé

De tels mécanismes de verrouillage tolèrent bien le froid et peuvent fonctionner à basses températures. Cependant, il convient de noter immédiatement que le chauffage interne ne doit pas dépasser 200 degrés. Cela est dû au fait que les joints commencent à perdre leurs propriétés et sont détruits.

Pour les produits réglementaires, un entraînement mécanique spécial est installé, qui contrôle la rotation de la balle dans l’appareil et la décale d’une seule rotation de la poignée.

Les vannes à boisseau sphérique typiques DN 10 et d’autres modèles de mécanismes de verrouillage de ce type sont généralement conçus de manière à ce que leur alésage corresponde parfaitement au diamètre du tuyau. Cela minimise les pertes hydrauliques, ce qui est très important lors du transport de gaz dans le pipeline. Par conséquent, dans cette industrie, ils sont toujours en demande.

Astuce! Selon ce principe, a récemment commencé à faire des mélangeurs et des vannes de sortie. Comprenant la supériorité de tels systèmes, les professionnels les préfèrent généralement.

Récemment, de tels produits ont commencé à être équipés d'actionneurs électriques, qui permettent non seulement un contrôle à distance ou automatique, mais permettent également d'ajuster avec précision le degré d'ouverture de la grue.

Conclusion

Après avoir lu la vidéo dans cet article, vous en apprendrez plus sur les mécanismes de verrouillage de ce type et sur leurs avantages. Compte tenu également de l'article proposé ci-dessus, il est nécessaire de conclure que ces vannes présentent un certain nombre d'avantages par rapport à d'autres modèles ayant un objectif similaire et que la plupart des experts les préfèrent.
