Robinet à boisseau sphérique du50: options, tailles,
Une vanne à boisseau sphérique Dn50 peut être utilisée comme vanne d’arrêt pour le transport dans les conduites et le stockage dans des réservoirs de divers liquides et gaz. De tels dispositifs diffèrent par le type de fixation qui peut être bridé, couplé et soudé (brasage) et par les matériaux de fabrication, dans lesquels l’acier, le laiton, le polyéthylène et le polypropylène sont utilisés.
Différents dispositifs de verrouillage peuvent avoir leurs caractéristiques techniques et différer les uns des autres par ces indicateurs, qui seront discutés ci-dessous. Et aussi votre attention se verra offrir une démonstration thématique de la vidéo dans cet article.
Vannes d'arrêt DN 50 mm
Note Si vous regardez l'étiquette, la vanne à boisseau sphérique 50 mm a généralement une abréviation supplémentaire dans la désignation. Par exemple, devant les millimètres, il y a les lettres Doo ou Dn - et l’un et l’autre signifie le diamètre conditionnel ou extérieur. Et ici, si vous rencontrez l’abréviation de KSHTsP (au lieu de P, il peut s’agir de F, M ou K), cela signifie que vous avez devant vous un robinet à boisseau sphérique complètement soudé (à bride, à couplage ou combiné).
Options générales
- Les vannes d'arrêt avec bride, soudées (pour le soudage) et les raccords d'accouplement sont généralement fabriqués dans la plage de DN de 15 à 500 mm, qui est conçu pour une pression nominale (Ru) de 1,6 à 4,0 MPa.
- Dans la plupart des cas, les grues de telles dimensions (Dn 50) sont utilisées dans des bâtiments industriels, industriels et publics, des pipelines de pompage de produits pétroliers, de l'eau et du gaz, ainsi que dans des réservoirs pour leur stockage.. Toutefois, les dispositifs de verrouillage de telles dimensions s’installent de leurs propres mains et dans la vie de tous les jours, par exemple avec un chauffage autonome pour les colonnes montantes, les chaudières ou dans des réservoirs pour le stockage d’eau et de carburant diesel.
- La fabrication des vannes et des raccords est réalisée conformément aux normes GOST 21345-78 et GOST 28343-89, ainsi qu’à la norme TU 04671406-003-98.. Pour les régions à climat tempéré et froid, la certification est effectuée conformément à la norme UHL GOST 15150 du GOSGORTEKHNADZOR de Russie.
Aperçu du produit

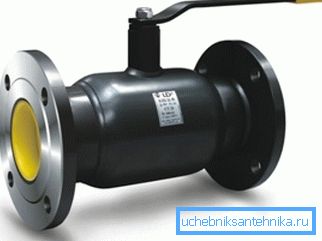

De telles grues sont généralement en acier. Art. 20, 09G2s et 1218N10T, tandis que la pression de travail maximale (Ru) reste inchangée - de 1,6 MPa à 4,0 MPa. Les méthodes d'installation (connexion) peuvent varier en fonction de la configuration. Il peut donc s'agir de KShTsF, KShTsP, KShTsM ou KShTsK.
DN | PN | CODE KShTsF | d | D | D1 | D2 | G | h | H | Je | L | Masse (kg) |
15 | 40 | 015.040.02 | 10 | 95 | 65 | 14 | 4 | 23 | 72 | 170 | 130 | 1.8 |
20 | 40 | 020.040.02 | 15 | 105 | 75 | 14 | 4 | 23 | 72 | 170 | 150 | 2.2 |
25 | 40 | 025.040.02 | 18 | 115 | 85 | 14 | 4 | 21 | 75 | 170 | 160 | 2,7 |
32 | 40 | 032.040.02 | 24 | 135 | 100 | 18 | 4 | 21 | 75 | 170 | 180 | 3.7 |
40 | 40 | 040.040.02 | 30 | 145 | 110 | 18 | 4 | 44 | 92 | 235 | 200 | 4.6 |
50 | 40 | 050.040.02 | 40 | 160 | 125 | 18 | 4 | 44 | 100 | 235 | 230 | 6.1 |
65 | 16 | 065.016.02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8.4 |
65 | 25 | 065.025.02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8.4 |
80 | 16 | 080 / 70.016.02 | 63 | 195 | 160 | 18 | 4 | 60 | 141 | 335 | 280 | 11.2 |
80 | 25 | 080 / 70.025.02 | 63 | 195 | 160 | 18 | 8 | 60 | 141 | 335 | 280 | 12 |
100 | 16 | 100 / 80.016.02 | 75 | 215 | 180 | 18 | 8 | 60 | 150 | 335 | 300 | 15 |
100 | 25 | 100 / 80.025.02 | 75 | 230 | 190 | 22 | 8 | 60 | 150 | 335 | 300 | 15 |
125 | 16 | 125 / 100.016.02 | 100 | 245 | 210 | 18 | 8 | 94 | 195 | 525 | 325 | 27,5 |
125 | 25 | 125 / 100.025.02 | 100 | 270 | 220 | 26 | 8 | 94 | 195 | 525 | 325 | 28,5 |
150 | 16 | 150 / 125.016.02 | 125 | 280 | 240 | 22 | 8 | 98 | 210 | 525 | 350 | 36 |
150 | 25 | 150 / 125.025.02 | 125 | 300 | 250 | 26 | 8 | 98 | 210 | 525 | 350 | 37 |
200 | 16 | 200 / 150.016.02 | 148 | 335 | 295 | 22 | 12 | 84 | 225 | 625 | 450 | 56 |
200 | 25 | 200 / 150.025.02 | 148 | 360 | 310 | 26 | 12 | 84 | 225 | 625 | 450 | 57 |
250 | 16 | 250 / 200.016.02 | 200 | 405 | 355 | 26 | 12 | 100 | 270 | 625 | 530 | 83 |
250 | 25 | 250 / 200.025.02 | 200 | 425 | 370 | 30 | 12 | 100 | 270 | 625 | 530 | 85 |
300 * | 16 | 300 / 250.016.02 | 240 | 460 | 410 | 26 | 12 | 167 | 634 | - | 750 | 155 |
350 * | 16 | 350 / 300.016.02 | 300 | 520 | 470 | 26 | 16 | 196 | 690 | - | 750 | 276 |
500 * | 16 | 500 / 400.016.02 | 390 | 710 | 650 | 33 | 20 | 170 | 870 | - | 990 | 610 |
Paramètres techniques pour KShTsF
Note KShTsF est principalement utilisé sur des sites industriels.
Ballomax DN, (mm) | art. | Porte d'entrée | DH | d | t | L | Н1 | H2 | Un | Poids, kg |
10 | 71 .102 .010 | 10 | 38 | 17.2 | 1.8 | 210 | 50 | 116 | 140 | 0.8 |
15 | 71 .102 .015 | 10 | 38 | 21.3 | 2 | 210 | 50 | 116 | 140 | 0.8 |
20 | 74 .102 .020 | 15 | 42 | 26,9 | 2.3 | 230 | 47 | 115 | 140 | 0.8 |
25 | 74 .102 .025 | 20 | 51 | 33,7 | 2.6 | 230 | 47 | 120 | 140 | 1 |
32 | 74 .102 .032 | 25 | 57 | 42,4 | 2.6 | 260 | 48 | 124 | 140 | 1.4 |
40 | 74 .102 .040 | 32 | 76 | 48,3 | 2.6 | 260 | 41 | 129 | 180 | 2.1 |
50 | 74 .102 .050 | 40 | 89 | 57 | 2,94 | 300 | 41 | 135 | 180 | 3 |
Tableau de paramètres KShTsP Du 10-50 mm Ru 4.0 MPa (40kg / cm2)
Désignation KSHZ RMHS (RMUS) | DN | L | G | Un | H |
16-6 | 6 | 70 | 1/4 | 112 | 110 |
25-6 | 76 | ||||
40-6 | 76 | ||||
16-10 | 10 | 75 | 3/8 | 112 | 134 |
25-10 | 80 | ||||
40-10 | 80 | ||||
16-15 | 15 | 85 | 1/2 | 125 | 123 |
25-15 | 105 | ||||
40-15 | 105 | ||||
16-20 | 20 | 95 | 3/4 | 136 | 134 |
25-20 | 110 | ||||
40-20 | 110 | ||||
16-25 | 25 | 105 | 1 | 127 | 174 |
25-25 | 120 | ||||
40-25 | 120 | ||||
16-32 | 32 | 120 | 1 1/4 | 215 | 184 |
25-32 | 145 | ||||
40-32 | 145 | ||||
16-40 | 40 | 130 | 1 1/2 | 215 | 231,5 |
25-40 | 150 | ||||
40-40 | 150 | ||||
16-50 | 50 | 150 | 2 | 280 | 233 |
16-65 | 65 | 185 | 2 1/2 | 280 | 233 |
16-80 | 80 | 205 | 3 | 342 | 330 |
Tableau des dimensions et dimensions de montage KSHTsM Du 6-80 mm
Voir Application | Pour gaz 10 bars, pour eau 16 bars |
SDR | SDR11 |
Matériel | PE80 / PE100, PE2406 / PE3408 |
Ouverture / fermeture | ? tournant |
La température | De -29 à 600С |
Type de passage | Passage intégral |
Type de tige auxiliaire | Extension télescopique |
Type de purge | Sans purge, 1 purge, 2 purge |
Corps à souder et douille | Électrique ou couplage |
Normes d'essai | EN 1555, ANSI / ASTM B16. 40 |
Table SDR11
Note Les appareils en polyéthylène sont utilisés pour une installation souterraine.

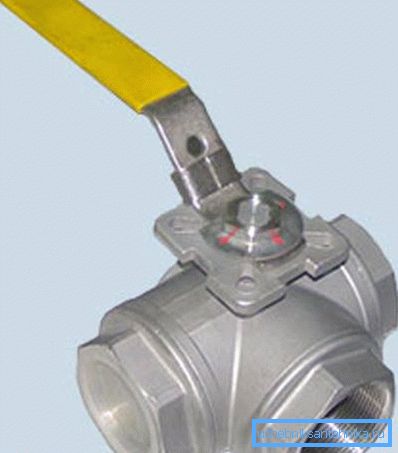

Les grues combinées ne diffèrent pas beaucoup des soupapes d'accouplement, cependant, de même que leur prix, seul le KShTsK peut aussi avoir un raccord américain ou un filtre au lieu de filetage de tuyau extérieur, ce qui augmente leur coût.
Les dispositifs en polypropylène sont extrêmement populaires dans les circuits de plomberie et de chauffage pour le chauffage autonome - dans la plupart des cas, le métal est préféré par PPR, ce qui n’est pas surprenant. Ces appareils peuvent supporter des températures de fonctionnement allant jusqu'à 100 ° C et des pressions de fonctionnement allant jusqu'à 10 bars, ce qui est tout à fait suffisant pour des conditions normales. L’arrimage d’appareils similaires sur le pipeline se fait par soudure ou soudure avec un fer à souder spécial.
Conclusion
En conclusion, il convient de noter que, dans la vie de tous les jours, le KShTsM et le KShTSK en laiton, ainsi que les robinets à souder en polypropylène, sont les principaux avantages. Vous pouvez toujours les installer vous-même, si cela doit suivre les instructions du fabricant.
