Robinet à tournant sphérique à embase et à couplage -

Lors de la réparation ou du remplacement de systèmes de plomberie ou de chauffage, il est nécessaire d'acheter et d'installer des vannes et des robinets. La facilité d'utilisation de l'appareil à l'avenir dépend en grande partie de sa qualité et du bon choix. En outre, le risque de situation d'urgence sera minime. Afin de ne pas dépenser d'argent supplémentaire en achetant une vanne à boisseau sphérique KShTsF ou un embrayage, vous devez d'abord comprendre leur conception.

Chaque appareil sanitaire a ses propres fonctions qui doivent être prises en compte lors du choix. Nous vous aiderons à déterminer lequel est préférable d'utiliser des robinets à tournant sphérique dans votre cas.

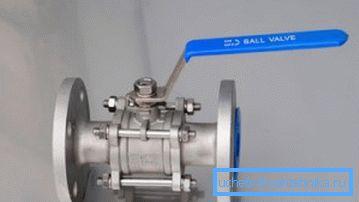

Robinet à tournant sphérique à bride

L'appareil est conçu pour bloquer le débit d'eau, d'air, de vapeur et d'huile. L'élément de blocage a la forme d'une boule, qui présente un trou traversant horizontal pour le passage d'une substance. Lors de la rotation sur l'axe vertical de la balle, le passage s'ouvre ou se ferme.

Les vannes à boisseau sphérique à brides sont utilisées à une température de départ ou moyenne supérieure à 100 ° C et à une pression supérieure à 16 bars. En règle générale, les dispositifs sont installés lorsque les vannes d’embrayage sont incapables de s’acquitter de leur tâche en raison de paramètres de température ou de pression élevés.

Astuce: la vanne doit toujours être tournée lors de la fermeture ou de l'ouverture jusqu'à la butée, sinon des dépôts apparaîtront dans le produit lui-même, ce qui rompra son étanchéité, ce qui obligera à réparer ou à remplacer le matériel.

La vanne est conçue avec une bague d'étanchéité percée d'un trou au milieu. La vanne est considérée comme ouverte lorsqu'elle coïncide avec le sens du flux. Sinon, lorsque la vanne est installée perpendiculairement aux parois du pipeline, le dispositif est considéré comme fermé.

Classification

Sélectionnez trois paramètres:

Astuce: lors du choix d’un produit, portez une attention particulière à la qualité de ses détails, ce sera une garantie de son travail long et efficace. Recherchez également à quel support cet appareil est destiné et à quelle température.

L'assemblée

Il est nécessaire d'utiliser des brides pouvant supporter la pression dans le réseau. Il est également important qu’ils soient placés et fixés le plus en douceur possible.

Astuce: il est permis d'installer des supports supplémentaires sur la vanne si celle-ci est équipée d'entraînements électriques.

Une fois les travaux d'installation terminés, il est nécessaire de revérifier le tout. Par exemple, pour éviter que des éclats et des rayures apparaissent sur les trous débouchants, vous devez les protéger. Nous vous recommandons de retirer l'emballage de production avant l'installation.

Caractéristiques de l'équipement

Mettez en surbrillance les caractéristiques techniques positives du type de bride de vanne à boisseau sphérique:

• long terme d'utilisation;
• fournit un degré élevé de chevauchement d'étanchéité;
• a de petites dimensions globales;
• conception fiable et simple;
• crée une petite résistance hydraulique dans le système;
• peut être monté dans n'importe quelle position de travail;
• la maintenance est facultative;
• l'ouverture et la fermeture de la vanne ne pose pas de difficultés;
• si la grue a un corps pliable, vous pouvez la réparer de vos propres mains.

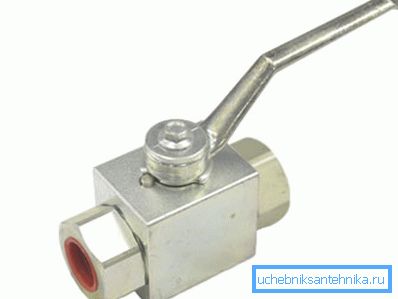

• Le contrôle manuel peut rapidement couper le flux de fluide.

Parmi les inconvénients ressortent:

• grand poids;
• prix élevé;
• la nécessité d'utiliser de longues poignées pour le contrôle manuel.

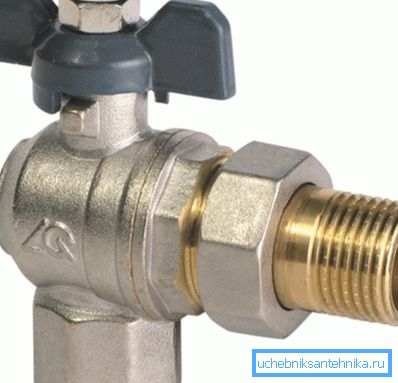

Caractéristiques de la conception de la vanne d'accouplement

1. Les produits sont largement utilisés dans l'industrie.
2. La conception est capable de résister à des pressions allant jusqu'à 16 atm et à une température du fluide de travail allant jusqu'à 120 ° C.
3. Le meilleur matériau pour de telles grues est le laiton. Non seulement le corps en est fait, mais aussi la balle.
4. Les alliages et l'acier chromé sont également souvent utilisés pour prévenir la rouille.
5. Pour réduire la résistance à l'écoulement, la version à couplage de la grue est conçue avec la condition que son diamètre interne coïncide avec le diamètre du passage de la conduite.
6. Puisque la tige de soupape ne touche pas le boîtier, il respecte sa règle. Ceci est assuré par des joints en plastique fluoré qui résistent à la température élevée du fluide de travail et à la haute pression.

Comment choisir

1. Avant de vous rendre au magasin, mesurez la section transversale de la conduite, les dimensions internes du robinet à boisseau sphérique doivent coïncider avec elle.
2. Notez l'étiquette de l'ancien robinet ou prenez-la avec vous.. Consultez un consultant en magasin pour plus de détails sur le matériel.
3. Évaluez visuellement la qualité du produit, par exemple s'il porte une marque et un étiquetage détaillé. Vérifiez s'il existe un certificat de qualité pour les produits et les instructions du fabricant.
4. En outre, vérifiez si l'instruction principale contient une traduction en russe qui indique la vente sous licence de produits importés.

Important: Si vous ne savez pas comment le produit est arrivé sur le comptoir, si une traduction maladroite, des logos et des inscriptions divergents ou s'il n'y a pas seulement la date de production, mais également le pays de fabrication, la qualité d'un tel produit est très douteuse.

1. Veuillez noter que la surface de la grue ne doit pas être ébréchée ni fissurée. Revêtement protecteur, écoulements, irrégularités, retard de peinture sur le bouton rotatif.. Un produit de qualité a la même épaisseur de coque et de pièces symétriques.

1. Avec un aimant, vérifiez en quel métal est fabriqué le robinet à tournant sphérique. Idéalement - en laiton, un faux - en acier. En outre, la faible surface miroir de la balle confirme que vous tenez des articles de mauvaise qualité.
2. Le corps doit être en laiton, sauf les robinets chromés. La falsification est en silumin ou galvanisé. La couleur du métal à l'intérieur du produit doit être jaune clair, le revêtement ne doit pas être rayé.

Conseil: rappelez-vous une chose simple: un produit de qualité ne peut être bon marché.

Conclusion

Vous avez maintenant une idée des vannes à bille à bride et à accouplement, pour ce dont elles ont besoin et où elles sont utilisées. Après avoir pris connaissance de leurs données de performance, vous serez en mesure d’aborder consciemment le choix du produit nécessaire.

La vidéo présentée dans cet article permettra de trouver des informations supplémentaires sur le sujet ci-dessus.
