Robinet à tournant sphérique en acier inoxydable - types et

Le robinet à tournant sphérique en acier inoxydable est utilisé dans les pipelines comme robinet d’arrêt, ce qui bloque complètement le débit du fluide de travail. Dans cet article, nous allons examiner les fonctionnalités de cet appareil et sa portée.

Informations générales

Ainsi, le robinet à tournant sphérique est une sorte de raccords de tuyauterie, dont l'élément de verrouillage est réalisé sous la forme d'une sphère, d'où son nom. Il faut dire que cette construction est connue de l'homme depuis plus de cent ans.

Au début, cet appareil n'était pas très demandé, mais avec l'avènement de divers matériaux modernes, y compris l'acier inoxydable, il s'est généralisé. Le principal avantage de ces vannes est leur simplicité de conception et, par conséquent, leur fiabilité et leur durabilité.

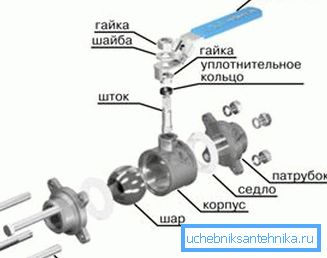

Appareil et caractéristiques

Comme toutes les autres vannes, la vanne à bille en acier inoxydable est composée de deux éléments principaux:

En règle générale, dans les vannes domestiques, le diamètre du trou de forage est égal au diamètre interne du tuyau. Par conséquent, cela s'appelle un forage complet.

Le plus souvent, ce type de vannes est utilisé dans les types de canalisations suivants:

• Conduites d'eau;
• Gazoducs;
• Conduites de chaleur.

Caractéristiques spéciales

Tout d’abord, il faut dire que la vanne à boisseau sphérique en acier inoxydable n’est pas conçue pour fonctionner comme une vanne d’étranglement ou de régulation. Il devrait être utilisé strictement aux fins prévues, c'est-à-dire pour un chevauchement complet ou un flux d'ouverture.

L’ouverture des barres d’armature est réalisée en tournant la poignée dans le sens antihoraire à 90 degrés, c’est-à-dire jusqu'à ce que ça s'arrête. Pour faciliter l'utilisation, la conception est dotée d'un levier de limitation de la course.

Les mérites

Parmi les avantages des vannes considérées figurent les points suivants:

• Petite taille;
• Simplicité de conception;
• Contrôle pratique de leurs propres mains;
• Pas de zones stagnantes;
• Instructions d'installation simples;
• Haute étanchéité;
• Fiabilité et durabilité;
• Prix ​​bas, en raison de la simplicité de la conception.

Pour ces raisons, cette valve se trouve dans presque chaque appartement et chaque maison.

Inconvénients

Outre les aspects positifs, ce produit présente certains inconvénients, énumérés ci-dessous:

• Il n'y a aucune possibilité de régler le débit. Si vous utilisez l'appareil à ces fins, il se détend rapidement.
• Utilisation possible uniquement pour les systèmes à basse pression - pour les canalisations de gaz ne dépassant pas 10 bars et pour les conduites d'eau jusqu'à 16 bars.
• La gamme de taille limitée - plus le diamètre des tuyaux est grand, plus il est difficile de leur trouver un appareil approprié.

Astuce! Les vannes à boisseau sphérique en plastique peuvent être utilisées avec un pipeline en plastique: leur coût est inférieur à celui de l'acier inoxydable, tandis que leur durabilité et leur fiabilité sont élevées.

Espèces

La classification de la vanne considérée est effectuée selon plusieurs critères:

Un point particulièrement important concerne le mode d’installation et le type de conception du boîtier, car le domaine d’application en dépend. Nous allons donc examiner de plus près les caractéristiques de ces dispositifs.

Couplage

Le robinet à tournant sphérique en acier inoxydable a un filetage femelle des deux côtés. En règle générale, ces raccords sont appliqués aux conduites d'eau.

Selon le procédé de contrôle, ces appareils sont de trois types:

• Levier;
• À commande électrique;
• Boîte de vitesse.

Si le diamètre nominal ne dépasse pas DN125, l'appareil est contrôlé par un levier. Si le diamètre est plus grand, la solution optimale est un contrôle de vitesse. L'entraînement électrique est utilisé lorsque la régulation à deux positions est utilisée ou que les vannes d'arrêt sont difficiles d'accès.

À bride

La bride de vanne à boisseau sphérique en acier inoxydable a trouvé son application dans l’industrie pétrolière et gazière. Ils sont utilisés dans les pipelines transportant du gaz, du pétrole et d’autres produits chimiques.

Comme son nom l’indique aisément, la vanne à bride en acier inoxydable est montée à l’aide de brides situées des deux côtés.

Les principaux avantages de cet appareil sont:

• Faible coût;
• Longue durée de vie;
• La possibilité d'utilisation pour les suspensions, les milieux visqueux et contaminés, les boues, etc.

Bien entendu, un robinet à tournant sphérique en acier inoxydable ne peut être utilisé que si les tuyaux sont également équipés de brides appropriées.

Virole

De muftovyh diffèrent principalement par le fait qu'ils ont un filetage externe. Le plus souvent utilisé dans l'industrie pétrochimique. L'appareil est connecté aux tuyaux avec des écrous borgnes.

Soudé

Parmi tous les produits ci-dessus, cette vanne se distingue par le fait qu’elles sont montées par soudage. Le plus souvent, il est utilisé dans des systèmes d'alimentation en chaleur centralisés. Le principal avantage de cette conception est l'étanchéité complète de la connexion. (Voir aussi l'article Hermetic for pipes: features.)

Astuce! Les appareils de petit diamètre peuvent être utilisés à des fins domestiques en tant que drain. Par exemple, vous pouvez utiliser ce robinet pour un fût en acier inoxydable.

Conclusion

Les grues à billes en acier inoxydable sont largement utilisées dans diverses applications. Ceci est dû à leur simplicité, leur fiabilité et à un grand choix de conceptions de coque.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
