Robinet à tournant sphérique en hdpe et ses caractéristiques

Actuellement, lors de la pose de lignes de communication à des fins diverses, des tuyaux en polyéthylène basse pression (PEHD) sont souvent utilisés. Leur installation est réalisée avec l'utilisation de raccords spéciaux, qui incluent des vannes à bille. Ensuite, nous examinons ce que sont ces produits, ce qu’ils sont et quelles sont leurs caractéristiques.

Caractéristiques des vannes à boisseau sphérique PND

Les robinets à tournant sphérique en plastique pour tuyaux en PEHD sont des robinets d’arrêt conçus pour couper complètement le flux de fluide transporté par le pipeline. Ils sont appelés billes parce que le mécanisme de verrouillage est conçu comme une balle percée d’un trou.

La balle peut pivoter de 90 degrés dans le corps, ce qui vous permet d’ouvrir ou de fermer le passage. La position du mécanisme de verrouillage est contrôlée par un levier. Dans les grues de grand diamètre (150 mm et plus), le mécanisme de verrouillage est commandé par des actionneurs électriques, pneumatiques ou hydrauliques.

Le boîtier de ces dispositifs est en HDPE, c’est-à-dire le même matériau que le pipeline lui-même. Le mécanisme de verrouillage le plus souvent fabriqué par les fabricants de polypropylène ou autre type de plastique.

Les mérites

Les valves considérées présentent de nombreuses qualités, parmi lesquelles:

• Durabilité - le produit peut durer 25 ans ou plus. La durabilité dépend en grande partie des conditions d'utilisation du produit.
• Fiabilité due à la simplicité de conception.
• Prix ​​bas en raison de matériaux bon marché.
• Produits de faible poids.
• Haut degré d'étanchéité.
• Du fait que le dispositif est en plastique, il ne craint pas la corrosion. En outre, les sédiments ne s'y déposent pratiquement pas.

Inconvénients

Pour l’objectivité, voici certains des inconvénients des appareils en question:

• Ne peut pas être utilisé pour ajuster le débit, car dans ce cas, ils échouent rapidement.
• Comme d’autres raccords en PEHD, ils sont conçus pour supporter moins de pression que les raccords métalliques pour tuyaux.
• Avec l'augmentation de la température diminue la force de l'appareil.

Faites attention! Avant d’utiliser un robinet à boisseau sphérique en plastique pour tuyaux en PEHD, il est nécessaire de s’assurer que ses caractéristiques correspondent aux conditions dans lesquelles il sera utilisé.

Types de vannes pour HDPE

Outre le fait que les appareils considérés diffèrent par leur diamètre, ils peuvent également être conçus pour différentes méthodes d'installation:

• Pince (compression);
• Bride;
• Soudé.

Vous trouverez ci-dessous un aperçu détaillé des caractéristiques des appareils de chaque type.

Pince

Ces dispositifs sont utilisés pour les pipelines de petit diamètre - 20 mm - 110 mm. Leur principale caractéristique est la facilité d’installation, qui peut être réalisée à la main, sans équipement spécial, et sans les compétences d’un tel travail.

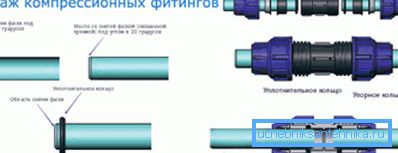

Faites attention! Pour un montage de haute qualité de la grue avec une méthode à collet, il est nécessaire de couper les tuyaux pour les assembler de manière parfaitement perpendiculaire à leur axe et de chanfreiner de plusieurs millimètres, comme indiqué sur le schéma ci-dessus.

En règle générale, cette vanne d’arrêt est utilisée dans les conduites d’eau domestiques. Les principales caractéristiques de ces appareils sont les suivantes:

Selon le modèle d'appareil, les spécifications peuvent varier légèrement. Cependant, en général, ils correspondent aux données du tableau.

Je dois dire que les vannes de compression peuvent avoir à la fois les mêmes dimensions que les tuyaux d’entrée et de sortie, par exemple 32 - 32 mm, et différentes, c’est-à-dire peut servir d’adaptateur entre des tuyaux de différents diamètres.

À bride

Les vannes PND à bille à bride sont utilisées pour les pipelines de grand diamètre (jusqu'à 315 mm). Leur connexion au pipeline est réalisée par des boulons utilisant des brides. En tant que pince, cette connexion est pliable.

Contrairement aux appareils précédents, les vannes à brides peuvent supporter plus de pression. Souvent, ces vannes sont utilisées dans l'industrie chimique, car elles résistent aux acides et aux alcalis et ne sont pas soumises à la corrosion.

Soudé

Cette méthode de connexion est utilisée dans les cas où il est nécessaire d’assurer l’étanchéité. Les instructions d'installation sont plus compliquées dans ce cas.

Le soudage peut être effectué de deux manières:

• Fesses - à l'aide d'une machine à souder spéciale, qui fond les extrémités de deux pièces soudées. Par la suite, les pièces s’arrêtent sous pression.
• Méthode d'électrofusion - dans ce cas, le chauffage des surfaces des pièces à assembler est réalisé au moyen de pièces moulées traversées par la spirale métallique. En conséquence, les pièces à connecter et le couplage électrique sont soudés ensemble, garantissant une connexion fiable.

Ici, peut-être, toutes sortes de robinets à tournant sphérique en plastique.

Conclusion

Les vannes à boisseau sphérique en polyéthylène sont des vannes d'arrêt fiables utilisées pour divers types de conduites en PEHD. Comme nous l'avons découvert, en fonction de l'objectif de la ligne et de son diamètre, elles peuvent être montées de différentes manières.

Dans la vidéo de cet article, vous pouvez apprendre des informations supplémentaires sur ce sujet.
