Robinet d'angle pour radiateur. dispositif et dimensions

Les batteries pour le chauffage des locaux sont des structures conçues pour l’échange de chaleur. La tuyauterie du système est généralement connectée de chaque côté. En cas de situations imprévues, il est possible de prévoir l’installation de vannes, dont les éléments principaux sont souvent des vannes d’angle pour radiateurs.

But principal

Les produits permettant de couper l’alimentation en liquide de refroidissement sont installés dans des réseaux de chauffage urbain, ainsi que dans des bâtiments de types divers. Avec leur aide, il est possible d'améliorer de manière significative la fonctionnalité d'un système de chauffage particulier.

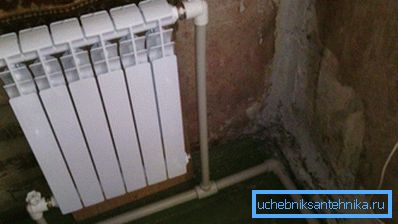

Les vannes d'arrêt sont généralement installées sur les canalisations d'entrée et de sortie, ouvrant ainsi de nombreuses possibilités.

• Si nécessaire, vous pouvez remplacer le chauffage sans retirer au préalable le liquide de refroidissement du système.
• À l'aide d'une grue, il est possible de contrôler les conditions de température dans une pièce donnée, en économisant des ressources énergétiques.
• Vous pouvez également nettoyer le radiateur sans vider le fluide de travail du réseau de chauffage.

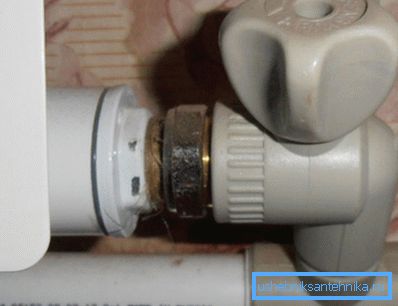

Note! Habituellement, un robinet à tournant sphérique de type angulaire est monté directement devant l’appareil de chauffage sur les tuyaux d’entrée et de sortie d’un système de chauffage domestique à deux tuyaux.

Informations de base

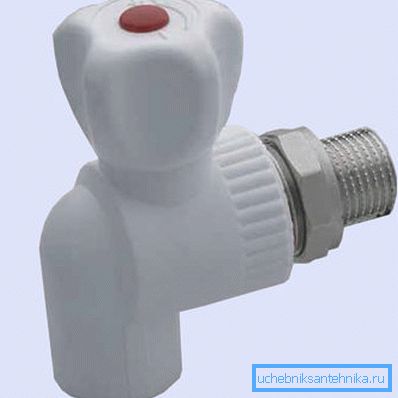

La vanne d'angle en polypropylène pour radiateur est très populaire dans les réseaux de chauffage modernes. Son prix est faible, mais il permet un fonctionnement fiable du système de communication. Le matériau polymère est capable de résister à des différences de température importantes.

Spécifications du produit

Les appareils avec boîtier en polypropylène sont excellents pour bloquer le flux du fluide de travail dans les systèmes de chauffage à eau. Le tableau ci-dessous présente les caractéristiques techniques de cet appareil afin que les maîtres débutants puissent se familiariser avec eux.

Attention! Malgré l'utilisation active du polypropylène dans la fabrication de produits similaires, d'autres matériaux peuvent être utilisés dans le processus de production. Le laiton n'est pas moins populaire, par exemple.

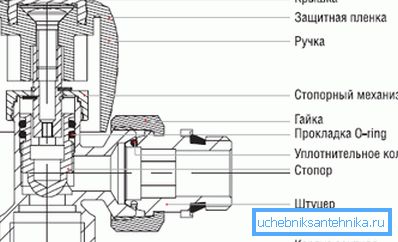

Appareil de fixation

Le corps du produit est en polypropylène, tandis que la partie externe contient un colorant blanc, contrairement à la partie interne. Sous le clip se trouve un insert en laiton équipé d'un filetage spécial au moyen duquel un élément spécial est fixé à l'aide d'une bague d'étanchéité.

Le manche est le plus souvent en plastique léger. Avec une petite vis, il est attaché à une tige en laiton, qui a une paire de boîtes à garniture. Le débit du fluide de travail est bloqué par le clapet à bille.

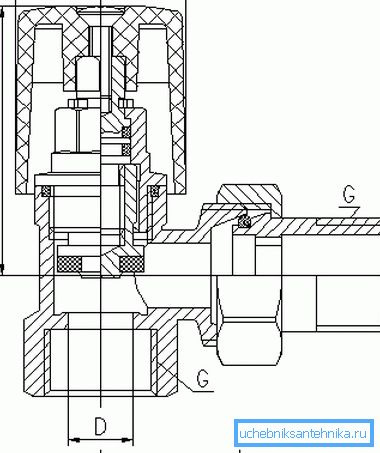

Dimensions globales

La vanne de radiateur d'angle 1 2 a une hauteur de 88 mm. La distance du haut de la vanne à l'axe central est de 58 mm et à partir du début du raccordement fileté à l'axe central, elle est de 57 mm. En ce qui concerne le poids, un tel produit pèse exactement 160 g.

Le robinet d'angle de radiateur 25 3 4 a une hauteur de 99 mm. La distance entre le bord de la vanne et l'axe central est de 59 mm et celle du filetage de 69 mm. Un tel appareil pèse 230 g.

Recommandations d'installation

• Les produits peuvent être installés dans n'importe quelle position.. Il ne devrait y avoir aucune contamination sur la surface de l'appareil. Tous les travaux doivent être effectués à une température de l'air d'au moins + 10 degrés.
• Le robinet est attaché avec la clé de la roue. Après avoir serré à la main, l'écrou-raccord est serré d'environ un demi-tour. Le filetage est scellé avec un matériau d'étanchéité en PTFE.
• La fixation de la grue sur le tuyau en polypropylène est réalisée par exposition thermique. Pendant le travail utilise une machine à souder spéciale. La température de travail est généralement de 260 degrés.

Fonctionnement et maintenance

Les produits doivent être utilisés dans certaines conditions de température et de pression. Ces indicateurs sont présentés dans le tableau avec les caractéristiques techniques. Le corps du produit ne doit pas être exposé à des produits chimiques pouvant réagir avec le polypropylène.

Les cas de gel de l'environnement de travail dans la partie interne de l'appareil doivent être évités car ils pourraient endommager les pièces principales. Lors de la vidange du réseau, il est conseillé de laisser le robinet ouvert afin que le liquide ne reste pas dans les cavités.

Stockage et transport

Les produits doivent être stockés en tenant compte des paragraphes GOST 15150, qui reflètent les exigences de base. Les produits doivent être entièrement protégés contre une exposition prolongée au soleil. Les auvents ventilés sont recommandés comme réceptacle principal.

Quant au transport, il peut être effectué par n'importe quel transporteur, car les produits ne sont pas classés en tant que cargaison spéciale. Les opérations de chargement et de déchargement doivent être effectuées à une température non inférieure à -10 degrés. Si le transport est effectué dans des conditions de gel, certaines mesures doivent être prises pour empêcher le transfert de charges mécaniques.

Partie finale

Une attention particulière doit être accordée à la vanne d’angle du radiateur avec un sous-pa américain. Il est basé sur un raccord rapide composé de trois éléments en forme d'écrou borgne et de contre-pièces. Des instructions supplémentaires pour l'installation de produits sont présentées dans la vidéo de cet article. Après en avoir pris connaissance, le travail d'installation peut être facilement effectué à la main.
