Robinet d'eau à tournant sphérique en laiton avec raccord

Le nombre de systèmes de communication dans les bâtiments résidentiels modernes est très élevé, et certains d'entre eux nécessitent l'installation de robinetteries hydrauliques. Un des éléments importants est un robinet qui vous permet de distribuer l’approvisionnement en liquide. Contrairement à un robinet, cet appareil ne peut fournir que de l'eau chaude ou froide.

Avantages et inconvénients du mécanisme à billes

Les robinets d'eau et de toilette, dont le composant principal a une forme sphérique, sont particulièrement recherchés. Cette popularité est due principalement aux nombreux avantages des produits. Cependant, avec les aspects positifs doivent être considérés comme des aspects négatifs.

Liste des avantages

• La conception la plus simple n'implique pas la présence de pièces complexes, la fiabilité des produits est donc très élevée.
• Le faible prix de ce type de produits de pliage à l’eau permet d’élargir considérablement l’environnement des consommateurs.
• En raison du faible rayon de braquage du levier, une fermeture d'urgence peut être réalisée en quelques secondes.
• Lors de l'utilisation de telles grues, vous pouvez déterminer visuellement le niveau de chevauchement du canal d'alimentation.
• Le champ d'application est assez large, ce qui signifie que le produit est répandu.
• La possibilité d'installer manuellement est un avantage supplémentaire, car dans ce cas, il est possible d'économiser des ressources financières.

Quelques inconvénients

• Avec un environnement de travail de qualité médiocre, les produits peuvent échouer, surtout s’ils ne tournent pas depuis longtemps.
• Une exposition prolongée à la rouille provoque généralement des dommages à la surface de l'élément principal. Le robinet commence donc à laisser passer l'eau même en position fermée.
• Il est déconseillé d'installer cet appareil dans des pièces où il est possible d'abaisser la température au minimum.

Supplément! Les produits présentés ont des cavités situées entre le corps et la balle, ce qui conduit à la sédimentation des particules solides dans cette zone. Cet état de fait affecte les anneaux de selle.

Description du principe de fonctionnement

Chaque mécanisme à bille possède une vanne spéciale dans le boîtier, dans laquelle un trou traversant est percé. Son diamètre correspond à la taille du pipeline raccordé. Par conséquent, lors de l'ouverture totale, aucune réduction du débit n'est observée. C'est-à-dire que l'eau coule au même débit et avec la même pression.

Lors de l'ouverture de l'axe du trou et du pipeline coïncident, et après avoir tourné à 90 degrés, la zone d'écoulement se recouvre complètement. Dans ce cas, une barrière se présente sous la forme des parois latérales de la balle dans la trajectoire du mouvement de l'eau. Si le levier est tourné à 45 degrés, l'écoulement du fluide sera effectué en mode tronqué.

En tant que couche d'étanchéité pour l'espace entre le boîtier et la surface polie du dispositif mobile, des bagues d'extrémité sont utilisées, dont la compression est assurée par des ressorts spéciaux ou des boulons d'accouplement.

De tels produits dans des conditions de vie peuvent être installés pour un lavabo. Le contrôle de flux est le plus souvent effectué avec et à l'aide d'un levier.

Informations techniques

Pour évaluer le produit, il est nécessaire de se familiariser avec les caractéristiques techniques d'un modèle d'un fabricant populaire. Un tel dispositif est généralement utilisé comme raccord d’eau, installé sur des canalisations de réseaux d’approvisionnement en eau chaude et froide.

En ce qui concerne les lignes de traitement, une telle grue peut être installée sur des éléments assurant le transport de gaz et de liquides. Pour attacher le tuyau a un raccord amovible. Tous les produits doivent être conformes aux points énoncés dans GOST 19681.

Produits de l'appareil

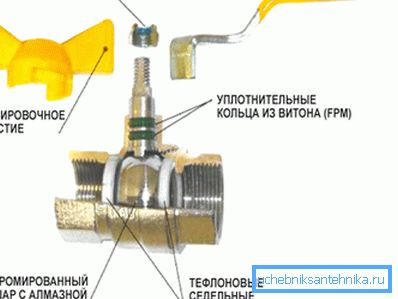

Cet élément de robinetterie d'eau comprend généralement un nombre considérable de composants, bien qu'il s'agisse d'un dispositif peu complexe.

Ce qui suit décrit les composants de base qui jouent un rôle important dans le fonctionnement du produit.

• Le logement contient des pièces internes, les protégeant des influences extérieures. Il est fabriqué en laiton nickelé.
• Robinet à tournant sphérique est l'élément principal utilisé pour ouvrir et fermer le flux. Il est fabriqué en alliage de cuivre chromé.
• Bagues de selle Fabriqué à base de téflon, qui comprend en outre du carbone et de l'élastomère.
• Stock C'est un élément cinématique qui transfère la force du mécanisme d'entraînement.
• Bagues d'étanchéité vous permettent d'améliorer l'étanchéité. Le matériau principal est le caoutchouc.
• Raccord de tuyau en acier anodisé - Il s’agit d’une pièce en forme de manchon nécessaire au raccordement au système de canalisation.
• Écrou borgne se réfère aux éléments de la connexion de tuyau fileté pour la mise en œuvre de la transmission hélicoïdale.
• Silumin Flap poignée avec vis de fixation vous permet d'effectuer des actions de base sur le recouvrement de l'eau.

Note! Un épandeur en plastique ABS spécial est généralement fourni avec ce produit. Le matériau lui-même est une résine résistante aux dommages mécaniques.

Dimensions globales

Pour une meilleure compréhension des paramètres, il est proposé d’examiner un tableau spécial dans lequel sont présentées les données de base des modèles de couplage à bille. La taille du fil est généralement indiquée par une fraction, mais dans ce cas, la barre oblique est omise.

Instructions d'installation

• Le couplage du produit avec les tuyaux doit être effectué avec le compactage de matériaux fluoroplastiques afin d’améliorer les performances d’étanchéité.
• Lors de l'installation, il est déconseillé d'utiliser des clés à tuyau de type levier appartenant à la catégorie supérieure au deuxième chiffre. L'impact est autorisé directement sur l'hexagone de la buse.
• La fixation des tuyaux flexibles sur les raccords doit être effectuée à l'aide de colliers à vis traditionnels. L'utilisation de différents types de fils dans ce cas n'est pas autorisée.
• En installant la vanne, vous ne pouvez pas dépasser le couple maximum possible. Pour les produits avec du fil? - 30 Nm, et pour une connexion filetée par incréments? - 40 Nm.

Recommandations d'utilisation

• Les produits doivent être utilisés dans certaines conditions de pression et de température. Ces données sont généralement mentionnées dans la description des caractéristiques techniques des produits.
• Ne pas utiliser l'appareil si l'écrou qui fixe la poignée est affaibli. Sinon, le stock peut échouer.

Défauts possibles

Le plus souvent, il y a une fuite dans l'accouplement, qui est principalement due à une mauvaise étanchéité du joint lors des travaux d'installation. Vous pouvez résoudre le problème en remplaçant le sceau, mais il faudra le démonter.

Une fuite de fluide peut également se produire sous l'écrou-raccord. Dans ce cas, on peut supposer que le joint d'étanchéité est endommagé. Après son remplacement, le produit fonctionne normalement normalement.

Si elle coule directement sous la potence, nous pouvons parler avec une probabilité élevée de l’usure du sceau de la boîte à garniture, ce qui signifie qu’un remplacement complet de la grue sera nécessaire.

Transport et stockage

• Les produits de ce type doivent être stockés dans l'emballage dans lequel ils ont été livrés sur le marché de consommation. Les principales conditions à respecter sont présentées dans les paragraphes de GOST 15150.
• Quant au transport des produits finis, il doit être effectué dans le strict respect de la même documentation technique que dans le paragraphe précédent.

En conclusion

On a présenté ci-dessus l’instruction pour se familiariser avec le fait que de tels robinets permettent l’analyse de liquides provenant de systèmes d’alimentation en eau et d’autres réseaux de communication. Lors de la vente des symboles généralement indiqués. Exemple: KV 15 DN15. Cela signifie qu’un type spécifique de robinet d’eau est proposé avec un diamètre nominal de 15 mm. D'autres détails sont reflétés dans la vidéo de cet article.
