Robinet d'eau: destination, espèces, caractéristiques

La construction du système d'alimentation en eau est impossible sans l'utilisation de vannes et de raccords, dont les représentants les plus en vue sont les robinets d'alimentation en eau. Ces appareils sont utilisés pour couper ou régler la pression de l'eau dans le système ou pour une partie de celui-ci, ainsi que pour équiper les points de prise d'eau. Nous examinerons le dispositif et les caractéristiques des robinets.

Robinet de plomberie

But

Dans tous les réseaux d’approvisionnement en eau - centraux, locaux ou autonomes - l’équipement de verrouillage et de régulation est utilisé. Le type le plus courant d'un tel équipement est un robinet pour l'approvisionnement en eau.

Le dispositif est conçu pour mettre en œuvre les fonctions d’ajustement de la pression et de la capacité de la canalisation en modifiant la superficie de la section transversale de la lumière du canal de la conduite.

Les produits peuvent remplir deux fonctions principales:

1. Fonction d'arrêt. La vanne a deux positions - «ouverte» et «fermée», et sert à bloquer ou déverrouiller le canal de la conduite. Fondamentalement, les vannes d'arrêt ont une version sphérique et un petit angle de rotation de la poignée;
2. Fonction de réglage. Ici, les positions fermée et ouverte sont des points extrêmes et l’appareil vous permet de modifier en douceur la section transversale de la lumière entre ces positions extrêmes. Ces robinets sont utilisés dans les éviers et les éviers, ainsi que dans les performances des canaux. Peut avoir des designs différents.

Des vannes d'arrêt et des vannes de réglage sont installées sur les entrées de tuyau principales de l'installation, dans chaque pièce, sur les sites de branchement et d'intersection, avant et après les appareils de plomberie et les appareils de mesure, avant et après le pompage, aux points de prise d'eau.

Une telle utilisation massive s'explique par le fait que l'équipement sanitaire est souvent défaillant et nécessite des réparations. De plus, des mesures préventives sont souvent prises, qui nécessitent de fermer l'alimentation en eau. À l'aide de vannes, vous pouvez couper la zone réseau ou l'appareil du système et les remplacer sereinement sans vider l'eau.

Faites attention! Un système d'alimentation en eau bien construit vous permet d'éteindre tout appareil ou toute partie du réseau à l'aide d'une grue.

Appareil et variations

La classification des appareils peut être effectuée selon différents critères.

Pour commencer, vous devez les séparer par objectif:

• Produits pour les besoins domestiques. Ce sont les robinets habituels sur les éviers et les baignoires, les appareils de cuisine, etc.
• Pour les besoins du ménage. Ce sont des robinets montés à l'extrémité du tuyau pour raccorder les tuyaux d'arrosage, arrosage et autres besoins similaires. Peut être à bille ou à valve;
• Pour les besoins du système d'approvisionnement en eau. Ces dispositifs sont intégrés au système et possèdent une version à embrayage (le plus souvent). À de rares exceptions près, il s'agit de vannes à bille.


Pour un usage domestique n'est pas une construction simple, et le mélange. Ils vous permettent d’ajuster non seulement la pression, mais également la température de l’eau en mélangeant des flux chauds et froids dans des proportions différentes.

Voici les solutions possibles:

1. Deux soupapes. Le mélangeur a deux vannes séparées pour l'eau chaude et froide. L'ajustement est fait par les deux moutons;

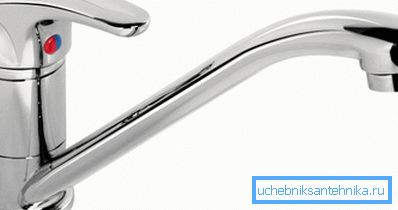

2. Levier unique ou chirurgical. Sur le mélangeur, il y a une poignée qui contrôle la proportion du mélange et la pression;
3. Automatique. Le mélangeur est une vanne à trois voies avec un thermostat et l'ouverture se fait avec un manchon en céramique ou un servo-actuateur conventionnel commandé par un capteur de mouvement. Ces modèles se distinguent encore par un prix trop élevé.

Il existe quatre types de conceptions: vis sans fin, bille, boîtes d'essieux de soupapes en céramique et cartouches à levier en céramique pour le mélangeur.

Les premiers sont moralement obsolètes et pratiquement non utilisés, car ils sont les moins fiables et nécessitent le remplacement fréquent des joints en caoutchouc.

Les constructions à billes sont agencées simplement: une fiche sphérique avec une fente axiale est installée dans le boîtier d’accouplement, qui s’ajuste étroitement à la selle dans laquelle il se trouve. Un fuseau est attaché à la balle. À l'aide de la broche, nous pouvons faire tourner le liège soit par une fente dans la lumière du canal, soit par un côté sans fente.

Dans les mécanismes de verrouillage en céramique, le même principe est utilisé, seule la plaque ne bouge pas, mais une plaque par rapport à une autre. Les bagues en céramique, ainsi que les cartouches, se distinguent par une fiabilité élevée, un fonctionnement souple et un fonctionnement silencieux. Cependant, ils sont sensibles à la qualité de l'eau et nécessitent l'installation de filtres de nettoyage.

Les grues domestiques sont généralement plus simples - elles ne disposent pas de mélangeur et constituent un cas simple avec un mécanisme de verrouillage du type vanne. Dans les modèles modernes, un mécanisme à bille ou un boîtier de grue en céramique est installé, les vannes à vis sans fin sont progressivement exclues du marché.

Je dois dire que les mécanismes à bille et à vanne ne sont pas seulement utilisés dans les réseaux d’alimentation en eau: ils reposent sur tous les types de conduites. L’acheteur ne comprend donc souvent pas la différence entre un robinet de gaz et un robinet d’eau. Leurs conceptions sont les mêmes, seuls les matériaux et certaines nuances diffèrent.

Faites attention! Malgré des conceptions similaires, chaque modèle doit être utilisé strictement dans le but pour lequel il a été conçu. Sinon, aucune plainte concernant la qualité du travail ne sera prise en compte.

L'assemblée

La conception du couplage du robinet à tournant sphérique est très facile à monter. Vous devez d’abord choisir la taille. Pour cela, nous utilisons le tableau:

Puis, au bout du tuyau, coupez le filetage externe avec une filière. Le fil est compacté avec du lin et de la pâte à cacheter, puis la vanne est vissée avec une clé 4–4,5 tours. L'installation ne diffère pas de l'installation de l'accouplement habituel.

Un robinet avec un mélangeur n'est également pas difficile à installer. Il existe des modèles avec montage mural et montage sur l'évier.

Les instructions d'installation du mélangeur mural se présentent comme suit:

1. Aux extrémités des tuyaux retirés, nous coupons le filetage intérieur et y visons les excentriques. Scellez le fil avec du lin ou du ruban adhésif FUM;

1. Nous assemblons le boîtier du mélangeur conformément aux instructions du fabricant et nous le rapportons aux excentriques. Nous les exposons de sorte qu'ils coïncident avec les écrous borgnes des canaux d'entrée de l'appareil et soient à un niveau strictement horizontal;

1. Nous torsadons des excentriques décoratifs sur les fils excentriques;

1. Nous plaçons le boîtier aux extrémités des excentriques et serrons les écrous-raccords avec une clé de plomberie. Serrez-les fortement, sinon vous endommagerez les joints en caoutchouc;

1. Raccordez le tuyau flexible de la pomme de douche, le capteur de position du robinet (si nécessaire) et d’autres pièces. Nous fournissons de l'eau et expérimentons le travail.

Faites attention! Avant d'installer le mélangeur, assurez-vous que les joints en caoutchouc des écrous borgnes sont présents, car ils tombent parfois.

Conclusion

Les vannes d'arrêt et de contrôle sont un élément nécessaire et important de tout système d'approvisionnement en eau. L'installation d'un robinet sur 15 ou un autre n'est pas difficile, comme le montre la vidéo de cet article.
