Robinet d'eau électrique avec capteur de fuite

Un robinet électrique avec un capteur de fuite aide à prévenir des problèmes tels que l’inondation du boîtier. Par conséquent, ces appareils sont récemment devenus très populaires parmi les résidents d’appartements et de maisons. Ci-dessous, nous examinons de plus près ce qu'est un système similaire et comment il est monté.

Principe de fonctionnement

Il existe aujourd'hui deux types de capteurs:

• Les périphériques câblés qui se connectent au contrôleur à l'aide de câbles;
• Sans fil - envoie un signal radio au contrôleur.

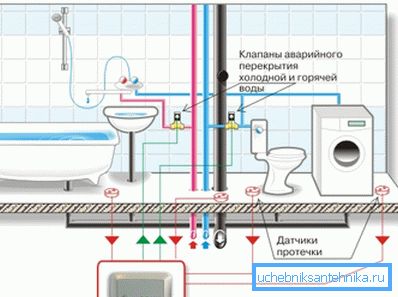

Dans tous les cas, le schéma du système est le suivant:

• Lorsque le capteur est immergé dans l'eau, ses pôles se ferment, suite à quoi l'appareil envoie un signal au contrôleur.
• Ensuite, le contrôleur transmet une impulsion électrique à une vanne d’eau à entraînement électrique qui coupe l’alimentation en eau.

Il ne faut pas plus de quinze secondes pour fermer la vanne après le déclenchement du capteur. Pour reprendre l'alimentation en eau, vous devez appuyer sur un bouton spécial situé sur le boîtier de l'entraînement électrique. Un système installé avec compétence garantit une protection contre les fuites soudaines du système d'alimentation en eau ou du système de chauffage.

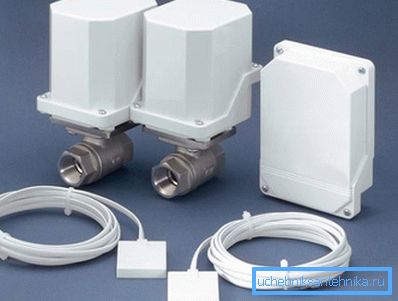

En quoi consiste le système

Donc, avec le principe du système que nous avons lu. Examinons maintenant de plus près les caractéristiques des éléments qui le composent.

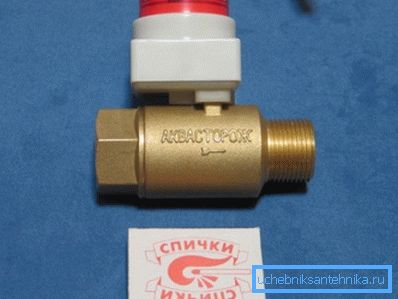

Grue électrique

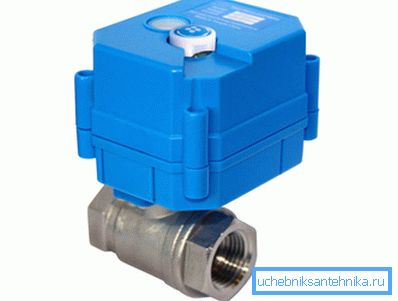

Ce dispositif est une vanne sous la forme d'une vanne à bille à entraînement électrique. La différence avec le robinet à tournant sphérique mécanique réside dans le fait que la position de l'élément de verrouillage n'est pas réglée par un levier, mais par un moteur électrique.

Astuce! Il est assez difficile d'installer un robinet à tournant sphérique à commande électrique de vos propres mains, car il est connecté via une boîte à bornes avec un câble d'alimentation PVS3x0,5. Par conséquent, ce travail est préférable de confier à un spécialiste.

Pour sceller la connexion du mécanisme de verrouillage avec un entraînement électrique, des bagues d'étanchéité sont incluses dans le kit de l'appareil. En règle générale, ils sont composés d'alliages résistant à l'usure et à la pollution. L'élément de blocage à billes lui-même est généralement en acier inoxydable et se caractérise par une bonne durabilité.

Les matériaux suivants peuvent être utilisés pour fabriquer le corps de l'appareil:

• Fonte de fer;
• Le bronze;
• Acier inoxydable ou autres alliages métalliques.

Il convient de noter que les entraînements électriques peuvent être conçus pour différentes tensions. Le plus souvent, les robinets à tournant sphérique sont utilisés avec des tensions électriques de 24 V CC et 12 V CC.

En règle générale, installez l'actionneur électrique sur le robinet à boisseau sphérique de 1 à 2 pouces, 1 pouce et? diamètre en pouces. Souvent, les appareils peuvent non seulement bloquer le débit d'eau, mais également émettre un signal sonore ou lumineux.

Astuce! Avant les vannes à bille, il est conseillé d’utiliser des filtres d’épuration de l’eau. Dans ce cas, leur vie sera augmentée.

Voici d'autres caractéristiques qui ont des vannes à boisseau sphérique à commande électrique pour la maison:

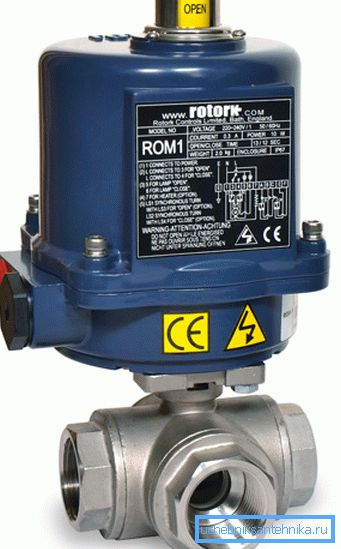

Astuce! Ces vannes peuvent être utilisées non seulement dans les systèmes d'alimentation en eau, mais également pour le chauffage. De plus, la vanne à trois voies à commande électrique pour le chauffage permet non seulement de bloquer le flux de liquide de refroidissement, mais également de le rediriger, par exemple, du radiateur vers la dérivation.

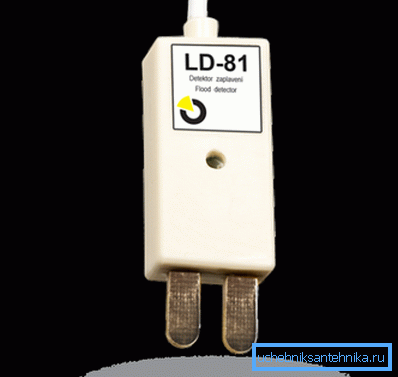

Capteur de fuite d'eau

Monté dans les endroits où il y a le plus de risque de fuite:

• Près des machines à laver;
• Vann;
• Près des éviers;
• Cabines de douche, etc.

Comme mentionné ci-dessus, lorsque de l'eau pénètre dans le capteur, il envoie un signal au contrôleur. Ces appareils doivent être connectés à une source d’alimentation sécurisée de manière à éviter tout risque de choc électrique en cas de contact accidentel avec les plaques.

Faites attention! Les fabricants recommandent tous les trois mois d’essuyer les plaques de l’appareil avec une éponge humide. Cette opération est effectuée à titre préventif et pour vérifier les performances du système.

En vente, vous pouvez trouver des capteurs de fabricants étrangers et nationaux. Le prix de ce dernier est inférieur, tandis que la qualité n'est pas inférieure aux analogues étrangers.

Contrôleur

Cet appareil remplit plusieurs fonctions:

• Il traite le signal des capteurs.
• Donne de la tension au robinet à tournant sphérique électrique;
• Fournit de l'énergie aux capteurs;
• Fournit une alerte sonore et lumineuse.

Le contrôleur peut être situé dans n'importe quel endroit accessible où l'eau ne peut pas y pénétrer. Le nombre d'éléments dans le système peut être différent, en fonction des caractéristiques de son installation.

Caractéristiques d'installation

Avant l'installation du système, il est nécessaire d'établir la mise en page de tous ses éléments. Ensuite, conformément au schéma, vous devez vous assurer que la longueur des câbles de connexion est suffisante.

L’installation elle-même s’effectue dans l’ordre suivant:

• Zones de localisation marquées, grues, capteurs et contrôleur.
• Selon le schéma posé des fils.
• Robinets à bille
• Capteurs installés.
• Connectez les contrôleurs.

Ci-dessous, nous examinons de plus près certaines de ces opérations.

Insérer le robinet à tournant sphérique

Ce dispositif est installé à l'entrée du pipeline après les vannes manuelles. Il est strictement interdit d'utiliser une vanne à boisseau sphérique pour un entraînement électrique au lieu de vannes d'entrée.

Comme mentionné ci-dessus, il est préférable de laisser l’installation du périphérique lui-même confiée à des experts. Dans le même temps, vous devez immédiatement fournir une alimentation ininterrompue.

Installation du capteur

Le capteur peut être installé de deux manières:

• Montage au sol - consiste à insérer le capteur dans le revêtement de sol dans les zones où l'eau risque de s'accumuler en cas de fuite. Dans ce cas, les plaques de contact sont ramenées à la surface de manière à être surélevées de quelques millimètres. Le fil vers l'appareil est réalisé dans un tuyau ondulé.
• Montage au sol - l'appareil est posé sur le sol avec des plaques de contact vers le bas.

Installation du contrôleur

L'alimentation du contrôleur est fournie par l'armoire d'alimentation. Zéro et phase est connecté à l'appareil selon le schéma.

Le manuel d'installation de cet appareil est le suivant:

• La première étape consiste à percer le mur pour la boîte de jonction.
• Ensuite, vous devez percer les rainures pour les câbles d'alimentation, de l'emplacement de l'appareil à l'armoire d'alimentation, ainsi que pour chaque vanne à bille et capteur.
• Ensuite, un boîtier de montage est installé sur la place préparée dans le mur et le contrôleur y est fixé.
• Après cela, vous devez retirer le capot avant de l'appareil et connecter tous les fils conformément au schéma.
• À la fin des travaux, vous devez replacer le capot avant du contrôleur.

Si le système est correctement assemblé, après sa mise en marche, le voyant du contrôleur commence à s'allumer. En cas de fuite, la couleur de l'indicateur passe du vert au rouge et la sonnerie retentit. Dans le même temps, la grue bloque l'approvisionnement en eau.

Ici, peut-être, sont tous les points principaux de l’installation d’un système de protection contre les inondations.

Conclusion

Les robinets à tournant sphérique motorisés avec capteurs de fuite sont une invention utile, car ils évitent un certain nombre de problèmes graves liés aux inondations. La seule chose dont vous avez besoin pour installer correctement le système et tester ses performances.

À partir de la vidéo de cet article, vous pouvez obtenir plus d’informations sur ce sujet.
