Robinet d’arrêt de radiateur - caractéristiques détaillées

L'installation de la batterie ne consiste pas uniquement à fixer le radiateur au mur et à y connecter les tuyaux d'alimentation et de retour. Il est également nécessaire d'installer les vannes nécessaires, en particulier les vannes, et le thermostat ne sera pas superflu.

Cela augmentera la flexibilité du système de chauffage.

Pourquoi avez-vous besoin de vannes lors de l'installation de la batterie

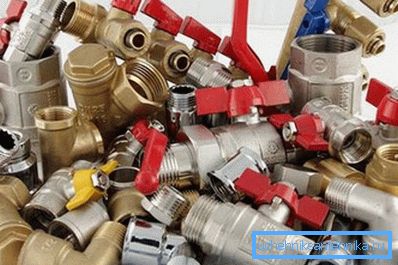

En général, cette catégorie de dispositifs devrait comprendre non seulement des grues de différents types, mais également divers amortisseurs, vannes. Et les vannes pour les radiateurs comprennent également des bouchons qui sont installés sur les trous sur le côté de la batterie.

Lors de l'installation de la batterie, il est conseillé d'utiliser:

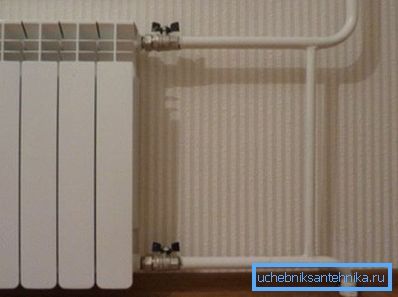

• quelques robinets à tournant sphérique - ils sont utiles pour arrêter rapidement le flux de liquide de refroidissement dans la batterie. Pour cela, une dérivation est prévue et des vannes sont installées sur les tuyaux d'alimentation et de retour;

• Lorsque le radiateur est connecté au système, un robinet spécial peut être utilisé, dans lequel il est possible de vider rapidement l'eau.

À partir du dispositif de régulation, le thermostat automatique sera utile, il vous permettra de modifier le transfert de chaleur de chaque batterie séparément. Grâce à cela, il sera possible d’économiser sur le chauffage et d’être plus confortable dans la maison.

Faites attention! Le thermostat est relié au radiateur lui-même, suivi d'un robinet d'arrêt, puis d'un tuyau de dérivation. Ce n'est qu'avec une telle séquence que le système fonctionnera normalement.

Caractéristiques détaillées des vannes

Le fonctionnement normal du système de chauffage dépend en grande partie du choix correct du type de grue pour une tâche particulière. Il est donc logique d’examiner plus en détail les types de vannes et leur portée.

Robinets à tournant sphérique

Le clapet à bille pour radiateur de chauffage est appelé ainsi parce que sa partie de verrouillage a la forme d'une bille avec un trou au milieu. Et le principe de son travail réside dans le fait qu’un tour de la poignée bloque l’alimentation en eau par le tuyau.

Ceci est très utile, par exemple, lorsqu'une batterie se précipite pour couper l'alimentation en eau presque instantanément, si un appareil à vis était utilisé dans le même but, il faudrait alors passer beaucoup plus de temps.

En plus du ballon, vous pouvez trouver des analogues avec une pièce de verrouillage conique ou cylindrique sur le marché (ceux-ci étaient utilisés dans des samovars russes). Mais en termes de performance, le ballon est hors compétition. Les cônes, par exemple, se caractérisent par une usure accrue.

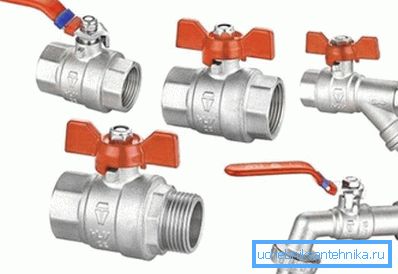

En ce qui concerne le choix d'un robinet à tournant sphérique, il est nécessaire de prendre en compte ses dimensions et le type de métal dans lequel il est fabriqué (il est nécessaire que, conjointement avec le métal du radiateur, il ne forme pas un couple galvanique).

De plus, il faut faire attention à la taille du trou dans la pièce de verrouillage:

• plein passage - en eux, le diamètre du trou correspond exactement au diamètre interne du tuyau lui-même. De ce fait, après l'installation à l'état ouvert, cela ne réduit pas la quantité d'eau pénétrant dans la batterie;

• standard - le diamètre du trou y est inférieur d'environ 20% au diamètre interne du tuyau. En utilisant ce modèle, nous obtenons une réduction de 10-15% du transfert de chaleur du radiateur;
• pas complet - en raison du petit trou dans la balle, le débit du liquide est réduit d'environ la moitié.

Faites attention! Compte tenu de cela, pour l'installation devant la batterie, n'utilisez que des dispositifs de verrouillage à passage intégral.

En ce qui concerne le dispositif de la vanne d’arrêt du radiateur, une section et une bille en métal sont visibles dans la section, ce qui garantit l’étanchéité à l’état fermé. Récemment, des vannes d'arrêt en polymère sont apparues sur le marché. Elles peuvent être installées sur tous les radiateurs, quel que soit leur matériau.

Faites attention! Modèles avec un boîtier en plastique pour une résistance un peu inférieure au métal. Mais l'épaisseur de la plus, il faut en tenir compte lors du choix.

Plus traditionnels peuvent être considérés comme des robinets métalliques. Habituellement, le laiton ou ses alliages sont utilisés, la combinaison des métaux ne devrait donc pas poser de problèmes.

Il n'a que 2 positions de travail, c'est pourquoi il appartient à la classe des «vannes d'arrêt». En vente, vous pouvez trouver des vannes à 3 voies, elles peuvent également être utilisées lors du raccordement de radiateurs. Toute la différence réside dans le fait que la position de travail 3 et l'écoulement de l'eau peuvent être dirigés dans l'une des deux directions.

Le prix de ces appareils est bas et, compte tenu de la flexibilité du système de chauffage, les coûts supplémentaires sont justifiés.

Vanne d'arrêt

Cette catégorie d'appareils peut être utilisée pour connecter des radiateurs (dans un système de chauffage à 2 tubes). Grâce à leur conception, les vannes, comme les vannes à bille, vous permettent de bloquer rapidement le débit d'eau dans la batterie, sans qu'il soit nécessaire d'interrompre le fonctionnement du système de chauffage. Ils peuvent également être utilisés pour drainer facilement l’eau d’un appareil de chauffage ou pour la remplir de liquide.

Faites attention! La vanne d’arrêt droite du radiateur dans la configuration de base ne permet pas l’installation d’une vanne de vidange. Mais un complément utile peut toujours être acheté séparément.

En ce qui concerne l’opportunité de l’achat, d’un point de vue technique, il n’existe aucune différence entre placer une vanne à boisseau sphérique sur le tuyau de retour ou choisir une vanne d’arrêt. Si le tuyau d'alimentation est au moins un simple thermostat, les deux options fonctionneront de la même manière.

Mais les différences dans la conception du robinet à tournant sphérique et du robinet d’arrêt sont toujours là. Le premier ne peut être qu'en position ouverte / fermée, mais la vanne hexagonale peut réguler le débit de liquide de refroidissement.

Des différences significatives sont en apparence. Les robinets à tournant sphérique sont fabriqués avec un «papillon» rouge bien visible, mais la soupape d’arrêt du radiateur est beaucoup mieux.

Il ne possède pas de vanne pour tourner, de sorte qu'il ne se démarque pas trop des tuyaux et de la batterie elle-même. Son coût est plus élevé que celui d'une vanne à boisseau sphérique, mais étant donné que le système de chauffage n'est pas fabriqué avant un an, vous pouvez également le dépenser.

Le robinet de vidange, qui sert à drainer l'eau du radiateur, est installé sur le robinet d'arrêt. Lorsque vous le tournez avec une poignée spéciale, l’alimentation en eau du radiateur est bloquée.

Installation du robinet

L'ensemble du processus ne prend que quelques minutes, vous pouvez effectuer tout le travail de vos propres mains, sans l'aide de spécialistes. Il est seulement nécessaire de ne pas se précipiter, par exemple, un léger biais lors de l'installation d'une vanne sur le tuyau peut entraîner une fuite importante pendant la saison de chauffage.

Les fabricants produisent des vannes avec plusieurs types de connexions. En vente, il est possible de trouver des grues pour un joint soudé, une bride, un muftovy. Le type de joint non détachable ne peut pas être recommandé en raison de difficultés liées aux réparations futures. Le type de joint à bride n'est utilisé que dans les entreprises industrielles et, dans la vie de tous les jours, la préférence est donnée aux joints détachables.

La plupart du temps, des grues avec un écrou de blocage ou un modèle américain sont utilisées, l’étanchéité est assurée et l’intensité de travail est minimale.

Dans ce cas, une plus grande attention est nécessaire au stade préparatoire:

• vous devez décider du type de fil. Les grues peuvent être soit couplées, soit à filetage externe, soit combinées. Vous devez choisir en fonction du type de filetage sur le tuyau.
• Le type de stylo joue également un rôle. Si le tuyau se rapproche du mur, il vous suffira de choisir la version avec un papillon, le long manche reposera simplement contre le mur.

Les instructions d'installation consistent en plusieurs actions:

• sélectionne l'emplacement d'installation de la grue;
• vérifié la progression de la poignée;

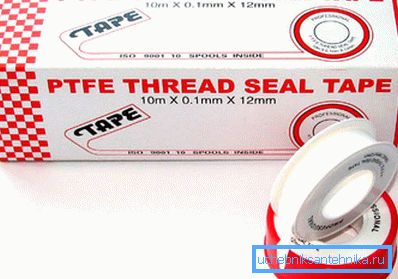

• est la connexion filetée suivante. Il est obligatoire d’utiliser un enrouleur pour renforcer l’étanchéité du joint;

Faites attention! Il est permis sur le tuyau horizontal de dévier la poignée de la verticale de 45 °. Donc, le joint ne peut pas être vissé jusqu'au bout, mais tournez légèrement le robinet sur le côté, de sorte qu'il est plus pratique de l'utiliser.

• La dernière étape consiste à vérifier l'étanchéité du joint.

Résumant

Bien que le radiateur de chauffage soit en principe un objet autonome, l’oubli des soupapes et des raccords n’est pas souhaitable. L'utilisation de simples robinets à tournant sphérique rendra le travail du système de chauffage plus flexible et garantira le confort de la maison tout au long de la saison de chauffage.

La vidéo de cet article montre le processus d’installation de la vanne à boisseau sphérique.
