Robinet de vidange: description et caractéristiques
La vanne de purge est conçue pour contrôler le mouvement des liquides et des gaz dans les structures de pipeline. Avec cela, vous pouvez ajuster le travail et votre propre système de chauffage. Dans cet article, nous analyserons les principales caractéristiques associées à cet élément.
Dispositions générales
Pour effectuer le réglage du mouvement des liquides et des gaz dans le circuit lui-même ou leur rejet vers l'extérieur, deux types de structures sont utilisés:
| Construction | Description et objectif |
| En passant | Ils sont montés directement dans le pipeline lui-même, pour lequel ils disposent de deux tuyaux de raccordement spéciaux. Conçu pour l'isolation de sections individuelles du système. |
| Essai en cours | Ils sont équipés d'un seul tuyau de raccordement et sont souvent installés dans des réservoirs ou des réservoirs pour permettre au liquide de les remplir. |

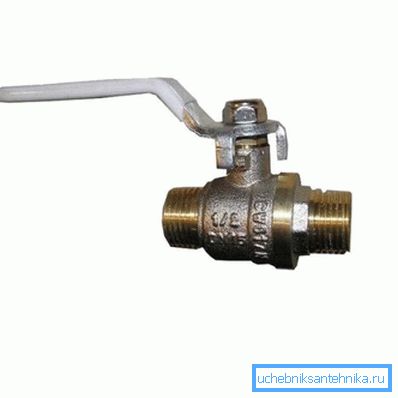

Usage domestique
Alors, quel est un robinet à tournant sphérique avec un robinet de vidange utilisé dans la vie quotidienne?

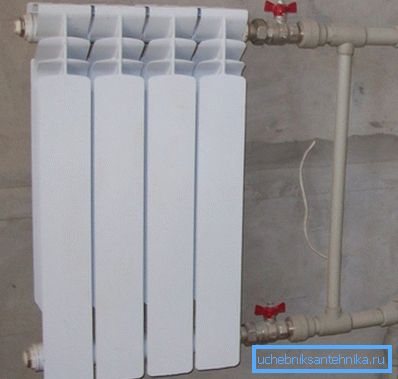

- Construction droite permettra de bloquer la section de la canalisation au moment des travaux de réparation ou d’installation sans nécessairement arrêter l’ensemble du système de chauffage.

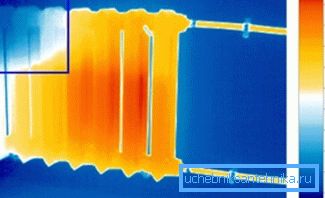

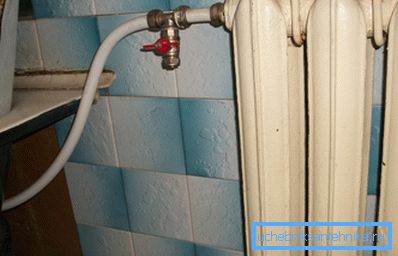

- Essai en cours - contribuera à éliminer la formation d'embouteillages aériens dans le pipeline, qui empêchent la distribution uniforme de la chaleur.
Conseil: les robinets en laiton pour la descente de l'air STD 7073B font un excellent travail en alliant à la perfection prix et qualité. Ils s'appellent également les grues de Mayevsky.

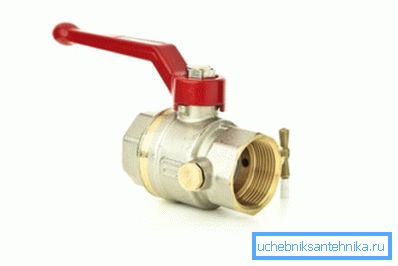

Il est également très pratique d’utiliser des robinets à tournant sphérique continus avec un mécanisme de déclenchement supplémentaire. Nous les examinerons de plus près.

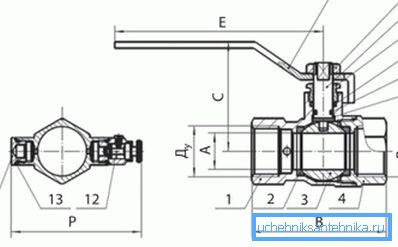

La conception du robinet à tournant sphérique avec robinet de vidange
| Désignation sur la figure | Nom du composant | Matériel |
| 1 | Partie du corps | Laiton nickelé |
| 2 | Bague d'étanchéité | PTFE |
| 3 | Boule de verrouillage | Laiton chromé |
| 4 | Pièce de liaison | Laiton nickelé |
| 5 | Haut de gamme emballé | PTFE |
| 6 | Joint torique | Caoutchouc |
| 7 | Tige inférieure garnie | PTFE |
| 8 | Scellement des noix | Laiton non revêtu |
| 9 | Stock | Laiton non revêtu |
| 10 | Écrou de poignée | Acier |
| 11 | Poignée | Acier |
| 12 | Vanne de vidange | Laiton |
| 13 | Élément d'étanchéité | Fibre |
Conseil: il est recommandé d’inviter les plombiers professionnels à installer des vannes de drainage, car les instructions pour exécuter ce processus sont assez compliquées et que la moindre erreur peut entraîner une dépressurisation de l’ensemble du système de chauffage.
Il existe des échantillons avec une buse de tuyau. Cela simplifie grandement le processus de vidange du liquide, car en utilisant un tuyau, il est facile de diriger le flux dans un seau ou même une bouteille.

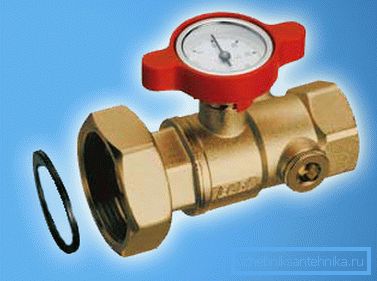

Un autre ajout peut être la possibilité d'installer un manomètre qui mesurera la pression dans le circuit.
Principe de fonctionnement
Le robinet à tournant sphérique avec robinet d’abaissement fonctionne comme suit:
- Tournez la poignée à la main.
- Ce mouvement est transmis par la tige à la porte.

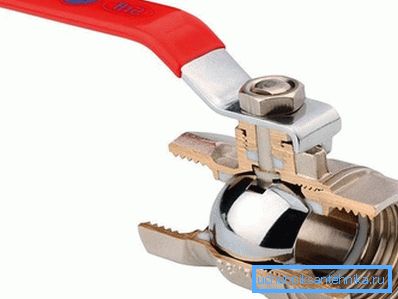

- La bille d'acier a un trou traversant au milieu et est tournée sous l'action de la tige jusqu'à ce qu'elle coïncide avec la sortie de la buse de sortie.
- La vanne vous permet également de dégonfler l'air sans mettre en mouvement toute la structure.
Astuce: Il est recommandé d'utiliser uniquement la position complètement ouverte et complètement fermée de la poignée. Si vous n'ouvrez que la moitié de la balle, cela provoquera une usure rapide et une casse du produit.
Bien que le prix d’un tel appareil soit un peu plus élevé que d’habitude, le déchargement est beaucoup plus facile. Regardons les situations dans lesquelles il doit être implémenté:
Quand utiliser une vanne de purge
- Principalement après l'installation du système de chauffage. L'air restera nécessairement dans les tuyaux du système de chauffage et, dans un circuit fermé, il ne peut aller nulle part, même sous l'influence d'une très haute pression.
- Après chaque période estivale pendant laquelle le chauffage était éteint. Le fait est qu’une certaine quantité d’air est nécessairement présente dans les liquides de refroidissement et qu’elle parvient à s’accumuler dans les couches supérieures du pipeline pendant une aussi longue période de manque de circulation.
- De plus, l'apparition d'un bouchon peut être déclenchée par des processus corrosifs dans lesquels une quantité suffisamment grande d'hydrogène est formée. Cela est particulièrement vrai pour les radiateurs en aluminium, dans lesquels la réaction chimique décrite commence par un contact prolongé avec le liquide de refroidissement.
Conclusion
Si vous voulez pouvoir contrôler le fonctionnement de votre système de chauffage, vous devez alors lui fournir une vanne de purge. Outre le fait qu'il permettra le chevauchement de divers compartiments du circuit, il permettra également de retirer les bouchons d'air empêchant la circulation normale du liquide de refroidissement.
La vidéo de cet article vous fournira du matériel supplémentaire en rapport direct avec le sujet décrit. Prenez soin de retirer les bouchons d’air à l’avance.
