Schéma d’approvisionnement en eau de puits: plusieurs

Il semblerait qu'une entreprise très sérieuse consiste à creuser un puits et à en assurer le fonctionnement normal. Beaucoup de travail est nécessaire. Mais c’est ce que seront les «fleurs». «Les baies» sont du vrai travail, cela ne commencera que plus tard, lorsque vous commencerez à mettre en œuvre votre plan d’approvisionnement en eau, vous avez besoin de compétences réelles et de certains coûts.

Points principaux

En outre, si ces travaux ne sont pas prévus à l'avance, ils sont voués à de graves difficultés de mise en œuvre:

• tout d'abord, l'ensemble du système d'approvisionnement en eau devra être réfléchi à l'avance, même au stade de la conception de la maison;
• deuxièmement, Il est nécessaire de lier ce schéma à un lieu déjà déterminé de creuser un puits;
• troisièmement, lors de la création d'un puits, il est nécessaire de prévoir un robinet dans le mur du puits, qui ira ensuite dans la maison; il faut garder à l'esprit que le retrait et le joint lui-même doivent nécessairement être inférieurs au niveau de gel du sol pendant la saison froide, et il s'agit d'une autre petite étude.

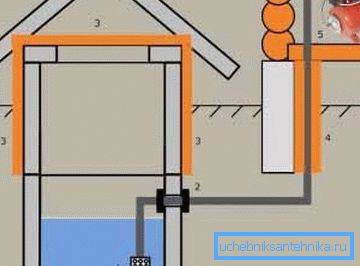

Si toutes ces nuances ont été soigneusement pensées et implémentées, la mise en œuvre du projet sera beaucoup plus simple et, dans une version simple, ressemblera à celle illustrée à la figure «A»:

• 1 - dans le puits se trouve un filtre avec clapet anti-retour, intégré ou externe;
• 2 - des systèmes pour sceller la sortie du pipeline du puits; nous vous conseillons de faire attention à la parfaite qualité de l’étanchéité de cette sortie;
• 3 - isolation de la partie supérieure du puits; ce n'est peut-être pas une partie obligatoire mais fortement recommandée de l'ensemble de la structure;
• 4 - isolation de toute la section de conduite extérieure; il est très important et ne conseillez en aucun cas de ne pas le négliger;
• 5 - équipement de pompage déjà dans le bâtiment; notez que ceci est une caractéristique de ce schéma, souvent la pompe est installée dans le puits lui-même, ce qui sera clairement démontré par les schémas ci-dessous.

Le régime est plus compliqué avec un ajout très important

Il est déconseillé de pomper directement de l'eau directement dans le système d'approvisionnement en eau de la maison; il est donc nécessaire d'installer un collecteur d'eau sous la forme d'un réservoir de 40 à 60 litres qui, entre autres choses, alimentera la maison en électricité en cas d'imprévu.

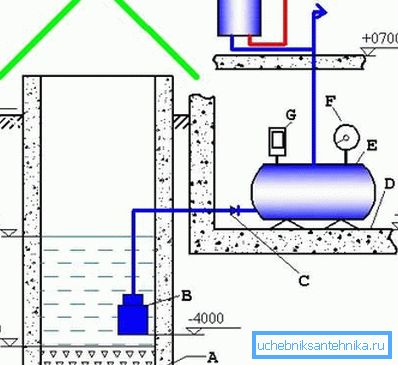

Un tel schéma avec une citerne peut comporter les éléments suivants:

• A - une couche de gravier, le meilleur de tous - le silicium, qui est un excellent filtre naturel supplémentaire;
• B - pompe submersible; ici, la pompe est directement dans le puits, contrairement au schéma précédent;
• C - clapet anti-retour; mais cet élément est dérivé du puits;
• D - L'ensemble du projet est construit sur trois niveaux: le puits - le sous-sol de la maison - la pièce elle-même; ici «D» est le sous-sol;

• E - réservoir de récupération d 'eau;
• F - manomètre - un élément essentiel du contrôle de la pression;
• G - pressostat - et cela est déjà nécessaire pour la terminaison d’urgence du système d’alimentation en cas de perte maximale ou de forte augmentation de pression;
• H - chauffe-eau, en tant qu'élément du système déjà chez le consommateur.

Bon conseil! Lors de la conception d'un système, veillez à prendre en compte la fonctionnalité utile du schéma présenté avec un réservoir - voici les niveaux de placement de tous les éléments. Il est donc clair que la profondeur du puits est de 6 mètres, la couche de gravier au fond est de 50 cm, au-dessus de l'eau de 3 mètres, et le sol du sous-sol est situé à une profondeur de 2,5 mètres.

Nous portons une attention particulière - la pompe se trouve à 1,5 mètre du gravier - c’est beaucoup, nous recommandons de l’installer à une hauteur comprise entre 70 et 80 cm pour le fonctionnement normal de la pompe.

Circuits avancés pour toutes les occasions

Premièrement, considérons un schéma dans lequel une attitude très pointilleuse vis-à-vis de la pureté de l’eau fournie est toujours la bienvenue. Néanmoins, il présente un inconvénient qui peut paraître important.

Circuit de nettoyage en trois étapes

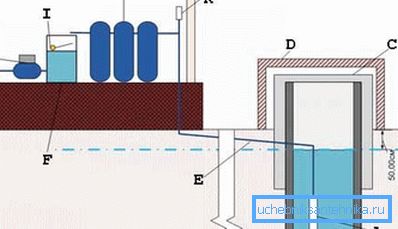

Introduire une autre option d’approvisionnement en eau comprenant:

• A - pompe submersible;
• B - voici le niveau de la nappe phréatique;
• C - isolation de puits; assiettes souvent utilisées mousse 10 pouces;
• D - le puits du puits pour la protection contre les débris et la pluie;
• E - tuyauterie avec fil chauffant 100 W; partie très importante, mais aussi coûteuse, du système, compte tenu du coût de l’électricité pour le chauffage constant d’octobre à avril;

• F - réservoir d'eau;
• G - une autre pompe, déjà plus puissante, sous la forme d’une station de pompage à part entière;
• H - appuyez sur le consommateur;
• I - mécanisme à flotteur pour contrôler le fonctionnement d'une pompe submersible; notez que le fonctionnement de la pompe est contrôlé non par la pression dans le système, mais par le niveau d'eau dans le réservoir de stockage; lorsque le niveau dans la cuve atteint la valeur limite, la pompe dans le puits cesse de fonctionner;
• J - système de purification d'eau; En effet, seuls les systèmes multi-étages donnent un réel effet de purification de l’eau, chaque étape étant responsable de sa tâche de mise en ordre de l’eau;
• K - clapet anti-retour.

Attribuons la considération suivante aux inconvénients du schéma présenté:

• vous pouvez forer un puits à la place du puits pour fournir de l'eau à votre site;

• mais le bon et rentable puits - l’eau est à votre disposition constamment et de vos propres mains; vous pouvez approvisionner la maison en eau, soit par un pipeline, soit par le haut, que l’on appelle «à l’ancienne», un seau; cette opportunité est très utile pour partir;
• sur le schéma présenté, cette possibilité est exclue en raison du blocage complet de la sortie du puits au sommet par le réchauffeur; Cela devrait être reconnu comme un inconvénient mineur du système.

Nous nous concentrons sur la protection

Protéger tous les éléments du système d’alimentation en eau du gel lorsqu’il s’agit d’alimenter un puits est très important.

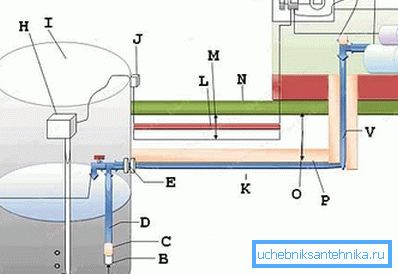

Le schéma suivant peut servir d'exemple à cet égard:

• A - cette distance du filtre ne doit pas être inférieure à 50 cm;
• B - filtre à tamis;
• C - clapet anti-retour;
• D - pipeline;
• E - sortie soigneusement scellée du puits;
• F - Té et vanne de vidange de l'eau, en tant qu'élément du mécanisme de protection;

Bon conseil! Le drainage sécuritaire de l'eau du système est très important, mais il est souvent effectué à l'étage, sur le sol près du puits. Si vous choisissez cette option, nous vous conseillons d’effectuer un retrait le plus loin possible du puits, avec le verrou de protection en argile le plus bien équipé autour du puits.

• G - plaques d'isolation; peut-être que le réchauffement dans cet endroit est une mesure de protection excessive;
• H - compresseur avec fonction d'aération; l'élément de protection a pénétré dans le système, même ici: aération de l'eau, saturation en oxygène, une des méthodes les plus efficaces pour la nettoyer en oxydant les impuretés, tout d'abord - les métaux; l'oxydation est collectée au fond sous forme d'un précipité, qui doit être collecté;
• Je - bien;

• J - prise du système de commande électronique - tâches à effectuer;
• K - le pipeline chauffé;
• L - protection du câble électrique;
• Le câble M est posé à une profondeur de 50 à 70 cm;
• O est la profondeur de gel du sol; notez l’inconvénient du schéma - le tuyau doit être posé à 20-30 cm au-dessous du niveau de gel;
• P - isolation; comme le montre la pratique, l'isolation thermique ainsi organisée ne donne pas l'effet recherché, il est préférable de chauffer directement le tuyau;
• Q - système d'arrêt automatique pour 6-10 ampères;
• R est un élément du système d'arrêt déjà à 25 A;
• S - câble chauffant;
• Station de pompage en T;
• V-pipe; diamètre recommandé - 32 mm;
• U - Grounding, qui ne devrait jamais être oublié.

Résoudre le problème de la pose d'une pompe submersible

Le placement approprié dans le puits d'une pompe submersible aidera à garantir la pression d'alimentation en eau et sa qualité. Quand on parle de placement correct, nous entendons la distance de la pompe au fond du puits - elle devrait être d’au moins 50 cm et idéalement de 60-70.

Si la pompe est placée plus bas, elle entraînera une accumulation de sédiments du fond, qui iront dans le pipeline et, par conséquent, dégraderont la qualité de l'eau.

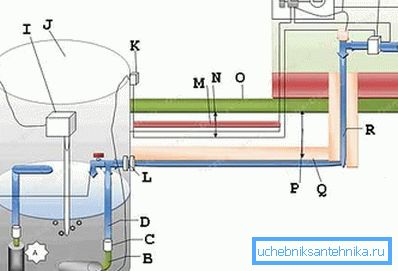

Le diagramme ci-dessous présente deux options pour placer une pompe submersible:

• Et - le placement vertical, lorsque le niveau d'eau dans le puits et les dimensions de la pompe le permettent, ce qui est le placement préféré;
• B - placement horizontal; ceci n'est utilisé que lorsqu'il y a un manque d'eau dans le puits et que la distance au fond de 15 cm spécifiée par les développeurs doit être reconnue comme inacceptable, mais vous ne pouvez souvent rien y faire; Une seule conclusion - très probablement, l’eau primaire entrante sera brouillée et vous devrez installer des filtres supplémentaires.

Les éléments constitutifs du schéma sont:

• A - c'est la distance problématique de 15 cm;
• B - il est nécessaire dans cette situation d'utiliser un tuyau flexible de 1 pouce;
• C - clapet anti-retour;
• D - tuyauterie de 32 mm;
• E - il y a déjà une distance de 50 cm et c'est normal;
• F - Té et soupape de vidange de sécurité;
• G - isolation;
• H - prise électrique - toujours utiliser de l'électricité à l'air libre pose des problèmes de protection contre l'exposition à l'environnement;

• I - compresseur avec fonction d'aération;
• J - bien;
• K - prise de courant;
• L - sortie du puits, la qualité des connexions ne doit causer aucune plainte;
• M - protection du câble;
• O - le câble lui-même, qu'il est recommandé de poser à une profondeur de 50 à 70 cm, mais qui correspond à ce niveau avec la profondeur de gel du sol;
• P est la profondeur de pénétration du gel;
• Q - isolation;
• R - tuyauterie de 32 mm;
• S - mise à la terre;
• T - liège automatique pour 3-6 A;
• Prise en V 25 A;
• Câble chauffant en U;
• W - interrupteur de pression.

Ne pas oublier la maison

N'oubliez pas, au bout du compte, pour que tout le monde se mette au chaud - pour l'approvisionnement en eau à la maison.

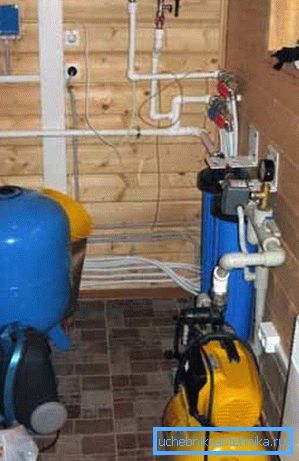

Ci-dessous, un diagramme qui révèle les nuances de la connexion du côté du consommateur:

• 1 - une vanne de vidange, qui doit être placée sous le filtre et la station de pompage, le coût de l'erreur est simple - une pression d'eau faible ou inexistante;
• 2 - triple sortie du filtre grossier;
• 3 - filtre grossier;
• 4 - tuyaux en acier inoxydable de 1 pouce d'épaisseur et de 15 à 20 cm de longueur;
• 5 - hydroaccumulateur;
• 6 - le moteur et la pompe avec un réducteur;
• 7 - pressostat avec manomètre;
• 8 - la grue a tourné la bouche vers le haut;
• 9 - l'entonnoir inséré dans la vanne - doit être au-dessus du point de sortie de la pompe;
• 10 - robinet qui vous permet de bloquer la ligne de l'appareil de chauffage;

• 11 - filtre fin avec manomètre et vanne de vidange;
• Vanne de vidange 12; Faites attention à cette caractéristique du circuit - l'utilisation de fusibles dans des situations d'urgence - les vannes de décharge sont très utiles et importantes;
• 13 - soupape de surpression;
• 14 - vanne de vidange, son but - la libération du système avant le début du froid;
• 15 - tuyaux d'aspiration;
• 16 - retrait de l'acier inoxydable en dessous du niveau de gel du sol;
• 17 - vanne de purge d'air;
• 18 - mélangeur d'eau chaude et froide;
• 19 - clapet anti-retour;
• Chaudière de 20 à 50 litres;
• 21 - vidange de l'eau du système.

Collecteur d'eau froide

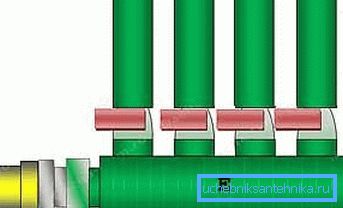

Tout système d'alimentation en eau - la masse de connecteurs et de collecteurs. Vous trouverez ci-dessous un exemple de collecteur pour la distribution d'eau froide fournie par un puits.

Le collecteur d’eau chaude peut avoir le même aspect:

• A - à l'évier;
• B - au mélangeur de douche;
• C - aux toilettes et à la machine à laver;

• D - à la cuisine;
• Tube collecteur électronique 32 mm (et 25);
• F - ligne du filtre;
• G - plus loin vers le radiateur.

Le collecteur est présenté sur 4 sorties, bien que vous puissiez bien sûr augmenter leur nombre à votre guise, sans oublier l’augmentation correspondante de la pression d’alimentation.

Conclusions

Oui, la vie ne commence que lorsque vous avez terminé de travailler sur le puits. Maintenant, je vais devoir prouver à ma famille qu’ils ne doivent pas courir après l’eau tout le temps dans la rue. Pour ce faire, nous tirons du puits un système d’alimentation en eau à part entière, ce qui nécessite beaucoup de réflexion et de travail.

Assurez-vous de regarder la vidéo supplémentaire dans cet article, elle peut vous aider à choisir le schéma nécessaire, en tenant compte de vos préférences et de vos conditions de fonctionnement.
