Schéma de raccordement de la pompe de forage: plusieurs

Les ingénieurs en électronique ont un proverbe bien connu: «L’électronique est la science des contacts». Il est possible avec un assez grand degré de coïncidence de dire que les systèmes de plomberie obéissent également à cette affirmation.

Ici aussi, tout dépend de la qualité des connexions et de l’état des canalisations. En même temps, il existe une différence importante: si vous souhaitez mettre en place un schéma de connexion de puits, vous devez connaître, au moins de manière générale, les principes de disposition du puits lui-même, ainsi que le type et la conception de la pompe utilisée.

Assurez-vous que les conduites d'eau sont également soumises à la science des contacts.

Analysons donc quelles pompes sont à notre disposition en général en fonction de leur conception:

• horizontal ou vertical - en fonction de l'orientation de l'axe de rotation de l'arbre de travail;
• avec des supports externes ou internes;
• avec entrée d'eau axiale ou latérale;
• en une étape ou en plusieurs étapes - selon le nombre d'étapes d'approvisionnement en eau;
• sectionnel - chaque étage a un connecteur à la fin;
• avec connecteur terminal ou axial;
• avec une couche protectrice à l'intérieur ou sans;
• submersible - son emplacement sous le niveau de l'eau;
• semi-submersible - l'appareil lui-même est en dessous du niveau de l'eau et le moteur est plus haut;
• auto-amorçage - produit un remplissage automatique et indépendant du pipeline d'approvisionnement;
• réglable - capable d'ajuster indépendamment le volume de l'approvisionnement en eau;
• hermétique - le contact de l'eau avec l'atmosphère est exclu.

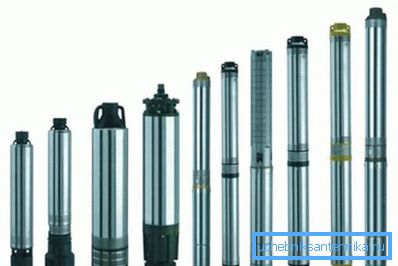

Il existe d’autres caractéristiques de conception mais, à en juger par la variété de solutions de conception présentée, on peut en conclure que le marché offre un grand nombre de pompes permettant de produire de l’eau à partir de puits..

Mais le plus souvent utilisé:

• vertical - ils sont parfaits pour l'application en question;
• monobloc - la simplicité est nécessaire ici, compte tenu du niveau d'impuretés;
• avec supports internes;
• avec entrée axiale - également en fonction de la configuration du boîtier;
• en une étape - selon les principes de la simplicité;
• avec connecteur d'extrémité;
• utiliser une protection de surface interne;
• submersible, et
• scellé.

Submersible

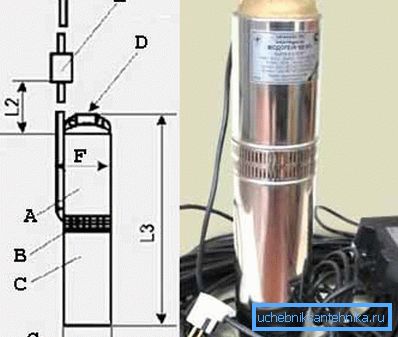

L'un des schémas les plus célèbres de la pompe submersible est présenté sur la photo "A".

Ici:

• A - partie de pompage;
• B - filtre;
• C - moteur électrique;
• D - 1 pouce de filetage;
• E - boîte à condensateur;
• F - ce modèle a un diamètre interne maximum du boîtier de 105 mm.

Connexion électrique

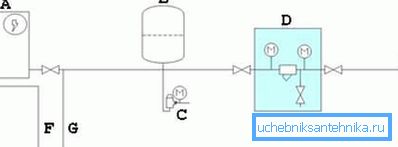

Le schéma de base de la connexion d’une telle pompe est le suivant:

• A - chauffe-eau;
• B - réservoir de stockage de 40 à 50 litres;
• C - pressostat - pour la protection contre une pression excessive;

• D - filtre grossier;
• E - placement de l'appareil dans le puits;
• F - conduite d'eau chaude à la maison;
• G - conduite d'eau froide à la maison.

Bon conseil! Nous vous conseillons d'acheter des méthodes de connexion spécifiques auprès des fabricants respectifs. Les différences peuvent concerner les paramètres de connexion réseau et la nécessité d’installer des fusibles supplémentaires.

Schémas de câblage complets

Il existe plusieurs systèmes de connexion. Nous en présentons quelques unes, les plus typiques.

Connexion avec l'utilisation d'une chambre à caisson

Si vous décidez de créer une chambre à caissons, passez à la toute dernière étape de l’équipement du puits.

Dans le même temps, la connexion complète ressemblera à ceci:

• A - chambre de caisson;
• B - niveau d'eau constant;
• C - câble de sécurité;
• D - la pompe;
• Capteurs de fonctionnement à sec - faites attention à ces éléments auxiliaires très utiles du système, ils ne sont pas souvent installés, mais ils sont parfois indispensables pour analyser la progression des travaux;
• F - cuvelage du puits;
• G - câble de commande;

• H - panneau de commande;
• I - interrupteur de pression - un autre élément important contrôlant le système;
• J - l'union sur cinq entrées;
• K - pipe - nous recommandons de porter une attention particulière à la disposition et à l’état soigneux de la tête;
• L - vanne de vidange d'eau, en tant qu'élément du système de protection;
• M - hydroaccumulateur;
• N - manomètre - il est nécessaire de connaître la pression dans le système en permanence;
• P - filtre de fond de trou - une caractéristique de ce schéma - le filtre est déjà à la sortie du système;
• Q - clapet anti-retour.

Connexion mettant l'accent sur l'hydroaccumulateur

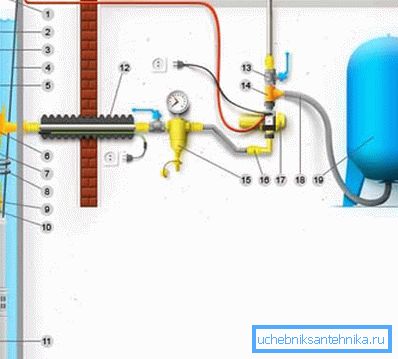

Veuillez noter que dans la figure suivante, le filtre est installé au centre et utilise une protection contre le gel de l'eau:

• 1 - tête de puits;
• 2 - câble électrique;
• 3 - tuyaux galvanisés - la protection contre la corrosion est très importante pour les appareils de ce type;
• 4 - câble de sécurité;
• 5 - boîte de câble hermétique;
• 6 - adaptateur;
• 7 - pipe;
• 8 - attaches de câble;
• 9 - clapet anti-retour;

• 10 - mamelon;
• 11 - pompe de fond de trou;
• 12 - protection contre le gel;
• 13 - robinet;
• 14 - tee;
• 15 - filtre principal;
• 16 - adaptateur;
• 17 - unité d'automatisation électronique;
• 18 - câblage;
• 19 - hydroaccumulateur.

Limiter l'attention aux raccords

Une autre option démontre l’attitude la plus prudente envers l’ensemble du système de connexion, rappelant que les pipelines sont aussi la science des contacts.

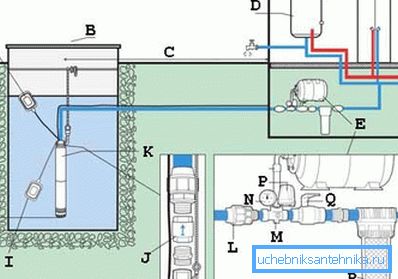

Faites attention au capteur utilisé en fonctionnement et à l'état "sec":

• A - la position du capteur dans la position de travail de la pompe, lorsqu'il y a suffisamment d'eau dans le canal;
• B - tête de puits;
• C est l'horizontale de la couche supérieure du sol;
• D - chauffe-eau;
• E - hydroaccumulateur;
• F - profondeur totale;
• G - niveau dynamique, en constante évolution;
• H est la distance minimale entre le bord de l'appareil et le fond du puits;

• I - la position du capteur, en cas d'arrêt d'urgence dû à un manque d'eau, mode "sec";
• J - la position du clapet anti-retour, faites attention au système de raccords;
• K - pompe submersible avec flotteur;
• L - couplage;
• Raccord M pour 5 sorties;
• N - manomètre;
• P - interrupteur de pression;
• Robinet à tournant sphérique Q;
• R - pré-filtre.

Connexion de la pompe de surface

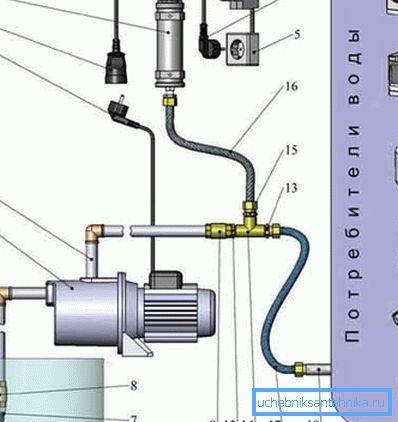

Présentation et connexion de la pompe de surface:

• 1 - système de contrôle;
• 2 - cordon d'alimentation et fiche;
• 3 - cordon d'alimentation et prise;
• 4 - interrupteur automatique - élément obligatoire de la protection contre les surcharges et préservant toutefois le fonctionnement du système;
• 5 - prise de courant, le schéma proposé fonctionne à partir d'un réseau standard de 220 V et 50 Hz;
• 6 - bien;
• 7 - filtre d'entrée;
• 8 - clapet anti-retour;

• 9 - tuyau d'aspiration;
• 10 - pompe de surface;
• 11 - cordon d'alimentation et fiche de la pompe;
• 12 - tuyau d'injection;
• 13 - mamelon;
• 14 - tee;
• 15 - mamelon de transition;
• 16 - eye-liner souple;
• 17 - eye-liner;
• 18 - pipeline vers les consommateurs.

Bon conseil! Lors du choix d’une pompe, nous vous conseillons de vous conformer aux critères suivants: objectif, performances et hauteur de montée d’eau requise, type de tuyau d’aspiration, s’il s’agit d’une pompe de surface: la forme et le diamètre de la section transversale interne peuvent réduire les performances de la pompe, ainsi que les conditions de fonctionnement en intérieur ou extérieur l'air

Conclusions

Il existe de nombreuses options pour connecter des pompes afin d’alimenter l’eau d’un puits. Sans expérience, il sera très difficile de mettre en place ces programmes de vos propres mains, même s'il existe une instruction. Nous tenons compte du fait que le prix des erreurs possibles est trop élevé.

Offre de faire tout le travail des professionnels. Toutefois, cela n'exclut pas la nécessité de connaître en détail toutes les nuances des processus en cours, alors assurez-vous de regarder la vidéo dans cet article plus d'une fois.
