Sélection et fonctionnement de la pompe submersible en fond

Outre les pompes à surface, il existe des pompes de forage submersibles. Quelles sont les caractéristiques du choix de cet équipement et quelles sont ses caractéristiques de fonctionnement? La réponse à ces questions intéressera certainement les propriétaires de maisons de campagne et de terrains de banlieue qui n’ont pas accès à une alimentation en eau centralisée.

Bien que le prix des pompes submersibles soit élevé, elles justifient pleinement les fonds investis dans leur achat. Un tel équipement permet de prélever de l'eau de grandes profondeurs par rapport aux installations de pompage d'autres modifications. La profondeur à laquelle vous pouvez pomper de l'eau peut atteindre 300 mètres.

Cependant, un tel équipement présente un inconvénient important: il s’agit de la complexité de la maintenance et de sa faible maintenabilité.

Caractéristiques de construction

Une pompe de forage submersible se distingue par la présence d'un solide boîtier hermétique, nécessaire pour protéger le mécanisme de la corrosion.

Cet équipement est divisé en deux groupes principaux: pompe de fond centrifuge vibratoire et submersible.

• Les installations de vibration injectent de l’eau par le biais de vibrations d’une certaine amplitude. Pour cette raison, cet équipement devrait être situé à une distance considérable du fond sableux.

En effet, l'impact des vibrations sur les surfaces internes du puits entraînera une turbidité et une pollution de l'eau par les particules de sol en suspension. En conséquence, il sera nécessaire d'investir des fonds supplémentaires dans la purification en plusieurs étapes de l'eau produite par le puits.

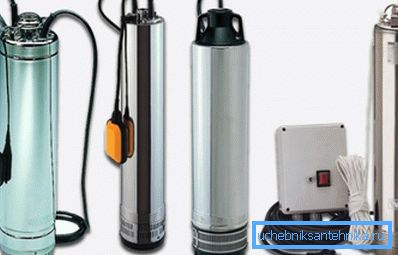

• Pompe de forage centrifuge submersible pompe l'eau par la rotation de la roue, équipée de pales. La roue est située dans le volume interne de l'appareil.

Lors de la rotation des pales, une force centrifuge est créée qui, avec une force, jette de l’eau sur les parois de la pompe. De ce fait, de l'eau sous pression pénètre dans la sortie de l'appareil.

Classification conforme à l'étendue de

Selon les caractéristiques de conception, les pompes submersibles peuvent être utilisées pour effectuer diverses tâches.

Les catégories suivantes de pompes submersibles se distinguent des équipements disponibles sur le marché: puits ou eau, forage, drainage et matières fécales.

• Les pompes à eau ou, comme on les nomme aussi pompes à puits submersibles, sont des dispositifs adaptés au pompage d'eau sans impuretés importantes de particules abrasives solides en suspension.

L'eau ne doit pas contenir d'impuretés telles que du sable, du limon, des algues, etc. Par conséquent, la partie active de l'équipement doit être située à au moins un mètre du fond du puisard. Ces installations conviennent également au pompage d'eau de boisson ou de traitement.

La pompe de puits moderne comprend une vaste gamme de modifications adaptées au travail, à la fois en immersion totale et partielle. Cette polyvalence est obtenue grâce à l'emplacement plus bas de l'entrée d'eau.

• Les pompes submersibles en fond de trou permettent d’alimenter une eau jusqu’à 300 mètres de profondeur. Les équipements de ce type sont adaptés au pompage d’eau de salinité élevée.

Par exemple, grâce à certaines solutions constructives, les usines ont pompé de l’eau avec des particules en suspension de calcaire et de sable sans conséquences négatives sur la capacité de travail.

Les équipements de ce type sont immergés dans des puits de diamètre limité. Cette propriété explique la forme spécifique des pompes, elles sont toutes de forme cylindrique oblongue.

Malgré leur forme et leurs dimensions compactes, ces appareils sont caractérisés par une puissance élevée, suffisante pour fournir de l'eau à la fois à une petite maison de campagne et à un complexe de plusieurs lotissements.

Un avantage important des pompes de fond de trou réside dans le fait que l'eau est non seulement pompée, mais refroidit le moteur en même temps. En conséquence, les ressources du moteur augmentent considérablement. L’interrupteur à flotteur, qui est équipé d’une pompe, permet l’arrêt automatique de l’appareil en cas de forte baisse du niveau d’eau.

Le seul inconvénient de ces appareils est la complexité de l’installation et des réparations, ainsi que le coût élevé.

• Une pompe de drainage submersible peut être utilisée pour pomper les eaux usées et les eaux de fusion avec une valeur moyenne de matières en suspension. La pompe, avec un succès égal, dépasse un milieu liquide à haute teneur en sable, algues et petits débris qui passe à travers les grilles de drainage.

Ce type d’équipement vous permet de pomper de l’eau du fossé pour l’irrigation ultérieure du jardin. De plus, en utilisant cette installation, vous pouvez pomper l'eau qui s'est accumulée dans le sous-sol ou la cave. Si nécessaire, ce type de pompes submersibles peut être utilisé pour pomper de l’eau des réservoirs ouverts et pour remplacer l’eau de la piscine.

• Les pompes submersibles fécales constituent une catégorie distincte d'équipement adaptée au transport des eaux usées. De telles usines sont capables de travailler avec les plus gros contaminants solides.

Afin de faire passer les contaminants les plus importants, la pompe fécale, contrairement à la pompe de drainage, n’est pas équipée de filtres, mais d’une rectifieuse en forme de buse de coupe.

Ce type d’équipement est la meilleure solution s’il n’est pas possible d’équiper un système efficace de drainage par gravité des eaux usées. L'avantage des pompes immergées fécales est qu'il n'est pas nécessaire de les retirer régulièrement de la fosse, car elles fonctionnent pendant une longue période sans entretien.

Caractéristiques du choix d'une pompe submersible

L’instruction du choix d’une pompe submersible domestique n’a rien de grave, il suffit de prêter attention à un certain nombre de facteurs.

• Les performances et la pression qui peuvent fournir des équipements sont des paramètres qui méritent une attention particulière. Quel que soit le but pour lequel vous choisissez la pompe, vous devez comparer sa capacité et ses performances aux paramètres de pompage d'un milieu liquide. Pour calculer les performances, il est nécessaire de déterminer la consommation maximale. Selon SNiP, la consommation d'eau par jour est comprise entre 150 et 200 litres par personne. Dans le même temps, l’arrosage d’un mètre carré de chalet nécessite jusqu’à 6 litres d’eau par jour. Calculer la pression, vous pouvez considérer la hauteur de la montée de l'eau et la longueur de la trajectoire horizontale de son passage.
• Le prix est un paramètre tout aussi important lors du choix d'un équipement ménager. Le coût d'acquisition doit être motivé par la qualité de la construction, les performances, l'efficacité et la disponibilité du service de garantie.
• Le niveau d'automatisation est la caractéristique qui apportera un confort opérationnel pour l'utilisation quotidienne de la pompe.
• Le fabricant de la marque n’est bien entendu pas le facteur le plus important lors du choix des pompes submersibles, mais c’est ce critère qui constitue le coût de l’équipement.

Vue d'ensemble des plus grands fabricants de pompes submersibles

• Sous la marque Awelco, des pompes submersibles italiennes à la fois sophistiquées et fiables, de type eau et puits, sont présentées. Malgré une production à l'étranger et une qualité de fabrication élevée, les installations se distinguent de ce fabricant à des prix abordables. Sur le marché mondial, les produits de la société sont vendus avec succès depuis plus de 20 ans.
• La société allemande Al-co fabrique du matériel de pompage depuis plus de 70 ans. Aujourd'hui, ces appareils sont disponibles dans l'espace post-soviétique. Parmi la vaste gamme de pompes de cette marque, vous pouvez choisir l'option qui convient le mieux aux besoins de votre maison de campagne ou de votre banlieue.
• Le fabricant danois de pompes submersibles le plus célèbre et le plus populaire est probablement la société danoise Grundfos. Cette marque fabrique des appareils de haute qualité et fiables. La société fabrique toute la gamme d'équipements de pompage submersibles et fournit aux utilisateurs un support technique de la plus haute qualité.
• La société allemande Wilo est un autre fabricant de pompes de forage, dont les produits sont de plus en plus populaires dans les pays de la CEI. L'équipement de la marque se distingue par sa fiabilité associée à une consommation d'énergie économique.
• La société "Dzhileks" - est un important fabricant russe de pompes submersibles. Les produits de marque sont vendus sur le marché intérieur depuis plus de 20 ans. Il convient de noter que les derniers développements, malgré le prix raisonnable, ne sont en aucun cas inférieurs aux analogues étrangers.

Installation d'une pompe à puits

Une fois que l'équipement qui correspond aux paramètres du puits et à vos capacités est sélectionné, il est temps de commencer l'installation.

Important: Les pompes submersibles, certifiées pour la vente et le fonctionnement sur le territoire de la Fédération de Russie, sont complétées par un manuel de l’utilisateur, dans lequel les exigences d’installation sont décrites en détail.

Avant l'installation, il est nécessaire de poser l'alimentation en eau de la maison au caisson. La pose de l’alimentation en eau pour un fonctionnement toutes saisons doit être effectuée en tenant compte de la profondeur de gel du sol. Ainsi, le tuyau ne doit pas être plus haut qu'à un demi-mètre de profondeur.

Avant de procéder à l'installation d'une pompe de puits, nous nettoyons soigneusement le puits et le pompons avec airlift. Nous pompons ensuite l'eau jusqu'à ce que le puits soit complètement exempt de contamination.

Comme déjà mentionné, l’appareil est immergé dans le puits sous la surface de l’eau, mais à une distance d’au moins un mètre du fond. La distance par rapport au fond est nécessaire pour que, lors du pompage avec de l’eau, ne soulevez pas le sol sédimentaire, le sable et le limon à la surface.

Avec une pompe, un tuyau en plastique de production nécessaire au levage de l'eau, un câble d'alimentation et un fil de sécurité sont descendus dans le puits. Le moteur de la pompe est alimenté via un câble d'alimentation protégé.

Important: lorsqu’une pompe submersible tombe en panne, il faut tout d’abord vérifier si la gaine du câble est endommagée.

Le câble de sécurité est monté sur le dessus du puits et maintient toute la structure dans les limbes. Le tuyau à travers lequel l'eau est pompée est fourni directement à la maison ou à un réservoir de stockage.

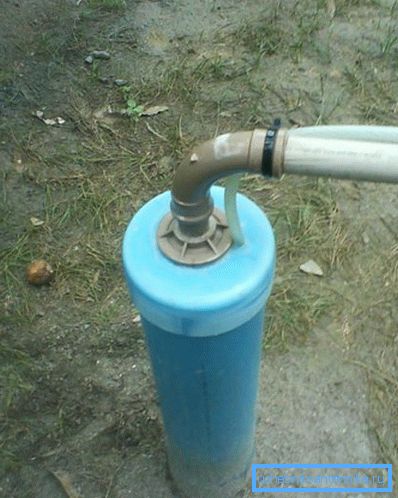

Le bouchon utilisé pour sceller la partie supérieure du puits est un élément structurel important. Des boulons à œil et des trous traversants pour hummock, un câble et un tuyau sont fournis dans la pointe.

Lors de l'installation, il est nécessaire de prévoir un clapet anti-retour pour protéger le système d'exploitation des effets dommageables des coups de bélier. Si le fabricant n'a pas prévu la présence d'un clapet anti-retour dans l'équipement, vous pouvez éviter le reflux d'eau en installant un clapet après l'installation de la pompe.

Une fois les travaux préparatoires terminés, il est nécessaire de régler vous-même la pression dans le réservoir sous pression. La valeur de pression calculée doit être au moins égale à 0,9 unité de pression au démarrage.

Après l'installation du clapet anti-retour, la pompe peut être abaissée dans le puits et procéder à l'installation du dispositif de démarrage. Le schéma de connexion d’une pompe de forage submersible pour chaque dispositif individuel peut avoir ses propres caractéristiques distinctives. Par conséquent, les travaux d'installation doivent être coordonnés conformément aux instructions.

Quels que soient les paramètres de la pompe sélectionnée lors de l’installation de cet équipement, il est nécessaire d’aligner le point de travail selon différents modes. En outre, vous devrez mesurer le débit estimé de l’alimentation en eau. Ce paramètre est déterminé en fonction de la vitesse de remplissage du volume. La pression créée est mesurée par un manomètre et la consommation de courant peut être mesurée avec une pince spéciale.

Dans ce cas, si les paramètres de la pompe de puits sont dépassés par rapport aux caractéristiques nominales spécifiées par le fabricant, il est nécessaire de fermer la vanne de la pompe à la sortie du puits. En conséquence, une résistance suffisante sera créée pour définir correctement le point de fonctionnement.

Important: lors de l’installation d’une pompe de fond, il est nécessaire de l’équiper d’un démarreur avec protection et de l’ajuster en fonction de la valeur de courant calculée.

Conclusion

L'installation d'une pompe submersible dans le puits n'est pas aussi difficile que cela puisse paraître. L'essentiel est de respecter scrupuleusement les recommandations du fabricant et de choisir le bon équipement de pompage. Pour simplifier l’installation, regardez la vidéo dans cet article.
