Sharovy grue 1 1 4 pouces: appareil, avantages,

Les vannes à boisseau sphérique modernes ont conquis une grande partie du marché grâce à des solutions concurrentes et continuent de gagner en popularité. Quels sont-ils si bons sur le fond des alternatives? Comment fonctionne une vanne à boisseau sphérique typique de 1: 4 - 1 1: 4 pouces? Le choix et l'installation de ces grues ont-ils des subtilités? Essayons de répondre à ces questions.

Comment ça marche

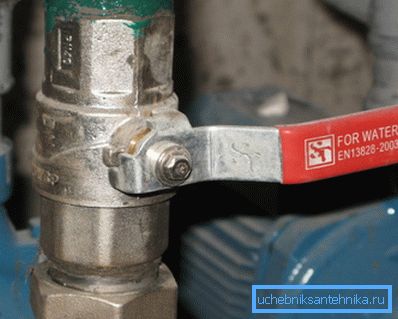

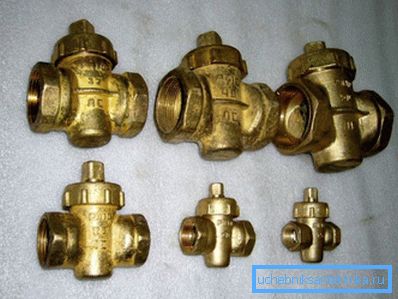

Le lointain ancêtre de la vanne à boisseau sphérique (vanne en liège) était une vanne rotative entièrement métallique avec une fente, fixée de manière mobile dans le boîtier métallique. L'étanchéité de l'obturateur (soit dit en passant, loin d'être absolue) était obtenue en ajustant le bouchon au corps; la fonction de tige d'étanchéité remplie, en règle générale, la boîte à garniture.

La conception originale comportait un certain nombre de défauts graves.

• La force requise pour faire tourner la tige était assez importante: le coefficient de frottement du métal sur le métal est assez grand.

Curieusement, les robinets en liège de grande taille sont équipés d'un système de lubrification qui résout en partie ce problème.

• La glande devait être emballée périodiquement; Ce qui est curieux, c’est produit même avec une simple valve.
• Les robinets en liège présentaient une résistance hydraulique assez élevée: la fente dans le tube, étroite par rapport au diamètre interne du tuyau raccordé, créait un obstacle sérieux à l'écoulement du fluide de travail.

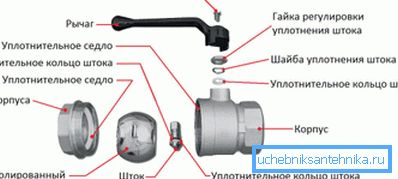

Le robinet à tournant sphérique est une modernisation en profondeur de la conception de la grue en liège.

1. L'obturateur est devenu sphérique et a obtenu une surface parfaitement lisse avec une qualité de traitement optimale.
2. Le trou a augmenté: sa taille est maintenant égale ou proche du diamètre interne du tuyau fixé à la vanne.
3. L'étanchéité de l'obturateur n'est pas obtenue par meulage sur des surfaces métalliques, mais par des bagues composées de polymères à faible frottement - Téflon ou Téflon.
4. La tige est scellée avec un anneau du même polymère ou une paire d'anneaux de caoutchouc résistant à la chaleur. Le développement d'un joint conçu pour au moins 500 à 1 000 cycles de fonctionnement de la vanne est compensé par un serrage à l'aide d'un écrou de presse-étoupe.

Le seul paramètre qui a souffert lors de la modernisation de la vanne est sa température de fonctionnement, qui est maintenant limitée par la limite de résistance thermique des joints en polymère (150 - 250С). C'est en partie la raison pour laquelle les vannes en liège, malgré leur obsolescence évidente, sont toujours produites et utilisées sur des pipelines transportant des fluides corrosifs ou à haute température.

Les avantages

Qu'est-ce qui attire un robinet à tournant sphérique acheteur potentiel - 1: 4 pouces, 1: 2, 1 1: 4 et autres tailles - dans le contexte des vannes en liège et à vis traditionnelles?

• Faible résistance hydraulique. Il est approximativement égal à la résistance du tuyau de la longueur appropriée.
• La compacité. Toutes les tailles de robinets à tournant sphérique 1 1: 4 pouces sont nettement plus petites que celles d’un robinet à vis similaire. Il diffère de la grue en liège par au moins une hauteur d'installation inférieure.
• Obturateur hermétique. La majorité absolue des robinets à tournant sphérique sont classés dans la classe A selon la norme GOST 9544-2005, ce qui signifie qu’il n’ya aucune fuite à l’état fermé.

C'est curieux: contrairement aux vannes d'étranglement, la vanne n'a que deux positions de travail - ouverte et fermée. Cependant, le robinet à tournant sphérique peut toujours être utilisé pour régler la tête sans endommager ses ressources.

• Absence d'accumulation de déchets sous le siège de la valve, caractéristique des vannes à vis.

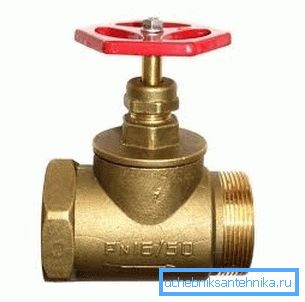

• Direction arbitraire du débit d'eau. Les vannes à vis ne peuvent être placées que de manière à ce que l'eau puisse presser la vanne par le bas - sinon, si vous essayez d'ouvrir la vanne, celle-ci risque de se déchirer.

• Effort d'ouverture minimum, distinguer les robinets à tournant sphérique du liège.
• Enfin, l’essentiel: tous les robinets à tournant sphérique sont exceptionnellement tolérants aux pannes et ne nécessitent pratiquement aucun entretien.. Au maximum, après plusieurs années d’utilisation active, il peut être nécessaire de resserrer le joint autour de la tige.

Le prix d'un robinet à boisseau sphérique, s'il est différent des produits concurrents de même taille, est extrêmement insignifiant.

Comme vous pouvez le constater, la popularité de la solution est assez explicable.

Conseils pratiques

Nous nous permettons de donner au lecteur un certain nombre de conseils qui pourraient lui être utiles à différentes étapes de la communication avec le type de vannes qui nous intéresse.

Sélection

Sur le corps de la vanne se trouvent généralement le logo du fabricant, une indication de la taille du filetage à raccorder (DN sur les produits importés et des télécommandes sur le marché intérieur) et la pression de travail (PN et RU, respectivement).

La pression de travail dans les canalisations d'alimentation en eau froide et en eau chaude en mode normal ne dépasse pas 6–8 kgf / cm2; en conséquence, les vannes avec une pression de service déclarée de 16 atmosphères et plus (RU16, RU25, RU40) sont excellentes pour toutes les communications sanitaires.

La taille nominale peut être spécifiée à la fois en millimètres (DU15) et en pouces (DN 1/2 ou seulement 1/2). Afin de simplifier la vie du lecteur, nous présentons un tableau des tailles.

Lors du choix, vous devez porter une attention particulière à deux choses:

• Le coup de manche. Il devrait tourner avec un effort modéré et ne pas coincer dans des positions intermédiaires.

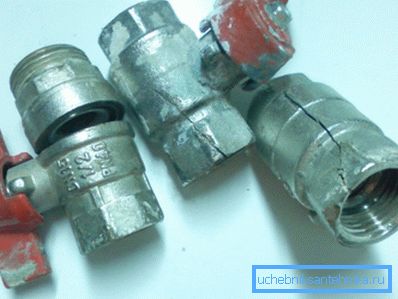

• Matériau du corps. Les embarcations siliceuses de You-Know-What-Country ne sont pas toujours en mesure de survivre, du moins à l'installation; notre choix est en laiton honnête. L’instruction la plus simple vous aidera à commettre l’erreur: il vaut la peine d’acheter des portes jaunes, pas argentées, car tout peut être caché sous un chromage.

L'assemblée

Lorsque vous installez un peu la vanne avec vos propres mains.

1. Évitez les efforts excessifs.
2. Utilisez une clé à fourche ou une clé à molette. Le gaz est facile à écraser ou à déformer le corps.
3. Lorsque vous enroulez la rampe ou la buse dans la vanne installée, tenez le corps de la vanne.

Service

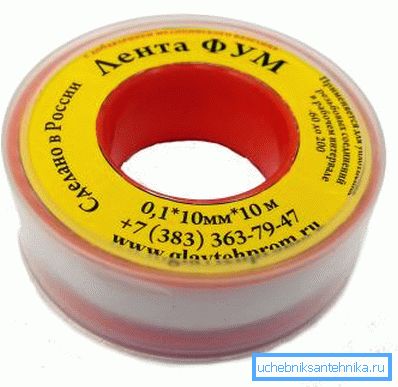

Comme déjà mentionné, il s’agit principalement de resserrer le joint. Lorsqu’il est développé, l’anneau change de la même manière.En guise de solution temporaire, plusieurs tours de ruban FUM peuvent être enroulés sous le gland-nut. (Voir aussi l'article Hermetic for pipes: features.)

Conclusion

Nous espérons que notre matériel aidera le lecteur à choisir et à utiliser des équipements sanitaires. Dans la vidéo de cet article, vous trouverez, comme d’habitude, des informations thématiques supplémentaires. Des succès!
