Station d'approvisionnement en eau: informations générales

Que sont les stations de pompage d'eau? Quelles fonctions peuvent-ils remplir dans les systèmes d'approvisionnement en eau des maisons privées et multifamiliales? Comment raccorder correctement la station de pompage à l’alimentation en eau lorsque l’eau provient du puits? Voyons le comprendre.

C'est quoi

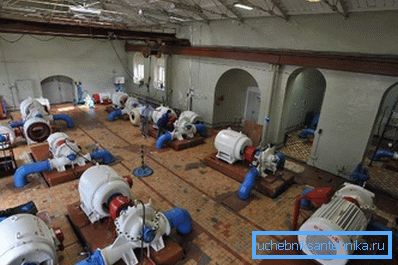

Le pompage d'un immeuble à appartements consiste en une ou plusieurs pompes fixes qui alimentent les étages supérieurs en eau peu chargée sur la route.

Dans quels cas leur installation est-elle nécessaire?

• Avec des bâtiments environnants peu élevés. Dans SNiP 2.04.02-84, il est directement recommandé pour les zones construites avec des maisons à un étage de maintenir la pression dans les conduites d’eau à 10 mètres.

Référence: 10 mètres de colonne d'eau correspondent à une surpression d'une atmosphère. D'une manière quelque peu simplifiée, chaque atmosphère de pression de la ligne permet à l'eau d'atteindre trois étages.

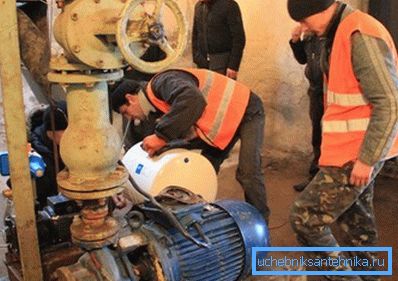

• Avec une détérioration importante de la route et l'impossibilité de la réparer ou de la remplacer pour quelque raison que ce soit. Les tubes en acier, qui ont remplacé les canalisations d’eau en fonte dans la seconde moitié du siècle dernier pendant vingt à trente ans, sont recouverts de chaux et de rouille, ce qui entraîne une diminution du débit de plusieurs fois.
• Avec des différences de terrain significatives. La pression de 3,5 kgf / cm2 est suffisante pour alimenter en eau un bâtiment de neuf étages en plaine; mais pour la même maison, située sur une colline de 20 mètres, il est nécessaire d’avoir au moins 5,5 kgf / cm2.

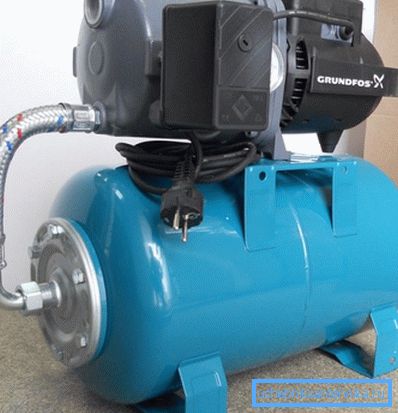

Les stations d’eau pour l’alimentation en eau domestique ou les résidences secondaires sont des pompes centrifuges de surface relativement inefficaces, dotées de leurs propres accumulateurs, qui fournissent une alimentation en eau autonome à partir de sources naturelles.

Comme, comme déjà mentionné, la chute de pression dans une atmosphère peut élever une colonne d’eau de 10 mètres, aucune station de surface ne peut fonctionner à une plus grande distance du miroir d’eau à la surface. La roue de la pompe ne crée pas de vide absolu. En pratique, la profondeur maximale est encore plus petite - 7 à 9 mètres.

Le prix des pompes de surface les moins chères est d'environ 4-5 mille roubles. Le coût maximum est déterminé à la fois par la performance du produit et par le nom du fabricant: vous pouvez trouver des stations en vente qui coûteront au propriétaire 100 000 roubles ou plus.

Remarque: les produits occidentaux coûtent beaucoup plus cher que les appareils domestiques ayant les mêmes fonctionnalités. Raisons - frais d'expédition et droits de douane.

Pour familiariser le lecteur avec le sujet de notre recherche, nous présentons les principales caractéristiques de la station de pompage de production nationale de BISON ZNAS-1200.

L'assemblée

Le raccordement de la station de pompage à l’alimentation en eau dépend principalement de sa classe.

Échange

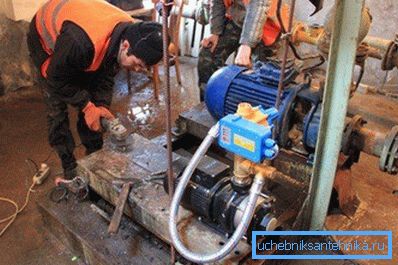

Les swaps fixes sont montés sur une fondation en béton armé qui n’a pas de lien avec la fondation du bâtiment (afin d’exclure la transmission de vibrations). Le lit de la station est généralement accroché à la fondation; les supports antivibratoires (à ressort ou avec joints en caoutchouc) sont moins couramment utilisés.

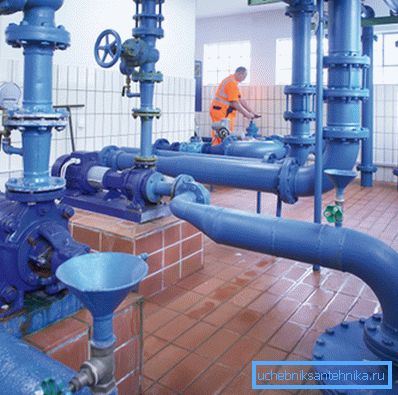

L'orifice d'aspiration de la cochlée de la pompe (situé le long de son axe longitudinal) coupe le compteur d'eau après les vannes et le compteur; la sortie est connectée directement à la mise en bouteille d'eau froide. Entre les raccordements, un contournement supérieur au diamètre de la pompe de raccordement avec clapet anti-retour, clapet ou clapet est requis.

Pourquoi est-ce nécessaire?

• Lorsque la pompe est en marche, la dérivation est bloquée et ne lui permet pas de faire circuler l’eau en cercle.
• Lorsque la pompe est éteinte, la dérivation ouverte alimente la maison en eau, sans limiter son débit aux raccordements et à la viabilité des escargots.

De plus, un débit d'eau constant dans la pompe de ralenti entraînera une prolifération rapide de la cochlée.

Lors du montage de la cochlée et du moteur électrique, leurs arbres doivent être parfaitement alignés: le battage détruira rapidement le raccord ou le raccord du tuyau à bride.

Si, pour une raison quelconque, la coaxialité ne peut être assurée, une instruction simple permettra de sauver la situation:

1. Le moteur et la cochlée sont répartis sur le lit, de sorte que la distance entre les brides des arbres soit de 3-4 cm.
2. Les brides sont reliées par des sangles flexibles serrées avec des boulons. Ils sont faciles à couper vos propres mains de la bande transporteuse.

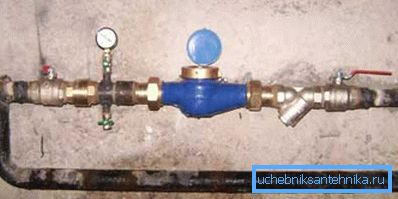

Avant d'installer la pompe, il est fortement recommandé d'installer un puisard. Le sable et les scories ne sont pas rares dans la conduite d’alimentation en eau froide; En heurtant une roue en rotation, au mieux ils vont accélérer son usure, au pire ils vont émietter une ou plusieurs pales.

En outre, le raccordement est préférable pour fournir un clapet de pompage. Les grues sphériques conviennent parfaitement à ce rôle: outre leur tolérance aux pannes, elles présentent une résistance hydraulique exceptionnellement basse.

L'entretien périodique de la pompe est réduit à l'emballage périodique du presse-étoupe.

Alimentation en eau du puits

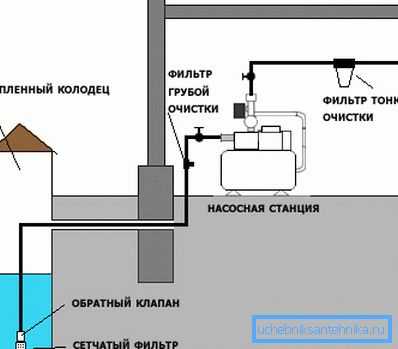

Dans ce cas, le schéma de connexion de la station de pompage au système d'alimentation en eau est extrêmement simple: il suffit de connecter la sortie de la pompe au système d'alimentation en eau, d'abaisser le tuyau d'admission vers un puits ou un autre réservoir et de fournir de l'énergie.

Subtilités, cependant, il y a ici.

• L'extrémité du tuyau d'admission doit être munie d'un clapet anti-retour. Sinon, si vous arrêtez l'alimentation électrique de la pompe, l'eau retournera simplement.
• Comment connecter la station de pompage à l'alimentation en eau si vous envisagez d'utiliser l'eau toute l'année? Il est nécessaire d’isoler le puits et la pompe installée à côté de manière fiable, et de placer l’arrivée d’eau du puits plus profondément que le niveau de gel. Le moyen le plus simple de réaliser une isolation thermique fiable avec vos propres mains est de construire une maison avec des murs isolés au-dessus du puits.

À propos, la maison résout en même temps complètement le problème du bruit de la pompe.

• Pour protéger la pompe contre les débris (branches, feuilles mortes, etc.), l'entrée est protégée par un filtre à mailles.

• L'installation après la station de pompage d'un hydroaccumulateur supplémentaire contribuera à augmenter les périodes d'arrêt de la pompe. Plus sa capacité est grande, plus la pause dans la station est longue. Le schéma avec un accumulateur supplémentaire ne sera efficace que si la vitesse de pompage dépasse le débit du puits.

Conclusion

Nous espérons que notre matériel sera utile à la fois pour l’installation de permutation et pour la construction d’un système autonome d’alimentation en eau d’une maison privée ou d’un chalet. Comme toujours, la vidéo de cet article offrira des informations supplémentaires. Des succès!
