Station de pompage de puits: appareil, variétés,

Divers équipements de pompage sont utilisés pour l’entretien des puits: il s’agit également d’équipements de surface avec accumulateurs ou réservoirs de stockage, de dispositifs submersibles et de pompes mécaniques.

Nous voulons parler des stations de pompage pour les puits, qui appartiennent aux systèmes d'approvisionnement en eau de surface.

Station de pompage

Appareil

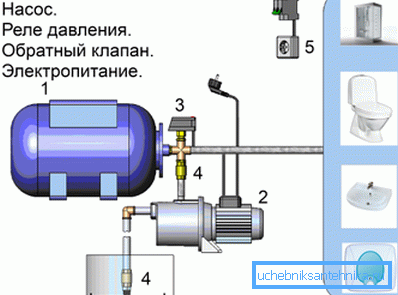

En général, une station de pompage typique est un système composé des éléments de base suivants:

• Hydroaccumulateur. Il s'agit d'un réservoir dans lequel l'eau est pompée à une certaine pression, ce qui permet au système de répondre aux besoins du système d'alimentation en eau. Cet appareil vous permet d'éviter le démarrage constant du moteur de la pompe et d'assurer une pression stable et constante dans le système.
• Pompe À ce titre, les agrégats centrifuges auto-amorçants ou vortex sont le plus souvent utilisés. Le système d'alimentation peut être équipé d'un éjecteur distant ou interne, ce qui augmente les possibilités d'aspiration dues à l'effet Bernoulli, tout en réduisant les performances globales du système.

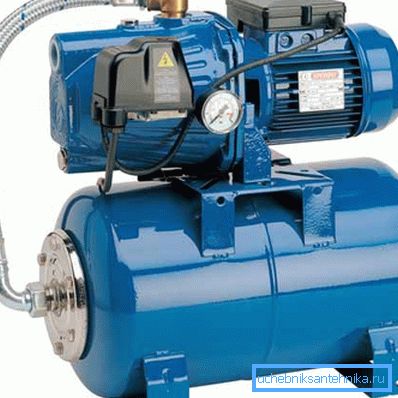

• Interrupteur de pression Nous voyons ici un élément du système de contrôle automatique, qui est configuré pour que, lorsque la pression dépasse une valeur prédéterminée, le relais coupe l’alimentation du moteur de la pompe et lorsque la pression chute en dessous d’une valeur prédéterminée, le moteur se rallume;
• Clapet anti-retour Cet élément du système ne permet pas aux liquides de s'écouler dans le sens opposé et de quitter le réservoir de stockage ou la buse d'injection d'eau, car si de l'air pénètre dans le système, la pompe peut tomber en panne.
• Nœud de connexion d'alimentation. Il s’agit d’une fiche ordinaire monophasée ou triphasée (selon la conception) de la prise correspondante. Elle contient également des fusibles et un système de mise à la terre.

L'accumulateur est très simple: à l'intérieur d'un cylindre en acier se trouve une poire en caoutchouc autour de laquelle se trouve de l'air comprimé. La poire est connectée à l'entrée, où l'eau est pompée à travers le clapet anti-retour, et à partir de laquelle cette eau entre dans le système d'alimentation en eau lorsque le robinet ou un autre appareil sanitaire est ouvert.

Lors du pompage, la poire d'eau augmente en volume, comprimant l'air dans le cylindre Ainsi, l’énergie cinétique du moteur de pompe est stockée en tant qu’énergie potentielle d’un gaz comprimé qui tend à pincer le fluide d’une poire. A l’entrée du cylindre, le pressostat est intégré dans l’espace vide du circuit d’alimentation du moteur de la pompe.

À l’aide d’écrous spéciaux, le relais est réglé de telle sorte que, lorsque la limite supérieure de pression est atteinte, le relais ouvre le circuit et le moteur s’arrête. Ensuite, lorsque de l'eau est pompée dans le réseau d'alimentation en eau pendant son fonctionnement, la pression dans le cylindre de la batterie baisse et lorsque la pression définie par le syntoniseur définit la limite de pression inférieure, le relais ferme le circuit et le moteur commence à pomper de l'eau dans le bulbe du cylindre de la batterie.

Faites attention! La conception de la station de pompage repose sur le principe de l'autorégulation ou de la commande automatique du système. Les valeurs de pression de démarrage et d'arrêt de la pompe sont déterminées sur la base des paramètres du système d'alimentation en eau, du nombre de points de prise d'eau, de la productivité du puits et d'autres paramètres.

Espèces

Pour savoir comment choisir une station de pompage pour un puits, nous devrons comprendre les types de stations et comprendre quelles sont leurs différences..

Il existe trois types principaux de systèmes, en fonction de la conception du système d'aspiration de liquide:

1. Système d'aspiration directe. La pompe crée un vide dans le tuyau d'arrivée d'eau et la pression atmosphérique pousse le liquide dans ce tuyau. Le problème du système est qu’en raison de la pression atmosphérique limitée dans l’atmosphère de notre planète (environ 1013, 25 hPa), la colonne d’eau que cette pression peut augmenter n’atteint que 10 mètres;
2. Système avec éjecteur intégré. Il y a ici une aspiration indirecte de l'eau: la pompe crée un jet qui, lorsqu'il passe à travers la buse de l'éjecteur, crée une pression réduite dans la chambre d'aspiration et tire sous son action l'eau du puits. L'avantage de ce système est que la pompe est assurée contre le fonctionnement à sec, car elle pompe en permanence de l'eau dans le circuit de recirculation;

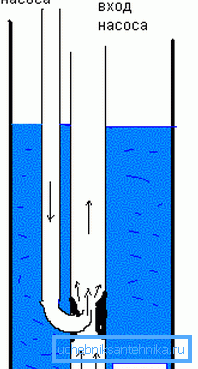

3. Système d'éjecteur à distance. Dans ce cas, la conception suppose que l'éjecteur est immergé dans le puits, et maintenant la hauteur de la colonne ne nous concerne pas, car l'appareil est situé près du miroir d'eau. Ici, l'aspiration est également réalisée indirectement à cause de l'effet Bernoulli, mais les performances et l'efficacité du système sont moins favorables à la possibilité de prélever de l'eau à grande profondeur.

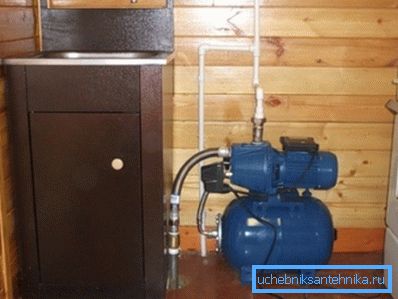

Le premier type de système peut utiliser une station de pompage pour un puits abyssin, car sa profondeur ne dépasse pas les capacités de la pression atmosphérique. En outre, ce système convient aux sources de sable peu profondes, mais si leur profondeur atteint 15 mètres (tout ce qui est supérieur à 9), une telle station ne fonctionnera pas.

Le second type a la même portée que le premier, il est simplement protégé des pannes de pompe dues aux bouchons d’air entrant dans la conduite. C'est un design plus progressif, mais son prix est plus élevé.

Le système avec éjecteur à distance (submersible) vous permet de pomper de l'eau à une profondeur d'environ 40 mètres. Le plus souvent, cette option est utilisée à une profondeur de 20 ou 25 mètres, mais les performances d'une telle pompe sont limitées à une faible efficacité et ne fonctionnent donc pas bien pour les exploitations avec un grand nombre de points de captage d'eau.

Il existe également des constructions dans lesquelles un réservoir de stockage est utilisé à la place d'un hydroaccumulateur, dans lequel la pompe est activée et désactivée à l'aide d'un mécanisme à flotteur. Un tel modèle est considéré comme obsolète, car l'eau inondera votre maison lorsque le flotteur tombera en panne, et nous ne nous attarderons pas dessus en détail.

Pour faciliter le calcul de la consommation d'eau de la plomberie à domicile, nous avons compilé un tableau avec les valeurs moyennes de la consommation de divers appareils de plomberie:

Si vous additionnez le débit de tous vos points d'eau, vous obtiendrez les performances nécessaires pour le fonctionnement simultané de tous les robinets.

Faites attention! Pour déterminer le type d’équipement dont vous avez besoin, vous devez connaître le niveau du miroir d’eau dans le puits (niveau dynamique), ainsi que les performances requises du système d’alimentation en eau. Connaissant ces paramètres, vous pouvez facilement sélectionner l'unité souhaitée.

Les avantages

Comme on le sait, non seulement les stations de surface, mais également les pompes submersibles sont utilisées pour équiper les aquifères. Quels sont les avantages des unités extérieures au submersible?

Ils ne sont pas nombreux, mais ils sont assez significatifs:

• L'avantage le plus important est le faible coût comparé aux appareils coûteux et profonds. Si vous n'avez pas besoin de fournir de meilleures performances ou de pomper de l'eau d'une grande profondeur, il est alors peu logique de dépenser de l'argent pour un appareil submersible pour un puits;
• L'emplacement en surface permet un accès facile et pratique à l'équipement pour son entretien et sa réparation en cas de panne ou d'accident. Pour effectuer les nettoyages ou les réglages des pompes pour puits profonds, celles-ci doivent être retirées du carter, ce qui est très gênant et pas toujours facile;
• Lorsque l'unité tombe en panne, elle peut être facilement remplacée, car le coût du remplacement d'un tel équipement de pompage pour un puits ne sera pas beaucoup affecté par le budget familial, et la complexité du travail est disponible même pour l'amateur;
• Un appareil avec éjecteur intégré ou à distance ne craint pas l’entrée d’air dans le système, car le circuit de recirculation remplit constamment la pompe avec de l’eau;
• De nombreux modèles de stations peuvent être utilisés comme option portable pour l'arrosage des jardins ou à d'autres fins.

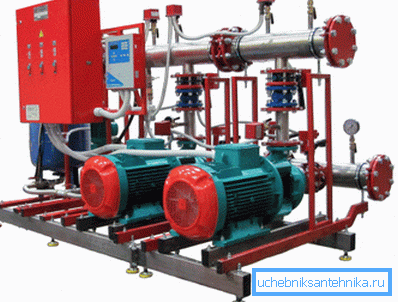

Faites attention! Comme le montrent les caractéristiques, il est conseillé d’utiliser des systèmes d’alimentation en eau de surface dans le pays, dans une petite ferme, dans un ménage privé à faible consommation d’eau. Pour l'entretien de puits artésiens ou de très grandes exploitations, ces stations ne conviennent pas.

Inconvénients

Comme tout autre équipement, les dispositifs de transfert d'eau de surface présentent plusieurs inconvénients:

• La profondeur du puits, qui peut être desservie par une station conventionnelle sans éjecteur submersible, ne dépasse pas 8 à 9 mètres. Pourquoi pas 10.3? Ceci est dû à la perte et aux conditions de travail non idéales de l'équipement;
• Une pompe de surface ou une station centrifuge produit un bruit plutôt perceptible et, lorsque l'équipement est situé à l'intérieur de la maison, ce bruit est entendu par ses résidents.
• Lors de la préservation du chalet d’été pour l’hiver, l’unité située en surface devra être cachée ou emportée avec vous, car elle peut être volée ou endommagée;

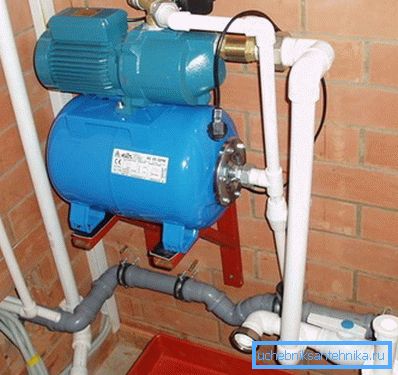

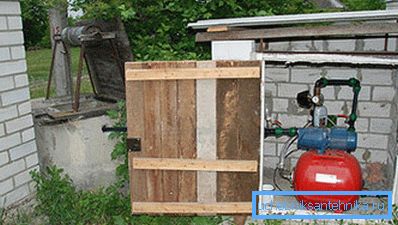

• La station requiert une certaine place dans la salle technique, dans le local technique ou dans le sous-sol, ce qui n’est pas toujours possible d’attribuer;
• Lorsque le moteur tourne, une vibration suffisamment puissante se produit et peut endommager les structures de bâtiment environnantes et le pipeline connecté au système.

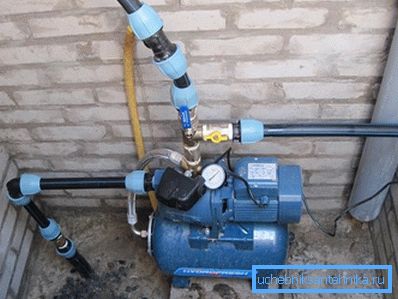

Faites attention! Malgré toutes les lacunes et limitations, la station de pompage habituelle avec une pression de 45 mètres est suffisante pour les besoins d'une famille de 4 personnes.

L'assemblée

Pour ceux qui souhaitent connecter l'équipement de leurs propres mains, nous avons compilé une petite instruction:

1. À l'emplacement choisi de la station, nous établissons une base solide. Le moyen le plus pratique est de fabriquer un podium en brique ou en béton de 1,2 à 1,4 mètre de haut;

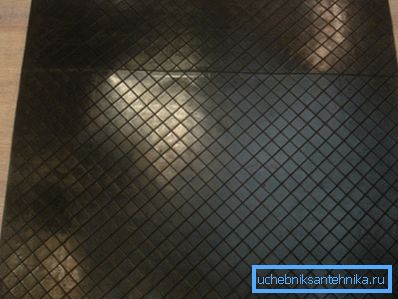

1. Nous plaçons un tapis en caoutchouc d'une épaisseur de 10 à 20 mm sur le podium pour amortir les vibrations. Nous installons le complexe sur des jambes, fixons les jambes avec des ancres au podium à travers les trous de fixation;

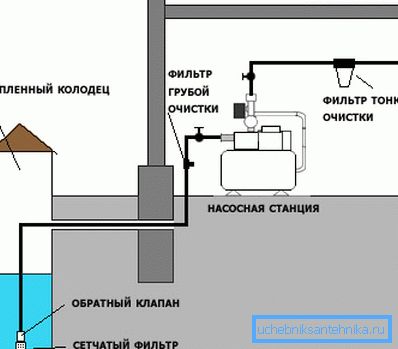

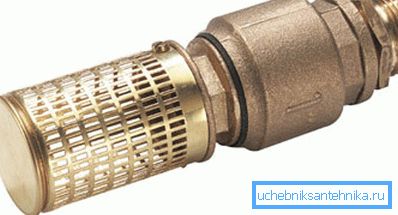

1. Du puits au site de pompage, nous creusons une tranchée au-dessous du niveau de gel du sol dans lequel nous posons un pipeline de polyéthylène ou d’autres matières plastiques. Nous complétons l'extrémité d'aspiration du tuyau avec un clapet anti-retour et un filtre grossier (un petit maillage en acier inoxydable ordinaire;

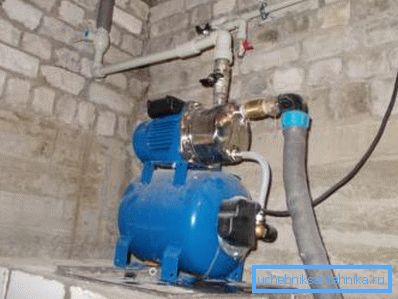

1. Au bout du tuyau provenant de la source d'eau, nous enroulons le raccord en pouce avec un filetage externe, auquel nous attachons un clapet anti-retour, puis un raccord d'angle en métal, suivi d'un robinet droit «américain». Tout cela est connecté au port d'aspiration du système;

1. La sortie de l'unité se poursuit par une grue «américaine», à laquelle nous attachons un couplage rotatif combiné (90 degrés) en polypropylène aux filets. Souder le tuyau d'eau au couplage;

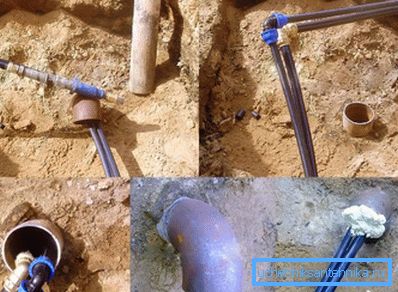

1. Le tuyau d'aspiration vertical est raccordé à la partie horizontale de la canalisation souterraine avec des raccords ou des raccords pivotants;

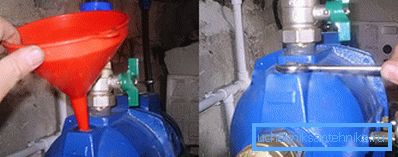

1. Remplissez la pompe d'eau à travers un trou spécial (lisez les instructions de l'appareil), ouvrez les robinets et effectuez un test de fonctionnement du système;

1. Si le test réussit, nous creusons dans les tranchées, puis scellons et fermons l'endroit où les tuyaux pénètrent dans le puits.

Conclusion

Comme il ressort de nos instructions, l’installation et le raccordement de la station de pompage ne sont pas si difficiles. Pour assembler la plomberie, vous pouvez appeler l’assistant et le faire vous-même en suivant les instructions du guide fourni. Également vous aider la vidéo dans cet article.
