Stations de pompage de puits: définition, principe de

Beaucoup de chalets et de maisons de campagne n'ont pas de système central d'approvisionnement en eau et sont obligés de s'équiper eux-mêmes sous la forme de puits ou de forages, car la présence d'un approvisionnement en eau ininterrompu est l'un des principaux indicateurs de confort.

Pour assurer une alimentation en eau ininterrompue, une station de pompage spéciale est installée sur le puits ou les puits, qui fournit une maison ou un site résidentiel avec une pression d’eau constante. Cela vous rend indépendant du système central, des voisins ou de l'eau apportée par les pétroliers.

Ces stations sont généralement collectées de manière indépendante et sont installées sur des puits d'Abyssinie, où le niveau de l'aquifère est situé à une profondeur de 5 à 15 mètres.

Qu'est-ce qu'une station de pompage

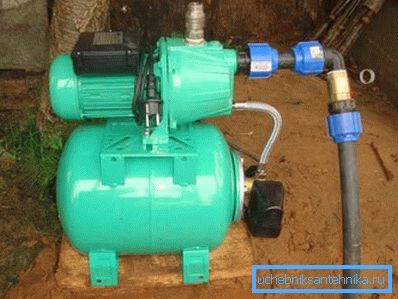

La station de pompage pour le puits d'Abyssin est constituée d'un ensemble de différentes unités et d'un système de tuyauterie servant à extraire l'eau potable d'un puits, à la nettoyer et à créer une pression constante et ininterrompue dans le système d'alimentation en eau de la maison..

Les stations peuvent différer les unes des autres:

• la présence de différentes unités;
• système de capteur;
• pouvoir.

Cependant, le principe de fonctionnement est le même pour tout le monde.

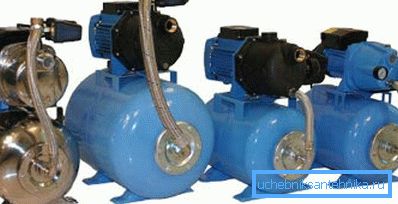

Le package d'un tel système comprend:

• pompe à amorçage automatique pour forcer le mouvement du fluide;

• accumulateur hydraulique d'un volume compris entre 10 et 100 litres, en fonction du nombre de consommateurs et du volume requis de fluide consommé;

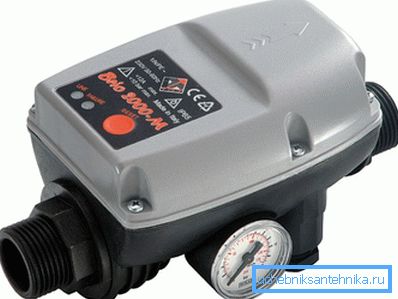

• interrupteur de pression dans le système;

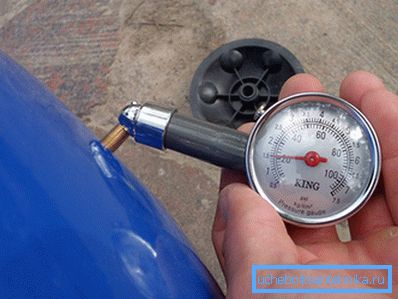

• manomètre;

• des pipelines pour diriger l’eau vers les consommateurs;
• système de filtrage grossier et fin.

Des composants tels que l'accumulateur hydraulique et la pompe électrique sont sélectionnés pour chaque système séparément, en tenant compte de nombreux indicateurs. Avant de choisir une station de pompage pour un puits, il est nécessaire d'effectuer un grand nombre de calculs.

Il est extrêmement difficile de déterminer vous-même les paramètres du système. Il est donc recommandé de contacter des sociétés spécialisées, où des ingénieurs qualifiés, possédant une vaste expérience, effectueront tout le travail nécessaire. Le prix d'un tel service n'est pas si élevé, mais il ne faut pas le négliger.

Principe de fonctionnement

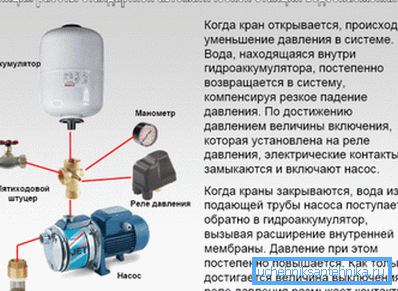

Le principe de fonctionnement de la station est aussi simple que possible. La pompe électrique remplit le réservoir d'alimentation en eau, créant ainsi une pression dans le système d'alimentation en eau à partir du puits. Lorsque vous ouvrez la vanne de n'importe quel consommateur, la pression dans le réservoir commence à diminuer.

Lorsque la valeur minimale est atteinte, le pressostat est activé et met la pompe électrique en marche. Une fois que la pompe a rempli le réservoir et créé la pression maximale requise, le relais est réactivé et éteint la pompe.

De nombreux systèmes sont équipés d'automatismes qui contrôlent la charge de la pompe, sa température et sa vitesse. En l'absence de fluide dans le système ou de surchauffe du moteur électrique, l'automatisme le déconnecte, l'empêchant de se rompre.

Types de pompes

Dans la plupart des cas, la station de pompage dans le puits est complétée par des pompes centrifuges à auto-aspiration, qui peuvent avoir deux variantes de conception:

• l'éjecteur est intégré au boîtier de l'unité;
• éjecteur à distance;
• unités sans éjecteur;
• pompes à plusieurs étages.

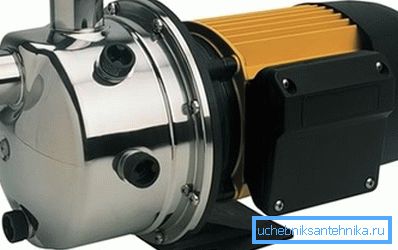

1. Les unités avec éjecteur intégré (photo) fournissent une pression élevée dans le système. Le jet de sortie peut atteindre 40 mètres. Toutefois, le fluide de travail peut être levé à une profondeur maximale de 8 mètres. Ces unités peuvent fonctionner en l'absence de liquide sans surchauffe. Au démarrage, la pompe évacue l'air accumulé dans le système, puis aspire le liquide. Ces pompes sont fiables, mais elles ont aussi l’inconvénient du bruit. Pour cette raison, une telle station de pompage est initialement installée dans le puits pour atténuer le bruit.

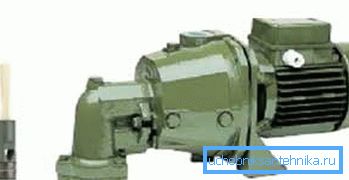

1. Les appareils équipés d'un éjecteur portable (photo) peuvent soulever de l'eau jusqu'à une profondeur de 45 mètres. De telles unités, lorsqu'elles fonctionnent, produisent peu de bruit et sont généralement installées dans la maison. L'éjecteur à distance est abaissé dans le puits et immergé dans l'eau. Ces appareils consomment une petite quantité d’énergie à haute performance, mais avec de l’air dans le système, la pompe surchauffe rapidement et s’arrête. Pour empêcher le fluide de s'écouler dans le puits, un clapet anti-retour spécial est installé sur la conduite d'aspiration.

1. Les stations sans éjecteur (photo) sont fondamentalement différentes des stations à éjecteur selon le schéma de fonctionnement. Le principe de fonctionnement est un système de puits à plusieurs niveaux, chacun ayant sa propre pompe, pompant l’eau au niveau supérieur. Le réservoir de travail principal est installé à une certaine hauteur au-dessus du sol, créant ainsi la pression de gravitation naturelle de l'eau dans le système d'alimentation en eau de la maison. Un tel système est utilisé pour fournir de l'eau à un grand nombre de consommateurs dans une région donnée. Aujourd'hui, on peut les observer sous forme de tours de hautes eaux avec une partie haute étendue, mais dans les maisons privées, un tel système est rarement utilisé en raison de la difficulté d'installation.

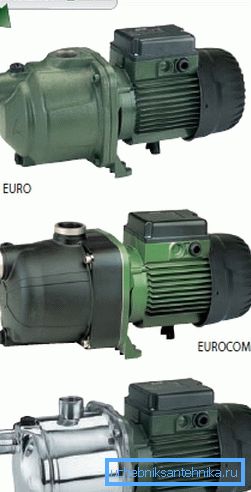

2. La station de pompage du puits abyssin, dotée d’une pompe centrifuge à plusieurs étages (vortex), est utilisée dans les systèmes nécessitant une très haute pression. Les unités dans leur conception sont aussi simples que possible et fonctionnent pratiquement sans bruit. Ils n'ont pas besoin de clapet anti-retour, car ils en sont déjà équipés. Peut travailler au ralenti et ne pas avoir peur de l’air. Cependant, ils nécessitent un bon système de filtration, puisqu'un petit grain de sable, s'il est libéré dans la pompe, peut l'endommager.

Comment choisir une station de pompage

Le choix d'une station de pompage pour un puits est l'événement le plus important. Aujourd'hui, il existe un grand nombre de fabricants différents sur le marché qui, avec leur assortiment, peuvent satisfaire les besoins de tous les clients.

Conseil: Avant de prendre une décision concernant l’acquisition d’une telle station pour votre maison, vous devez d’abord examiner les caractéristiques de la source elle-même. Chaque puits ou puits est fourni avec un mode d’emploi assorti de spécifications techniques.

Dans ce manuel, vous pouvez trouver:

• bien la profondeur;
• diamètre du boîtier;
• niveau d'eau statique et dynamique à la source;
• le débit du puits;
• la performance.

Après avoir examiné toutes ces données, vous serez en mesure de comprendre quelle station de pompage choisir pour le puits afin que celui-ci fonctionne efficacement et sans surcharge.

Ensuite, vous devez calculer la quantité moyenne d'eau consommée, en tenant compte d'indicateurs tels que:

• le nombre d'habitants dans la maison;
• disponibilité de systèmes d'irrigation ou d'irrigation;
• appareils électroménagers consommaient de l'eau (chaudière, lave-vaisselle, lave-linge).

Il est à noter que de tels calculs sont extrêmement difficiles à réaliser sans connaissances théoriques particulières, ce qui explique pourquoi la station de pompage du puits doit être calculée par des professionnels utilisant des programmes informatiques spéciaux.

Où installer une station de pompage

La station peut être installée à trois endroits:

• caisson bien;
• sous-sol d'une maison d'habitation;
• structure séparée.

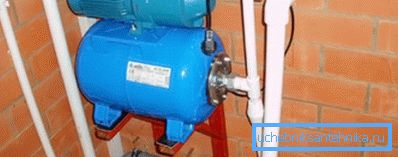

En termes de praticité et de facilité de maintenance, il est préférable de choisir une unité au sous-sol de la maison. Dans ce cas, le sous-sol doit être isolé de l'humidité et chauffé, car le système comporte des composants électriques susceptibles de tomber en panne et de provoquer un court-circuit. Ils peuvent également geler si la température dans le sous-sol tombe en dessous de zéro en hiver.

L'unité doit être installée sur un support en bois ou en plastique sans toucher les murs du bâtiment, car pendant le fonctionnement, la pompe électrique crée des vibrations.

Si vous installez une station de pompage pour puits avec vos propres mains dans le caisson en raison du bruit du moteur électrique, le caisson lui-même doit également être réchauffé et la station doit être installée au-dessous du niveau de gel du sol. Habituellement dans les zones tempérées, le niveau de gel ne dépasse pas 2,5 mètres.

Conseil: si la profondeur de la mine est supérieure à 12 mètres, il est préférable d’utiliser une station à deux tuyaux avec un éjecteur. Avec une profondeur de puits inférieure à 12 mètres, un système à une seule conduite suffit.

Si le système génère beaucoup de bruit, mais que vous ne souhaitez pas l'abaisser dans le caisson en raison des inconvénients liés à la maintenance, vous pouvez construire une petite extension à côté d'un puits ou d'une maison, dans lequel la station sera située. Cependant, cette structure doit être isolée, imperméabilisée et une ventilation est prévue pour la pièce.

Procédure d'installation et de connexion de la station

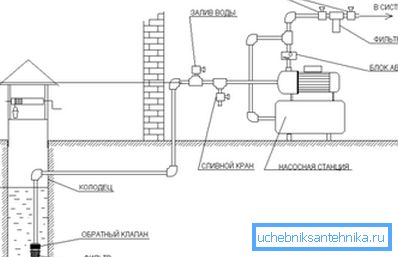

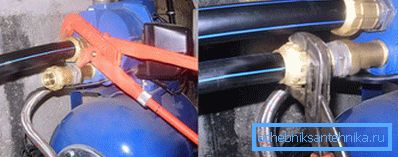

Examinons en détail le raccordement de la station avec un éjecteur au système d’alimentation en eau d’un immeuble résidentiel.

• la première chose qui va à l’éjecteur (appareil en fonte avec trois sorties);

• un filtre à mailles est monté dans le côté aspiration de l'éjecteur pour empêcher les grosses particules de pénétrer dans le système;

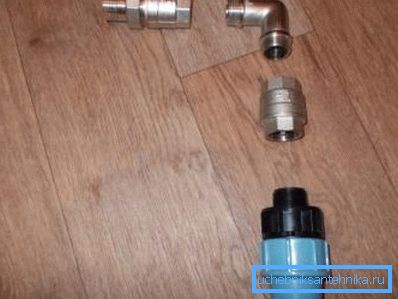

• Les raccords de l'adaptateur sont reliés aux sorties d'éjecteur pour être connectés aux tuyaux en plastique (s'ils ne sont pas intégrés à l'éjecteur lui-même);

• Les tuyaux en plastique sont posés dans des tranchées pour le pipeline (les tranchées sont creusées à une profondeur inférieure au gel du sol et fournissent une isolation supplémentaire);

• l'éjecteur est installé à la profondeur souhaitée et le trou de la sortie du tuyau du puits est scellé de manière étanche;
• généralement, un filtre grossier à eau est installé avant d'entrer dans la pompe, ce qui purifie l'eau des petites particules de sable;
• à la sortie de la pompe, placez un filtre fin qui purifie l'eau des éléments lourds dissous sous forme de fer et de sels;
• le réseau électrique pour alimenter l'unité doit être équipé de sa propre machine automatique.

Faites attention! Il est nécessaire de régler correctement le pressostat et de s’assurer qu’il fonctionne pour la première fois. Habituellement, le fabricant joint les instructions pour un réglage précis.

Étant donné que ces systèmes fonctionnent avec des moteurs électriques et disposent de nombreux composants électroniques pour assurer un fonctionnement correct, il est extrêmement important de protéger les équipements contre les surtensions dans le réseau électrique. Les protecteurs de surtension réguliers ne conviennent pas pour cela.

Conclusion

Il est fortement recommandé d’obtenir une alimentation sans coupure. Vous pouvez installer un système de protection spécial dans le système électrique de toute la maison, mais un tel équipement est assez coûteux.

Il est extrêmement important de surveiller l’état de tous les filtres intégrés au système et de les empêcher de s’encrasser. Plus le filtre est sale, plus il est difficile pour la pompe de pomper de l'eau et elle doit fonctionner à des charges élevées. Et cela entraîne une surchauffe, une usure accrue des pièces frottées et une durée de vie réduite.

Assurez-vous également de regarder la vidéo dans cet article afin de reconstituer la base de connaissances avec des informations utiles.
