Les schémas des réseaux d'approvisionnement en eau fournissent le nécessaire pour la vie et la gestion de l'approvisionnement en eau, sans quoi, à notre époque, aucun logement ne peut le faire. Schéma axonométrique de l'approvisionnement en eau est l'élément principal du projet, sur la base duquel la construction du système. Nous examinerons les principaux types de câblage de tuyauterie à l'intérieur et à l'extérieur de la maison et donnerons également un certain nombre de conseils utiles à ceux qui décident de construire le réseau de leurs propres mains.

Réseaux externes et sources d'eau

Puits et puits peu profonds

L'approvisionnement en eau centralisée est l'option la plus acceptable, car vous n'êtes pas obligé de construire et d'entretenir l'intégralité du réseau, ni de résoudre le problème de l'extraction de l'eau. Cependant, toutes les régions ne disposent pas d'un tel confort, notamment en ce qui concerne les maisons de campagne. Par conséquent, la première question à laquelle le propriétaire est confronté est la question de la source de l’approvisionnement en eau.

Ici le choix est petit - vous ne pouvez réaliser que deux options:

1. Forer un puits dans un aquifère sous pression (puits dit artésien). C'est l'option la plus acceptable en termes de qualité et de fonctionnement, mais également l'option la plus complexe et la plus coûteuse pour la construction;
2. Creusez un puits ou percez un puits peu profond (le puits dit «à sable»). Ici, les coûts sont minimisés, un puits ou un puits abyssin peuvent être construits indépendamment, aucun permis ni équipement spécial n’est requis.

Dans ce chapitre, nous examinerons la deuxième option - un puits et un puits peu profond. En fait, les différences entre ces options ne sont réduites que par la méthode d’ouverture de l’aquifère et la qualité de l’eau dans les deux cas est à peu près la même. Le puits est considéré comme un peu plus sûr en raison de la profondeur accrue et de la bouche fermée.

Il est plus facile de creuser un puits en utilisant des anneaux en béton armé: d’abord, une pelle creuse un trou peu profond pour l’adapter à l’anneau, puis abaissez le premier anneau, nivelez-le et commencez à creuser. Au fur et à mesure qu'il descend, les éléments suivants sont ajoutés en haut - et ainsi de suite. C'est la méthode la plus simple et la plus sûre.

Le puits sur le sable n’est pas très complexe non plus, cependant, du matériel de forage et la participation de spécialistes sont déjà nécessaires. Aujourd'hui, de nombreux enthousiastes forent eux-mêmes de tels puits. En outre, certains d'entre eux créent même des appareils de forage artisanaux, mais ceci est l'exception plutôt que la règle.

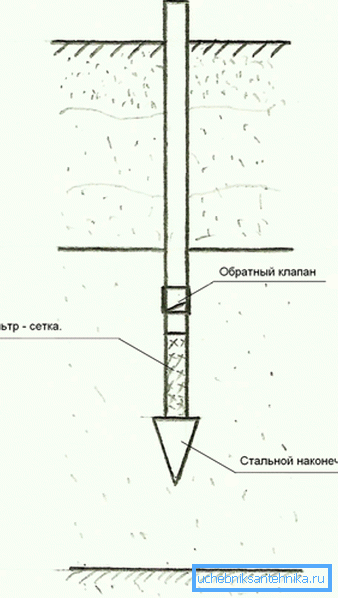

Le puits Abyssin (ou le puits Abyssin) est le plus simple en exécution indépendante. En fait, il s’agit d’un tuyau à pointe effilée qui perce le sol jusqu’à l’aquifère. L'eau commence à pénétrer dans les trous des murs au bas du tuyau et, à l'aide d'une pompe, peut être retirée et envoyée à la maison.

Dans les puits et les puits peu profonds, l’eau n’est pas de grande qualité, car il existe un échange avec le fluide de surface, en particulier lors d’inondations et de fonte saisonnière de la neige. En outre, l'épaisseur du filtre naturel varie de 4 à 30 - 40 mètres, ce qui n'est pas tellement.

Un autre inconvénient est une ressource plutôt limitée. Avec la consommation active d'une famille nombreuse avec une ferme, une telle source peut être épuisée en 5 à 20 ans. Bien sûr, il existe de nombreux exemples d'années de service, mais cette fonctionnalité doit être prise en compte.

Enfin, les puits peu profonds nécessitent un fonctionnement constant, sinon ils sont envasés et cessent de fonctionner. Les puits sont également concernés, mais ils peuvent être nettoyés et réutilisés, mais avec les puits, c'est beaucoup plus difficile à faire.

Faites attention! Les puits et les puits dans le sable sont peu coûteux et faciles à construire, mais la qualité de leur eau laisse beaucoup à désirer. Pour une utilisation dans les aliments, cette eau nécessite un nettoyage et une préparation soigneux.

Puits artésiens

Si vous voulez avoir une source d’eau de haute qualité, choisissez un puits artésien. Cette espèce se distingue par le fait que l'eau monte d'une profondeur considérable - 50 à 150 mètres d'un aquifère calcaire. Avant d'entrer dans cet horizon géologique, le liquide passe énormément, nettoyé progressivement d'impuretés et filtré.

En outre, en raison du contact avec divers types de sols et de roches, l’eau est minéralisée, ce qui est très utile pour notre corps. La minéralisation peut souvent être trop élevée, mais ce problème est résolu en utilisant un filtrage chimique.

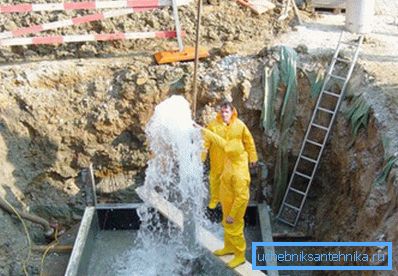

Une autorisation est nécessaire pour le développement de sources artésiennes et le travail ne peut être effectué que par une organisation spécialisée. De plus, en cas de pollution de l'horizon, vous serez légalement responsable envers l'État.

Avantages des sources artésiennes:

• Haut degré de purification de l'eau grâce à la filtration naturelle. Le liquide traverse une grande épaisseur de roche avec différents degrés de perméabilité et est complètement nettoyé;
• Eau de haute qualité en termes de composition minérale. Le liquide est enrichi avec un grand nombre de minéraux présents dans le sol;

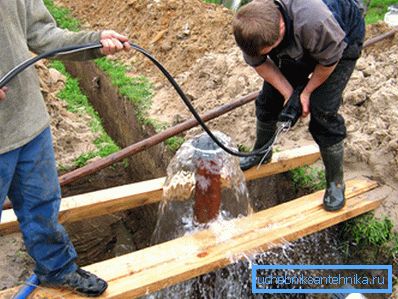

• Dans la plupart des cas, les horizons calcaires sont soumis à une forte pression et l'eau remonte à la surface. Ceci élimine le besoin d'équipement de pompage sérieux et simplifie la maintenance du système;
• La ressource des lacs profonds est pratiquement inépuisable, la durée de vie de la source est donc beaucoup plus longue que celle du puits;
• Les puits artésiens sont caractérisés par de hautes performances, vous pouvez donc construire un point de production d'eau dans plusieurs zones adjacentes. Cela réduira considérablement les coûts.

Faites attention! Le coût élevé de leur construction et la nécessité d'obtenir des autorisations auprès des autorités de surveillance de l'État et des services sanitaires constituent un inconvénient majeur de toutes les sources artésiennes.

Réseaux internes

Disposition en té

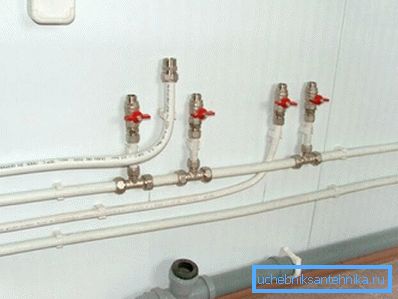

La méthode la plus courante de distribution des tuyaux internes du système d'alimentation en eau est un circuit séquentiel ou en té. Il diffère en ce que tous les appareils sont connectés en série.

Habituellement, le système est organisé comme ceci:

1. Il y a une colonne montante d'eau chaude et froide, qui est connectée directement à la ligne principale;
2. Des tuyaux horizontaux ou des lits de bronzage partent de la colonne montante à travers un tee. Le plus souvent, utilisez un câblage inférieur lorsque la chaise longue est au sol ou dans la chape;
3. Plus loin de la chaise longue, à travers les tés, les tuyaux de gaine sont drainés vers chaque appareil.

Faites attention! Avec une telle disposition de tuyau, la consommation de matériaux de construction sera minimale. Le volume des travaux d'installation est également faible, respectivement, le coût du projet sera inférieur.

Cependant, il y a un inconvénient majeur: avec la mise en marche simultanée de deux ou plusieurs dispositifs de prise d’eau (un robinet dans la cuisine et une douche dans la salle de bain), la pression de l’eau baisse sensiblement, respectivement, moins de liquide coule dans chaque dispositif. Toujours sur les grues les plus éloignées, la pression sera nettement inférieure à celle des grues situées près de la colonne montante.

Cette fonctionnalité n’est pas essentielle pour les petites maisons ou les appartements urbains. Toutefois, pour les grands hôtels particuliers et les cottages dotés de nombreuses chambres et salles de bains, cet inconvénient sera notable et réduira le confort de l’alimentation en eau.

Câblage collecteur

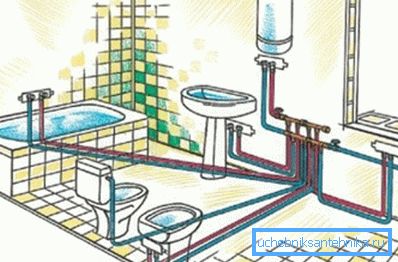

Pour les grandes maisons et les appartements de plusieurs pièces avec plusieurs salles de bains, la distribution par collecteur de conduites d’eau est plus souvent utilisée. Il diffère en ce que la doublure de la colonne montante à chaque appareil sanitaire séparément.

En conséquence, lorsque deux vannes ou plus sont activées simultanément, il n’ya pas de chute de pression notable dans le système. Dans le cas d’un grand nombre de résidents et de vastes zones de la pièce, cette caractéristique est importante et même décisive lors du choix d’un système d’alimentation en eau.

Un autre avantage du système avec câblage de collecteur est la possibilité de déconnecter n’importe quel appareil de l’alimentation en eau sans interrompre l’alimentation en fluide des autres points de la prise d’eau. Dans le cas de pannes et de réparations, ainsi que du remplacement de la plomberie, cette fonctionnalité est très importante.

Les inconvénients d’un tel système sont notamment les suivants:

• Pour la mise en œuvre du système nécessite un nombre beaucoup plus grand de tuyaux, raccords et autres équipements;
• La construction du système est plus complexe et prend plus de temps;

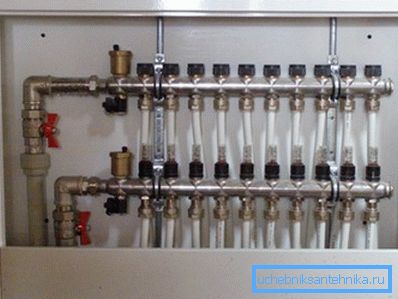

• Nécessite une unité collectrice et une armoire sanitaire. Parfois, un sous-sol ou une pièce séparée est utilisé à la place d'un placard;
• Le circuit nécessite l'utilisation d'un réducteur de pression.

Vous pouvez également noter que l’instruction implique l’utilisation de tuyaux en plastique plus coûteux. En outre, un grand nombre de chaises longues horizontales doivent être cachées quelque part, ce qui nécessite soit une décoration spéciale, soit un ombrage mural. Vous pouvez également masquer les tuyaux dans la chape au cours de la finition brute.

Faites attention! La plomberie avec câblage de capteur a un coût et une complexité plus élevés dans la construction. Cependant, pour les grandes maisons et les chalets, il n'y a pas de meilleure alternative.

Conclusion

Le système de plomberie peut être organisé de différentes manières. Après avoir lu l'article, vous serez en mesure de déterminer quel est le schéma du meilleur collecteur ou de la ligne de départ de l'aqueduc, ainsi que de choisir une source d'eau appropriée. La vidéo de cet article vous aidera à mettre en pratique votre projet d'approvisionnement en eau à domicile.
