Système de plomberie externe et d'évacuation des eaux usées:

Avant de procéder à l’installation des communications externes, il convient de rappeler que leurs exigences contiennent un code de construction pour la plomberie externe et les égouts. Le non-respect de ses exigences peut perturber l'équilibre écologique sur le site, entraîner la pénétration des eaux usées dans le sol et la contamination de l'aquifère. De plus, le système lui-même peut rapidement échouer.

Documents réglementant l'installation de réseaux externes

Le document principal selon lequel l’installation de la tuyauterie extérieure est réalisée est le SNiP N ° 3.05.04 / 85.

En outre, il est nécessaire de prendre en compte les dispositions des collections suivantes:

• SNiP №III / 4/80;
• SNiP № 3.01.03 / 84;
• SNiP № 3.01.01 / 85;
• SNiP n ° 2.04.02 / 84.

Les communications prêtes doivent être mises en service conformément au document SNiP n ° 3.01.04 / 87.

Selon les normes, les conduites d’eau pour les analogues de la plomberie et des égouts externes peuvent être:

• amiante-ciment;
• l'acier;
• béton armé;
• fonte de fer;
• en céramique;
• en plastique.

Faites attention! Maintenant, le plus souvent utilisé des produits de tuyaux polymères. Ils doivent être étiquetés pour une installation en extérieur. De tels tuyaux ont généralement une couleur noire avec une bande bleue.

Exigences générales pour la disposition des pipelines

Selon SNIP № 2.04.02 / 84, la partie externe de l’alimentation en eau devrait comporter des éléments obligatoires.

Composants du système de plomberie

1. Installation de prise d'eau.
2. Pipeline, livrer des ressources à l'entrée de la maison.
3. Réservoir de stockage (château d'eau).
4. Un bâtiment d'inspection devrait être situé devant le pipeline.. Lorsque des puits d'inspection sont installés sur l'alimentation en eau externe, des vannes d'arrêt y sont montées.
5. Pour augmenter la pression (pression) à la valeur souhaitée, le système est équipé d'une station de pompage d'eau.
6. Unité de filtration, purifier l'eau à l'état de boire.

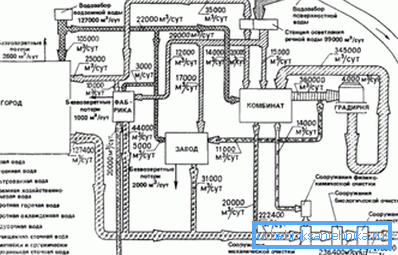

L'entreprise commune sur les systèmes d'approvisionnement en eau externes les divise en deux catégories, en fonction de leur objectif.

1. Le type de ménage fournit de l'eau potable aux propriétaires.
2. L'analogue de feu est conçu pour éteindre les incendies.
3. La version de production sert au transport de l'eau technique. Il est utilisé pour le refroidissement des équipements, la fabrication de produits, etc.
4. Arrosage des espèces nécessaires à l'irrigation des plantes.
5. Le type d'approvisionnement en eau en circulation sert à réduire la consommation d'eau.
6. Le plus souvent, le réseau combiné est réglé entre les mains. Il peut être utilisé, par exemple, pour arroser les plantes et alimenter le site en eau potable.

Facteurs pris en compte

1. Poser les tuyaux pour l'assemblage du réseau, ne permettent pas la pénétration dans leur surface, les déchets et les eaux souterraines. Les produits et accessoires eux-mêmes ne doivent pas être contaminés.
2. La communication se déroule conformément au projet approuvé.
3. Les tranchées avant la pose des tuyaux doivent être vérifiées pour leur conformité aux dimensions de conception.
4. Les tuyaux pour les réseaux en forme de cloche à écoulement libre doivent être placés avec l'extrémité allongée vers le flux d'eau.
5. Sur les tronçons droits, vous devez surveiller en permanence la rectitude de l'installation réseau.
6. Les instructions recommandent que les communications des tuyaux en métal soient traitées avec un composé anticorrosion.

Configuration du réseau

1. La tranchée doit être creusée dans la prise d’eau, au-dessous du niveau de gel du sol, au moins 20 cm.
2. Lors de l'inspection des puits, des vannes d'arrêt sont installées pour la plomberie extérieure. Leur diamètre et leur type doivent être spécifiés dans les spécifications.

Faites attention! Si le système doit être connecté à un système commun d'approvisionnement en eau commun, il est préférable de confier son raccordement aux employés de Vodokanal. Le câblage à l'intérieur de la maison peut être fait indépendamment.

1. La pente minimale de l’alimentation en eau extérieure doit être de 3 cm par mètre, dans la direction de la prise d’eau.
2. La section minimale des tuyaux pour les normes d’assainissement de la rue est définie en fonction de son type. S'il s'agit d'un réseau domestique séparé complet - 200 mm, si le système d'orage pluvieux est de 250 mm.

Le diamètre des conduites d'eau extérieures est déterminé en fonction de la consommation d'eau, ainsi que de la résistance hydraulique de tous les segments du système.

Dans ce cas, le diamètre minimal de l’alimentation en eau externe est:

• pour un réseau de services publics dans les grandes agglomérations, ainsi que des installations industrielles - 100 mm,
• dans les zones rurales - 75 mm.
• Si le bâtiment est à plusieurs étages - 150/200 mm.

Arrangement mutuel des réseaux d'ingénierie

1. Lors de la pose en parallèle de conduites, l'alimentation en eau et les eaux usées doivent être espacées d'au moins 40 cm.
2. Il est strictement interdit d'installer un réseau d'égout dans le secteur de l'approvisionnement en eau sanitaire.
3. Lorsque vous ne pouvez pas vous passer des systèmes, vous devez poser les tuyaux à un angle droit. Les traverser à angle aigu est interdit. Dans le même temps, il est nécessaire d'observer la pente de l'alimentation en eau externe.
4. Les conduites d’eau doivent être placées au-dessus des eaux usées. À leur intersection, l’écart vertical entre eux devrait être d’au moins 0,4 m.
5. Si des tuyaux en plastique sont utilisés pour l'installation de systèmes, ils sont protégés par des gaines en acier au niveau des sites d'intersection. La longueur, et donc le prix de ces éléments, dépend du type de sol. S'il s'agit d'argile, la longueur du tubage doit être de 5 m dans les deux sens à partir du point d'intersection. Dans un sol fortement filtrant (par exemple, sableux), le chiffre augmente jusqu'à 10 m.
6. L'écart entre l'entrée des canalisations d'égout et d'eau dans le bâtiment doit être d'au moins 1,5 m.

Conclusion

Construire des communications en plein air, vous devez vous conformer aux règles et règlements de construction. Ils sont contenus dans les SNPI, ces documents doivent être étudiés avant le travail.

La vidéo dans cet article contient beaucoup plus utile.
