Tableau des tailles des conduites d’eau: sélection de

Quiconque envisage d'installer lui-même le système d'alimentation en eau devrait étudier les dimensions standard des conduites d'eau disponibles sur le marché. Ces informations seront très utiles car, ne connaissant que les sections et les diamètres des pièces utilisées dans le travail, nous pourrons sélectionner les raccords et adaptateurs appropriés, ainsi que pour équiper la connexion aux appareils ménagers.

Vous trouverez ci-dessous des informations générales sur les tailles de conduite, ainsi que des données de référence qui faciliteront votre sélection d’équipement au stade de la conception.

Paramètres de base

Dimensions clés

Pour la construction de systèmes d'alimentation en eau chaude et froide, on utilise aujourd'hui des tuyaux en divers matériaux.

Si vous envisagez d’effectuer l’installation vous-même, vous utiliserez probablement les types suivants:

• Acier.
• Cuivre
• Polyéthylène.
• Polypropylène.
• Métal-plastique.

Bien que la gamme de produits de chaque catégorie soit assez large et que les sections soient fondamentalement normalisées, certaines différences subsistent. C'est pourquoi lors de l'achat de matériaux pour la pose de plomberie dans une maison privée, vous devez faire attention aux paramètres fonctionnels des produits.

Les dimensions des conduites d’eau sont déterminées par ces valeurs:

• Dn est le diamètre nominal.
• Dу - passage conditionnel (section interne, exprimée en millimètres).
• Épaisseur de paroi (plus il y a - plus la structure est solide et plus la pression qu’elle supportera sera élevée).
• Diamètre extérieur

Faites attention! La taille du diamètre extérieur est très importante lors de la planification d’une installation cachée d’alimentation en eau et de la préparation des rainures pour l’établissement des contours. Dans d'autres cas, il vaut mieux utiliser le concept de «passage conditionnel».

Pouces et millimètres

Très souvent, les fabricants indiquent la taille des conduites d’eau en pouces - et un millimètre au maximum peut causer une connexion insuffisamment étanche:

• Il est rare que de telles situations se produisent lors de l’assemblage de produits du même matériau, mais lors du remplacement, par exemple, de structures en acier par du plastique ou du cuivre, vous pouvez vous retrouver dans une situation désagréable.
• La chose est que les pouces sont utilisés pour marquer le fil qui est coupé sur la surface extérieure. Et étant donné que l'épaisseur de paroi de différents modèles peut varier, il existe un risque d'erreur.

Astuce! Pour ne pas confondre, il est préférable de ne pas se focaliser sur le diamètre extérieur du produit, mais sur la valeur de Dу - c'est précisément cela qui correspond au marquage en pouces.

Les dimensions les plus courantes des conduites d'eau en mm et en pouces sont indiquées dans le tableau ci-dessous:

En ce qui concerne l'utilisation pratique, ils se concentrent généralement sur les données suivantes:

• Les instructions recommandent l'utilisation de tuyaux de section transversale allant de 3/4 pouce à 1 1/2 pouce, en fonction de la capacité requise.
• Les produits plus épais sont généralement utilisés pour la pose de colonnes montantes et l’arrangement de routes revêtues d’eau.

Dimensions globales

Métal

Jusqu'à récemment, les pièces les plus courantes pour la pose de conduites d'eau étaient des produits en acier.

L'étiquetage de ces éléments indique généralement deux paramètres:

1. Diamètre extérieur
2. Épaisseur du mur

Pour connaître la section transversale interne, il suffit de soustraire deux épaisseurs de paroi (en millimètres) de la taille du diamètre.

Le mélange d'acier le plus populaire est indiqué ci-dessous:

Bien que le prix du matériau ne soit pas démocratique, des circuits de cuivre sont parfois utilisés pour l’alimentation en eau. Leurs dimensions sont quelque peu différentes des produits en acier:

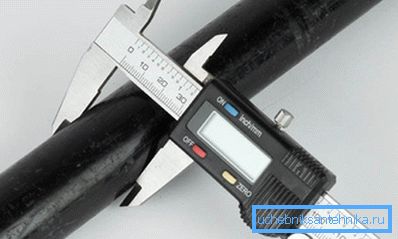

Astuce! En choisissant des éléments métalliques pour l'installation de l'alimentation en eau, il est utile de mesurer les dimensions de plusieurs produits du lot acheté à l'aide d'étriers. La précision de la définition sera donc bien supérieure!

En plastique

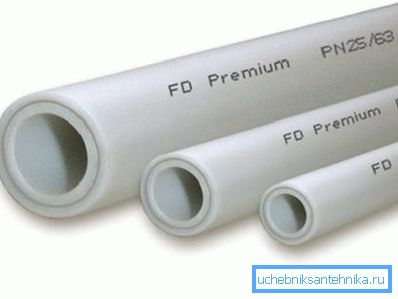

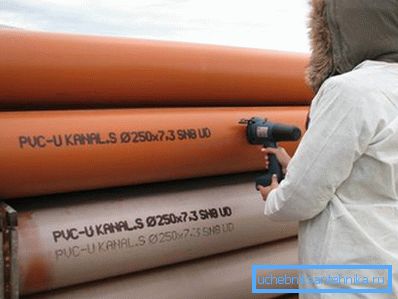

Les dimensions des tuyaux en plastique pour l'alimentation en eau, qui sont aujourd'hui largement utilisés comme alternative aux contours métalliques, sont également très diverses. Dans le même temps, de nombreux fabricants de pièces en polypropylène, en polyéthylène et en métal-plastique utilisent leurs propres grilles dimensionnelles. Il est donc souhaitable d’utiliser des conceptions de la même marque dans le même système.

Bien sûr, les divergences, si elles se produisent, seront insignifiantes, mais pour un maître inexpérimenté, elles peuvent être difficiles.

Le tableau des tailles des tuyaux en plastique pour l'alimentation en eau (polypropylène de densité différente) contient des informations sur les modèles les plus populaires. Toutes les dimensions sont en millimètres:

Bien sûr, lors de l’établissement de communications, d’autres tailles de conduites d’eau en plastique peuvent être utilisées. Cependant, pour résoudre la plupart des problèmes rencontrés lors de l'exécution de réparations de routine, les informations indiquées dans le tableau seront bien suffisantes.

Conclusion

Les dimensions des tuyaux de plomberie doivent être respectées aussi précisément que possible. Même avec un écart d'un pouce, la connexion hermétique de deux sections du réseau ou la connexion du raccord sera presque impossible, ce qui signifie que la fiabilité de l'ensemble du système sera compromise (voir aussi l'article Quelle profondeur de conduites d'eau est optimale).

Vous pouvez étudier les dimensions et le marquage plus en détail en lisant les documents réglementaires et en visionnant la vidéo de cet article.
