Tranchée de plomberie: normes, exigences, caractéristiques

Une tranchée pour un système d'alimentation en eau est un type particulier d'aménagement du sol nécessaire pour la pose de canalisations, à savoir des canalisations pour le transport d'eau potable. Malgré la simplicité apparente de cette tâche, il est nécessaire de respecter un certain nombre de règles et règlements pour effectuer un travail.

Nous voulons parler de ces règles et vous aider à comprendre comment creuser correctement une tranchée sous la conduite d'eau.

Pose de pipeline

Manières réelles

Les technologies de construction modernes reposent sur deux méthodes principales de pose souterraine de conduites d’eau:

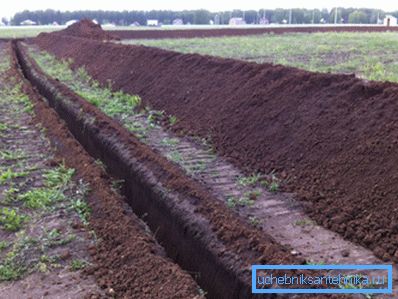

1. Pose d'une conduite d'eau dans une tranchée. Dans cette méthode, avant l'installation du pipeline, le développement du sol à la profondeur de conception, la préparation de la fondation, le renforcement des parois de la tranchée sont effectués. Une fois la pose terminée, le remblayage est effectué et la zone située au-dessus de la zone de travail est affinée.

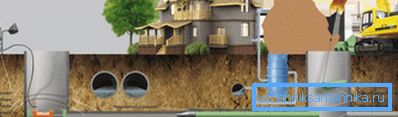

2. Pose sans adduction d’eau. Cette méthode est plus progressive et implique la perforation du sol entre deux puits technologiques, suivie de la pose du tuyau dans le trou résultant. L'aménagement des sols, le remblayage et l'aménagement paysager ne sont pas nécessaires dans ce cas.

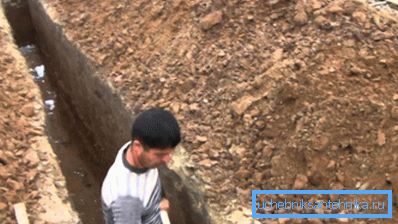

La méthode de pose ouverte (tranchée) vous permet de faire face à de petites quantités de travail de vos propres mains avec des outils simples:

• des pelles
• ferraille,
• perforateur, etc.

Il est bien adapté aux exploitations agricoles rurales, car le sol n’est pas recouvert d’asphalte, les bâtiments sont rares, les communications et les infrastructures ne sont pratiquement pas concurrentielles. Par conséquent, les dommages et les travaux de restauration ultérieurs seront minimes.

Le remplacement sans tranchée de l'aqueduc, ainsi que son installation, nécessitent un équipement spécial et du personnel qualifié. La méthode est basée sur le forage directionnel horizontal ou la perforation du sol à l'aide de pointes spéciales et d'un jet d'eau sous pression.

Excellent pour les zones urbaines avec des bâtiments denses et des infrastructures développées, où la méthode ouverte n'est parfois pas disponible.

Faites attention! Pour organiser des communications dans un secteur privé, la méthode ouverte est tout à fait acceptable. La méthode sans tranchée est possible pour surmonter les autoroutes et autres obstacles similaires.

Règles de développement des tranchées

Donc, pour travailler en dehors de la ville, vous pouvez utiliser la méthode ouverte de pose de tuyaux. Nous avons donc besoin d'une tranchée.

Afin de le construire correctement, vous trouverez l’instruction utile, car nous avons rassemblé les exigences de base et des éclaircissements utiles sur un certain nombre de points:

• Il est conseillé de creuser un fossé le long du chemin direct le plus court. Si cela n’est pas possible, il est divisé en segments de droite avec des virages de 90 °, parfois d’autres angles de virage sont admissibles;
• La profondeur de la tranchée est une caractéristique très importante. Selon SNiP, compte tenu des charges dynamiques possibles, la profondeur minimale de pose devrait être d’au moins un mètre, mais les conditions climatiques de notre pays imposent une restriction différente: le fossé doit être environ 30 cm plus profond que la profondeur de gel du sol dans votre région (environ 2 km). - 3 m, pour les régions méridionales - 1,2 à 1,3 m);
• La largeur de la tranchée ne doit pas être inférieure à 70 cm lors de la pose de canalisations d’eau pour SNiP. Toutefois, ces normes strictes s’appliquent lorsque vous travaillez avec des services professionnels. Dans le jardin, vous pouvez être guidé par le diamètre de la conduite et la commodité du travail. Habituellement creusé à la largeur d'une pelle - 45 - 50 cm;

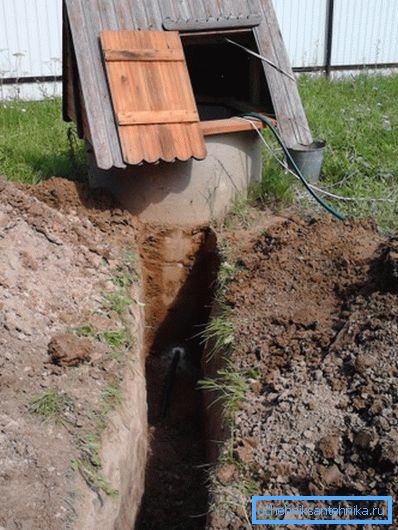

• Lors de la pose de conduites d’eau, il est nécessaire d’observer une pente de 0,002 - 0,005 dans la direction du puits s’il ya une vanne de vidange pour vider le système en cas de réparation ou de préservation pour l’hiver;
• La plomberie et les eaux usées dans une tranchée ne correspondent pas à toutes les règles et réglementations. Cependant, cette exigence est souvent ignorée lors de l'utilisation de tuyaux en plastique dans des manchons de protection. Nous ne le recommanderions pas;
• Le câble et le système d'alimentation en eau peuvent être posés dans la même tranchée, sous réserve de la condition suivante: le câble (jusqu'à 35 kV) est placé dans un tuyau en plastique au-dessus du système d'alimentation en eau, la distance entre eux étant d'au moins 25 cm et au-dessus du câble d'au moins un mètre de sol;

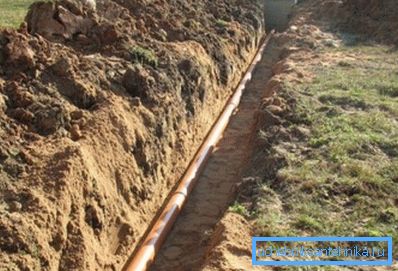

• Le fond de la tranchée doit être serré et percuté. Il est souhaitable que le tuyau repose sur le sol avec un corps parfaitement ajusté.

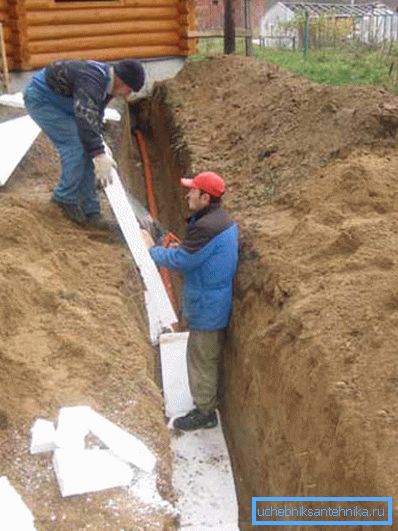

En plus de ces règles, vous aurez besoin d'un certain nombre de conseils. Ainsi, dans les régions septentrionales et dans la voie du milieu, il est préférable de recouvrir le tuyau d’une couche de mousse ou de laine minérale. Parfois, des gelées extrêmes surviennent et cette mesure peut vous protéger d'un accident.

Lors du remplissage du fossé, en particulier au stade initial (les premiers 25-30 cm), jetez le sol doucement dans le coin de la tranchée. Évitez les mottes, briques, pierres et autres débris lourds encrassés, sinon le tuyau pourrait être endommagé.

Faites attention! Demandez aux habitants comment creuser une tranchée sous l’eau, le prix vous conviendra peut-être et vous ne pourrez que contrôler le processus. Les travaux de terrassement ne sont pas la chose la plus excitante à faire.

L'utilisation de la technologie

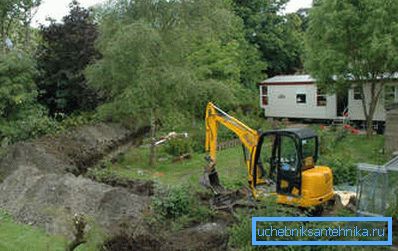

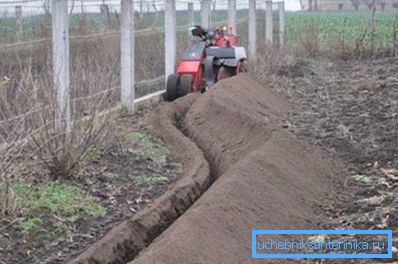

Vous pouvez également aider l'application de la technologie. Aujourd'hui, toute la masse de mini-excavatrices légères, de motoblocs et autres biens similaires est disponible sur le marché de la construction. Souvent, le loyer d’un tel appareil n’est pas si coûteux, et le travail se fait en quelques heures à peine, vous n’avez même pas le temps de vous ennuyer.

S'il y a une tranchée ou un obstacle similaire sur le chemin, vous pouvez appliquer la méthode de perforation du sol. Pour ce faire, des deux côtés de l'obstacle, ils creusent des puits à un demi-mètre de profondeur au-dessous de la profondeur du joint et la longueur du puits doit être d'un mètre et demi à deux mètres. La largeur est d'environ 1 à 1,2 m.

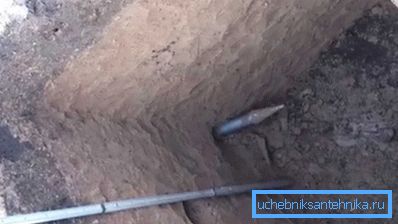

Un tuyau d'acier est coupé en sections de 1 m chacune, aux extrémités desquelles un fil est coupé. Aussi besoin de couplages. Une pointe conique est faite d’une seule pièce avec une masse, au bout de laquelle un petit trou est laissé.

Ensuite, ils prennent une pompe à eau et mettent le tuyau dans le puits. Ensuite, la pointe est enfoncée dans le sol en direction du deuxième puits, une section de tuyau est enroulée sur son extrémité à l'aide d'un raccord, un tuyau est inséré dans le tuyau et de l'eau est fournie.

Une pince ou une clé est fixée au corps du tuyau, et le tuyau est poussé dans le sol à l'aide de ferraille (il convient de noter qu'avec une bonne pression d'eau, tout se passe comme sur des roulettes).

Lorsque le tuyau est complètement entré, le segment suivant lui est attaché et ainsi de suite jusqu'à ce que le site soit complètement perforé.

Faites attention! Il faudra plusieurs heures pour surmonter le trajet habituel à deux voies, sans avoir à restaurer l'asphalte et à bloquer le mouvement.

Conclusion

Le creusement de tranchées est une méthode acceptable pour la pose de canalisations d’eau dans les zones rurales. Si vous connaissez les règles et réglementations de base du travail, elles peuvent être effectuées indépendamment ou avec le recours à la technologie. La vidéo de cet article vous aidera à comprendre certaines des nuances du processus.
