Trou d'homme: caractéristiques de l'appareil et types

Les trappes des bouches d'égout, bien qu'elles ne soient ni complexes ni coûteuses, remplissent néanmoins une fonction assez importante. Ils ferment la lumière du puits, empêchant ainsi la pénétration de précipitations et de débris à l'intérieur, tout en protégeant les personnes et les animaux de compagnie des chutes dans un trou.

Naturellement, il est nécessaire de choisir les trappes en fonction de la tâche à effectuer et des charges à exposer. Et comme l'industrie moderne produit ces pièces dans une vaste gamme, cet article vous aidera à comprendre l'abondance des options disponibles.

But et diversité

Conception de puits d'inspection

Pour un fonctionnement plus efficace de la plomberie, des égouts et d’autres systèmes de communication, il est nécessaire d’avoir accès aux tuyaux et aux câbles souterrains. Et pour assurer cet accès tout au long de la bande, des "puits d'inspection" - puits verticaux - sont installés, permettant ainsi d'évaluer l'état, d'ajuster ou de réparer la communication..

Un puits typique comprend les éléments suivants:

• Salle de travail. Situé dans la partie inférieure, il comprend des tuyaux et des câbles, ainsi qu'une caméra dans laquelle une personne peut être présente pendant le travail. Une salle de travail à part entière n’est équipée que des puits de visualisation des principales autoroutes, tandis que sur de petits réseaux (systèmes d’égouts peu profonds d’une maison privée, par exemple), pour économiser de l’argent, ils essaient de s'en passer.
• Un puits est un canal vertical reliant des communications ou une salle de travail à une surface. Avec une grande profondeur (de 2 m et plus), il peut être complété par une échelle fixe.

• Trou d'homme - permet d'accéder à l'intérieur du puits. Dans la plupart des cas, se compose de deux parties: un col fixe, monté de manière fixe dans la partie supérieure de la tige, et un couvercle amovible.
• Dans certains puits, le cou a une structure plus complexe et est équipé de deux couvercles - protecteur et obturateur. Le dispositif de verrouillage a une masse relativement petite, cependant, il a une résistance mécanique élevée et est équipé d'un verrou sophistiqué. Le plus souvent, des capuchons de verrouillage en acier sont installés sur les puits des réseaux de câbles pour empêcher le vol de métaux non ferreux. (Voir aussi l'article Couverture pour le puits: comment installer.)

Trou d'homme requis

La fiabilité de l'ensemble du système dépend de la conception du couvercle de regard.

En règle générale, cet élément est caractérisé par:

• Haute résistance mécanique pour résister aux charges de piétons et de circulation intenses. Pour éviter les casses, ces pièces sont en fonte, polymères, béton armé, etc.
• Masse importante, excluant presque toute ouverture spontanée.

Faites attention! Les modèles caractérisés par un faible poids sont nécessairement équipés de serrures complexes à pivot.

• Surface texturée lisse qui assure l'adhérence de la semelle des chaussures et des pneus avec la trappe. Les trappes lisses ne sont presque jamais faites, à l'exception des modèles conçus pour un montage encastré sous une couche de revêtement.
• Haut degré d'étanchéité pour protéger le contenu du puits de l'humidité. Certains couvercles font des ouvertures spéciales pour l'ouverture, mais ceci n'est permis que pour l'équipement des systèmes d'approvisionnement en eau et d'égout.
• La forme du couvercle est généralement uniforme ou convexe. L'utilisation de parties concaves est irrationnelle, car dans ce cas, l'écoutille devient un lieu d'accumulation d'eau de pluie et, en hiver, de neige et de glace.

Caractéristiques du mécanisme de verrouillage

Dans la plupart des cas, la connexion de verrouillage du couvercle avec le cou n’est pas difficile. Sa tâche principale est d'empêcher une ouverture spontanée sous la pression d'un pied ou d'une roue, mais également de fixer le couvercle dans le cou et de l'empêcher de bouger.

En règle générale, ces composés sont de deux types:

• Les pièces en fonte et en sable polymère sont fabriquées avec des saillies latérales qui, une fois posées, s'insèrent dans les rainures correspondantes du col.
• Les produits en plastique peuvent avoir une connexion filetée et être équipés de poignées pliantes.

Faites attention! Les détails en béton armé ont souvent la forme d'un cône fortement tronqué et fonctionnent selon le principe du bouchon, sans aucune fixation.

Toutefois, les trappes installées sur des puits avec des fils téléphoniques ou des câbles électriques peuvent également être équipées d'un mécanisme de verrouillage:

• Les serrures les plus courantes sont du type à drapeau, dans lequel des saillies en acier forment un crochet entre le cou et le couvercle.
• Connexion filetée moins couramment utilisée avec un boulon qui a un secret.
• Cependant, le plus fiable est le mécanisme de détente qui verrouille le couvercle dans le cou lorsqu'il est verrouillé.

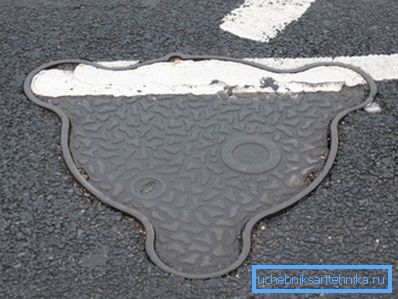

D'autres modèles peuvent également être utilisés à l'étranger et vous pouvez en voir quelques-uns sur les photos de notre article.

Classification des trappes

Pour que chacun ait la possibilité de choisir une trappe en fonction des besoins d'une situation particulière, plusieurs options ont été développées pour classifier ces pièces. Le plus populaire est la classification par classe de charge.

Selon ce document, les trappes sont divisées en:

• Léger (taille normale et petite taille) - peut être utilisé dans les zones piétonnes, les espaces verts et les ménages privés.
• Médiums - sont utilisés dans les parcs de stationnement et les trottoirs.
• Heavy - sont installés sur les chaussées avec une intensité de trafic moyenne et élevée.
• Coffre lourd - utilisé sur les autoroutes interurbaines à fort trafic.
• Super lourd - monté dans des entrepôts, aérodromes, ports, etc.

De plus, les bouches d'égout sont divisées en plusieurs catégories en fonction du matériau de fabrication. C'est cette classification que nous allons consacrer aux sections suivantes de l'article.

Construction en fonte

Spécification selon GOST

Les plus courants sont les structures en fonte. GOST sur les trous d'homme en fonte pour trous d'homme prévoit le respect des exigences suivantes:

• Les constructions conformes à cette norme doivent être adaptées à l’une des quatre tailles: tronc léger, lourd, lourd et réparation. La masse des produits doit correspondre à leur type.
• Chaque capuchon doit être étiqueté pour l'usage auquel il est destiné. Les principaux symboles de marquage sont les suivants: B - Systèmes d’approvisionnement en eau, K - Réseaux d’égouts, D - Bouches d’incendie, D - Systèmes pour l’écoulement des eaux de pluie.

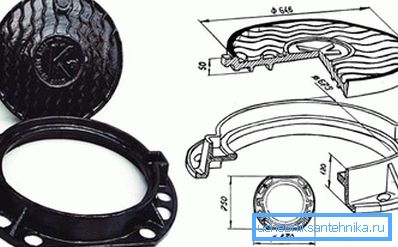

• La surface de la couverture doit être côtelée. Les nervures peuvent être de forme ondulée ou tangentielle (voir les dessins et les schémas de l'article).

• Les cols sont fabriqués par moulage par injection à partir de fonte de la marque СЧ15 et plus. Pour la fabrication des housses, les matières premières utilisées ne sont pas inférieures à SCh45.

Faites attention! Si la conception prévoit l’équipement d’un joint en caoutchouc, sa dureté ne peut être inférieure à 40 unités selon GOST 3634 - 99.

Avantages et inconvénients

Les avantages des trappes en fonte sont évidents:

• Le matériau peut supporter des charges allant jusqu'à 75-80 tonnes.
• En respectant la technologie de production, la durabilité d'un produit est garantie.
• Les déformations thermiques des pièces métalliques massives sont minimes.

Les inconvénients sont également présents:

• Prix ​​élevé
• Poids considérable et, par conséquent, difficultés pour déplacer la couverture.
• La possibilité de produire un arc électrique au contact du métal.
• Et surtout, ces trappes volent systématiquement et passent dans la fonderie.

Produits à base de sable polymère

La production

Au lieu des structures en fonte de fonte, il est actuellement proposé d'utiliser des trappes en matériau polymère-sable.

Ces produits sont fabriqués selon le schéma suivant:

• Les matières premières polymères de haute résistance sont chauffées à des températures supérieures à 300⁰ Avec, atteindre le chiffre d'affaires maximum.
• Dans le polymère en fusion, le sable de quartz soigneusement tamisé ainsi que des additifs colorants et stabilisants ont été soigneusement sélectionnés.
• Selon le pigment utilisé, le produit peut être vert, rouge, orange - en général, il peut être rendu invisible à la fois sur le fond du revêtement et contrasté pour attirer l'attention.
• Le mélange résultant est agité jusqu'à l'obtention d'une masse homogène.
• L'armature métallique est posée dans des formes spéciales. L'épaisseur des barres de renforcement détermine en grande partie la résistance du produit.

Faites attention! La présence de renfort facilite la recherche des écoutilles cachées sous la neige et la glace. Pour trouver un trou d'homme sur la route glacée, il suffit d'utiliser le détecteur de métal le plus simple.

• Le mélange polymère-sable est versé dans le moule renforcé, après quoi la pièce est envoyée dans la section de pressage avec séchage supplémentaire.
• Le produit fini est enlevé et soumis à un traitement de finition - nivellement des bords, élimination des bavures, etc.

En fonction de l'épaisseur du polymère et du diamètre de la barre de renforcement, les trappes en polymère-sable sont divisées en plusieurs catégories:

• Léger - ne pèse pas plus de 45 kg, peut supporter des charges allant jusqu'à 3 tonnes. Le choix optimal pour la majorité des terrains personnels et de possession privée.
• Moyen - ont presque la même masse, mais grâce à l’utilisation de renforcements plus épais, ils peuvent supporter des charges jusqu’à 6 tonnes. Peut s'adapter sur les routes à faible trafic.
• Lourd - pesez plus d'un demi-centner, "tenez-vous" jusqu'à 15 tonnes. Ils sont presque un remplaçant à part entière de la fonte sur les routes.

Avantages et inconvénients

Ce type de produit présente plusieurs avantages:

• La capacité de charge est tout à fait suffisante pour une utilisation dans la plupart des situations.
• En raison de la relativement petite masse, les trappes se montent facilement à la main.
• La conception sophistiquée facilite l'ouverture et la fermeture de la trappe.
• Contrairement aux produits métalliques, le couvercle et le cou ne se "collent" pas, même par temps de gel.

Faites attention! Le respect de la grille dimensionnelle au stade du pressage permet d’obtenir une étanchéité maximale du regard.

• Le matériau (composite polymère-sable avec additifs) n'est pas sujet à la pourriture ni à la corrosion et ne se déforme pas, même en cas de brusque changement de température.
• La trappe s'avère très résistante au gel, car le mélange ne perd pas de sa résistance à basses températures.
• Le coût des produits est également inférieur à celui de la fonte. Ceci s’explique par la simplicité du processus technologique: la production n’a pas besoin d’un four capable de fondre du métal.

Cependant, le principal avantage est le manque d'intérêt des intrus. Voler de tels produits n'a pas de sens, car ils contiennent le minimum de métal. Et il est très difficile de l'extraire d'un monolithe polymère.

Quant aux inconvénients, ils ont également lieu:

• Pour les routes avec des charges extrêmes, il est préférable de choisir la fonte. En tout état de cause, la production en série de trappes en polymère d’une capacité portante supérieure à 50 tonnes n’a pas été réalisée à ce jour.
• La durabilité du polymère chargé est également inférieure à celle du métal. Les instructions jointes à la plupart de ces produits garantissent un service de 20 ans. En règle générale, cette période est beaucoup plus longue mais, après 40 ans, il faudra encore changer les éclosions. En ce qui concerne les produits en fonte, aujourd'hui, dans certains endroits, ceux qui ont été coulés pendant le «NEP» servent parfaitement.

Autres variétés

Bien entendu, la liste des pièces utilisées ne se limite pas à ces deux variétés.

Les plus populaires, en plus de la fonte et du sable polymère, comprennent également les trappes en plastique et en béton armé:

• Les constructions en plastique sont fabriquées à partir de technopolymères à base de PVC. La méthode la plus courante est le moulage par injection.
• Les avantages des constructions en plastique des plaques d'égout comprennent une faible masse et un coût relativement faible.
• Dans le même temps, une élasticité importante, ainsi qu'une grande fragilité à basses températures, limitent l'utilisation de ces produits. Le plus souvent, ils sont utilisés dans les parcelles de jardin, et ils sont installés où pratiquement personne ne se promène.

• Les structures en béton armé avec armature en acier sont également utilisées assez souvent. Ils ont une bonne marge de sécurité, car ils peuvent être installés sur des chantiers de construction et autres objets similaires.
• Pour extraire la pièce du goulot, on utilise un support en acier qui est soudé à la cage de renforcement lors de la fabrication.
• Les principaux inconvénients des produits en béton sont un aspect inesthétique et une difficulté d'installation à ras du cou. Dans la plupart des cas, le "liège" en béton est utilisé comme mesure temporaire, par exemple pour boucher le trou du puits lors du vol d’une trappe en fonte ordinaire.

Conclusion

La trappe des trous d'homme en sable de polymère, ainsi que des produits en plastique et en fonte, peut être utilisée sur votre site. (Voir aussi l'article Couvercle en plastique du puits: comment choisir.) Il est important de choisir un modèle qui conviendra le mieux aux tâches qui lui sont assignées.

Mais les produits en béton armé ne doivent être utilisés qu'au stade de la construction: ils ne sont pas très beaux et vous trébucherez régulièrement sur le bord en saillie. Un aperçu plus détaillé des détails décrits, vous pouvez regarder la vidéo dans cet article.
