Tuyau flexible pour l'alimentation en eau: sélection,

Dans cet article, nous allons parler de ce qu’est une conduite flexible pour un système d’alimentation en eau, quand il est justifié de l’utiliser et quelles sont les limites de son fonctionnement. Le sujet de l'article présente un intérêt considérable car, dans certains cas, l'utilisation de connecteurs rigides est gênée par le manque d'espace ou la configuration complexe des surfaces adjacentes sur lesquelles l'installation est effectuée.

L'eye-liner souple permet un effort minimal pour effectuer les travaux d'installation à la maison et à la campagne dans toutes les conditions.

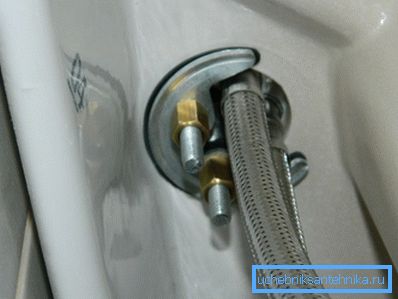

Sur la photo - un exemple de connexion du mélangeur dans la salle de bain

Principales variétés et leurs caractéristiques

Flexible de douche

Des conduites d'eau flexibles sont utilisées pour connecter ces appareils ou d'autres appareils de plomberie à la plomberie.

Parmi les avantages évidents de ce type de composé, on notera les suivants:

  • prix raisonnable du résultat fini par rapport à l'utilisation de communications dures;
  • la fiabilité et la durabilité de la connexion, à condition que les travaux d'installation soient corrects;
  • simplicité et facilité de connexion;
  • la possibilité d'effectuer des travaux d'installation à l'aide d'un outil simple.

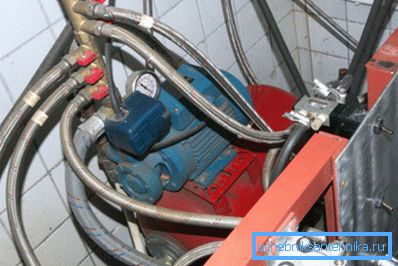

Manchons en caoutchouc dans une gaine métallique lors de l'équipement d'une station de pompage

L'une des conditions importantes garantissant une connexion de haute qualité est le choix judicieux d'un liner flexible.

Il existe actuellement deux types de tuyaux sur le marché:

  • Modifications du caoutchouc dans la gaine de renforcement métallique - le type de connecteurs le plus abordable et le plus facile à fabriquer. En raison de la facilité de fabrication, le prix de ces produits est le plus abordable. Structurellement, le raccord est un tube flexible, aux extrémités duquel les manchons sont enfoncés - d'une part avec un écrou-raccord et d'autre part avec un raccord ou également avec un raccord-raccord.

Important: malgré la présence d’une tresse de renforcement, le noyau en caoutchouc est utilisé après plusieurs années de fonctionnement pour être recouvert de microfissures, ce qui a un effet défavorable sur le degré d’étanchéité.

  • Les modifications de fonctionnalité des soufflets sont similaires à celles de la catégorie de produit précédente.. Mais il y a une différence significative, ici, au lieu de tresse, un manchon ondulé résistant à l'usure est appliqué. Une autre particularité est que les manchons ne sont pas sertis mais directement soudés au manchon. En raison de ces caractéristiques structurelles, les connecteurs sont plus durables et fiables. De plus, les connecteurs à soufflet sont conçus pour une large gamme de températures de fonctionnement.

Caractéristiques des tuyaux en caoutchouc en tresse métallique

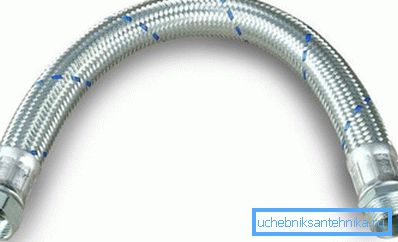

Raccord de qualité pour eau froide

Le tuyau flexible de plomberie moderne 1 2, ainsi que des produits similaires avec d’autres tailles, est un substitut digne des tuyaux en plastique. Comme indiqué plus haut, l'eye-liner flexible vous permet de travailler dans des conditions exiguës et, si nécessaire, de déplacer le mélangeur ou l'évier raccordé d'un endroit à l'autre sans avoir besoin de démontage.

La facilité d’auto-assemblage est assurée non seulement par la souplesse du tuyau, mais également par la présence de joints en caoutchouc insérés dans la cavité interne de l’écrou-raccord et par la présence de bagues d’étanchéité sur les raccords. C'est-à-dire qu'en achetant ce type de connecteurs, vous obtenez non seulement le tuyau lui-même, mais également des raccords pour sa connexion.

Lorsque vous choisissez une doublure souple avec tresse métallique, vous devez faire attention aux moments tels que:

  • Limites de température. Les tuyaux peuvent être conçus pour de l'eau froide ou chaude. Les modifications pour l’eau froide sont tressées avec des bandes bleues tissées, tandis que les produits d’eau chaude sont marquées avec des bandes rouges.
  • Pression de travail maximale - indiquée sur le marquage sur l'autocollant, moins souvent sur le marquage directement sur la gaine.
  • Le matériau utilisé pour la fabrication du tube. Selon la teneur en caoutchouc, la résistance et la durabilité du caoutchouc peuvent être plus ou moins grandes. En outre, il existe des produits en caoutchouc technique, qui sentent pendant toute la durée de vie. Dans le même temps, il existe des produits en caoutchouc alimentaire, qui ne sent pas et ne nuisent donc pas à la qualité de l'eau consommée.
  • Le matériau utilisé dans la fabrication de la tresse. En règle générale, l'acier inoxydable ou l'acier galvanisé est utilisé pour fabriquer la tresse de protection. Il est facile de distinguer les uns des autres, car l'acier galvanisé brille moins et présente une teinte grise caractéristique. Dans ce cas, il est préférable de choisir des produits à tresse en acier inoxydable, car ils ne durent pas plus longtemps.
  • La longueur du produit En règle générale, des modifications de tuyaux d'une longueur allant de 40 cm à 1,5 mètre sont disponibles sur le marché. Dès le début, il est important de choisir la bonne longueur afin de ne pas rallonger le tuyau court par la suite.
  • La durée de vie du produit peut durer de 1 à 10 ans. En règle générale, plus l'eye-liner est cher, mieux c'est.

Désavantages opérationnels communs

Ouverture de la tresse suite à la torsion du tuyau

Quels sont les défauts de fonctionnement les plus souvent caractéristiques d'une gaine flexible sur la base d'un tuyau en caoutchouc?

  • Sertissage insuffisant de la chemise et, par conséquent, possibilité de fuite. Selon les statistiques, plus de la moitié des tuyaux de plomberie tressés sont fabriqués artisanalement à l'aide d'équipements non automatisés et de manchons en métal de qualité médiocre.
  • Déformation des écrous borgnes et des raccords lors des travaux d'installation. Cet inconvénient est rare, mais caractéristique des éléments de connexion en métal de mauvaise qualité. Par exemple, pour réduire les coûts de production, les fabricants de connecteurs sans nom fabriquent des écrous borgnes et des raccords en silumin. L'utilisation d'alliages de qualité médiocre fait que les noix ne sont pas seulement déformées mais aussi se désagrègent.
  • Réduction de l'étanchéité de la connexion due à l'apparition de microfissures sur du caoutchouc technique de faible qualité. Cette règle concerne à la fois le tube à l'intérieur de la gaine et les joints craquant ou s'effondrant après une année d'utilisation.
Dommage pour la tresse près de la doublure
  • Le tressage est déroulé en raison de la corrosion de l'acier galvanisé après un an de fonctionnement.

Pour éviter la rupture du système d'alimentation en eau, vous pouvez utiliser un tuyau flexible de haute qualité avec un tube en caoutchouc non toxique - EPDM. La tresse devrait être faite d'acier inoxydable (AISI-304) avec une densité de tissage élevée. Les manchons à compression doivent être en acier inoxydable et les écrous et les raccords en laiton.

Important: les connecteurs de marque véritablement de haute qualité sont livrés sur le marché avec un certificat de qualité et un passeport.

Caractéristiques du soufflet

Connecteurs à soufflets

La doublure à soufflet de haute qualité sur le marché intérieur est fournie par deux sociétés: PARIGI (gamme de modèles TAM) et WITZENMANN (produits Hydraflex).

Ce type de revêtement flexible est un manchon en acier inoxydable avec embouts en laiton. En raison des caractéristiques de conception et du type de matériaux utilisés, l’eye-liner présente de nombreux avantages caractéristiques par rapport aux tuyaux en caoutchouc dans une tresse en métal.

Raccordement du lavabo à l'alimentation en eau

Les avantages du soufflet sont les suivants:

  • Longue durée de vie, en moyenne, jusqu’à 25 ans, car la conception n’a pas la partie la plus vulnérable - le tube en caoutchouc.
  • Résistance élevée du connecteur aux effets négatifs des substances chimiques agressives, ce qui est plus que pertinent compte tenu de la composition de l'eau dans les systèmes d'approvisionnement en eau centraux modernes.
  • La probabilité minimale de rupture due à une pression excessive dans le réseau. Il est plus probable que le tuyau principal souffre d'un tuyau flexible composé de nombreux raidisseurs particuliers qui offrent une résistance élevée à la pression et aux chocs hydrauliques.
  • La probabilité minimale de rupture du connecteur au point de fixation du manchon et du manchon. Si les modifications avec une tresse habituelle sont équipées d'un manchon épanoui, le manchon est ici soudé.
  • L’hygiène de la doublure à soufflet est due à l’absence de caoutchouc technique dans la structure, qui est capable de libérer des toxines dans le fluide transporté et d’affecter simplement le goût de l’eau.

Règles d'installation

Installation facile grâce à l'élasticité des manchons
  • Avant de raccorder le liner, nous inspectons le manchon pour détecter tout dommage au filetage, au revêtement de renforcement, etc. Si de tels dommages sont constatés, le manchon ne peut pas être utilisé comme prévu.
  • Une demi-heure après la fin de l'installation, nous essuyons le manchon et les joints avec un chiffon sec et déterminons ainsi la présence de fuites.
  • Essayez de faire les écrous et les raccords sont faits du même matériau. Par exemple, un écrou en acier est vissé sur un filetage de tuyau en acier. Dans ce cas, il est possible d'empêcher le développement de processus corrosifs.
  • Les instructions d'installation du tuyau flexible permettent une installation avec un rayon de courbure égal à 5 ​​fois le diamètre extérieur de la section du manchon utilisé.
  • La manche doit être libre et non étirée ou tordue.
  • Lors du serrage de l'écrou évasé, n'appliquez pas de force excessive (le couple de serrage maximum autorisé est de 0,4 Nm), car il est possible de casser le filetage, d'endommager le mamelon ou de pousser les joints d'étanchéité.
  • Tous les six mois, vous devez inspecter la connexion afin de détecter rapidement les fuites ou les dommages.

Conclusion

Vous savez maintenant ce qu'est une laisse flexible, de quoi elle est faite et quelles sont les caractéristiques de son installation. Des informations plus utiles peuvent être trouvées en regardant la vidéo dans cet article.
