Tuyauterie de puits: caractéristiques de construction et

Si vous êtes intéressé par ce qui est préférable - un puits ou un système d'alimentation en eau, votre maison ne pourra sûrement pas être connectée au système d'alimentation en eau centralisé. En règle générale, il est nécessaire de disposer d'une source autonome d'approvisionnement en eau à la campagne, loin des grandes agglomérations.

Le système d’approvisionnement en eau dans le pays à partir d’un puits est l’un des types les plus courants d’approvisionnement en eau autonome.

Cette méthode se caractérise par un certain nombre d'avantages évidents, notamment:

• fonctionnement économique du système;
• faible coût;
• approvisionnement en eau pratiquement inépuisable;
• haute pureté mécanique et chimique de l'eau.
• longue durée de vie du puits, jusqu'à 50 ans.

Caractéristiques de la disposition des systèmes d'approvisionnement en eau de fond

Comment se fait l'installation du système d'alimentation en eau à la datcha depuis le puits, quels matériaux sont nécessaires pour cela et quels sont les budgets pour le projet? Nous répondrons à ces questions et à des questions similaires dans cet article. A titre d'exemple, considérons le cas de la construction d'un pipeline de fond avec une pompe submersible..

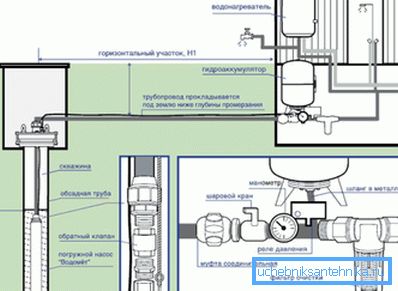

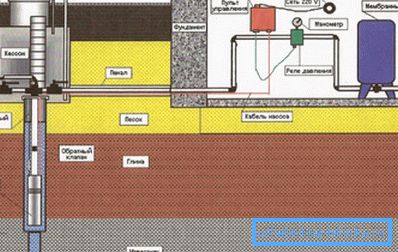

Le système d’alimentation en eau de forage autonome standard comprend les éléments suivants:

• puits avec pompe submersible intégrée et autres équipements;
• caisson (puits de service);
• une canalisation souterraine reliant la pompe au système d'alimentation en eau interne;
• système de pipeline inter-maison;
• système de filtrage;
• complexe de contrôle automatique des paramètres d'une pression donnée;
• réservoir hydroaccumulable;
• vannes d'arrêt;
• chauffe-eau.

Types de puits

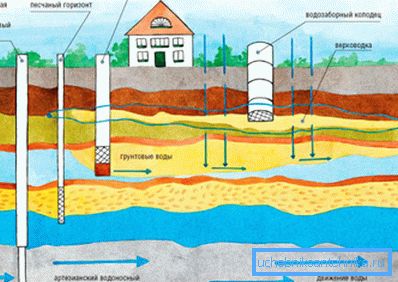

Les puits modernes impliqués dans les systèmes d'approvisionnement en eau sont divisés en deux types principaux: le sable et l'artésien.

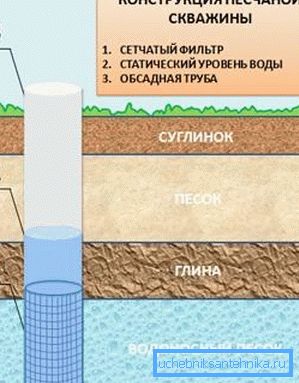

• Les puits de sable sont forés à une profondeur de 30 mètres et permettent d’extraire jusqu’à 1,5 mètre cube d’eau par heure.

Mais il est nécessaire de comprendre que de tels défauts se caractérisent par certains inconvénients et qu’il s’agit en premier lieu de la probabilité d’ensablement de l’aquifère. En particulier, les puits situés sur des sites destinés à une utilisation saisonnière sont sujets à l’envasement.

• Un puits artésien est foré à une profondeur de 70 mètres ou plus, fournissant de l'eau jusqu'à 10 mètres cubes par heure.

L'eau extraite d'une maison de campagne d'une telle profondeur par ses propres mains est caractérisée par un niveau élevé de minéralisation et nécessite donc un traitement supplémentaire. Pour cette raison, en plus de la pompe submersible, des systèmes de filtration sophistiqués sont utilisés, permettant une purification complète de l’eau, qu’elle soit technique ou potable.

La sélection des équipements de filtration est compliquée par la composition différente de l’eau produite dans différentes zones. Par conséquent, une analyse chimique peut être nécessaire pour prendre une décision optimale.

L'exploitation d'un puits artésien à part entière dans une datcha ou à proximité d'une maison de campagne est compliquée par la nécessité d'utiliser un système de filtration, à partir duquel il est nécessaire de drainer l'eau pendant la période de conservation saisonnière de l'objet.

Types d'appareils fonctionnels

Le schéma actuel d’approvisionnement en eau à partir du puits prévoit la nécessité d’utiliser un certain nombre de dispositifs auxiliaires.

Ces dispositifs garantissent l'efficacité et la durabilité du système dans son ensemble et garantissent la haute qualité de l'eau produite.

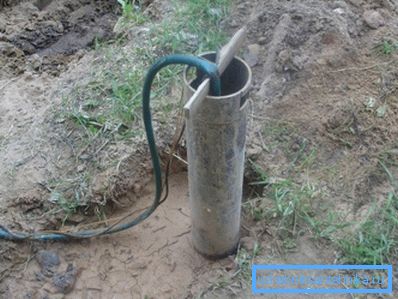

• Le tubage est un attribut essentiel du puits. Le tube de gainage est sélectionné pour des raisons de conformité avec le diamètre de la section et d’autres dimensions.

• Un capuchon est un dispositif auxiliaire qui est monté avec vos propres mains dans la partie supérieure du boîtier et sert à empêcher les débris et les objets étrangers de pénétrer dans le puits.

• Tuyau - un moyen nécessaire pour fournir de l'eau à la surface. Le tuyau est monté sur le capuchon supérieur.

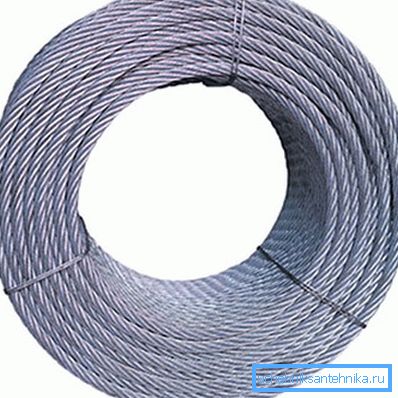

• Un câble est un attribut essentiel de tout puits dont l’alimentation en eau est réalisée à l’aide d’une pompe immergée. Le câble est attaché au bas du capuchon supérieur pour un boulon à œil spécial. À l'extrémité opposée du câble se trouve une pompe submersible fixe, dont la position peut être ajustée en levant ou en abaissant le câble.

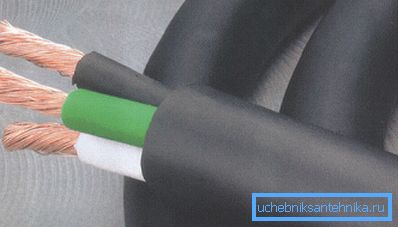

• Un câble d'alimentation est utilisé pour alimenter une pompe submersible à partir d'une source électrique située en haut.

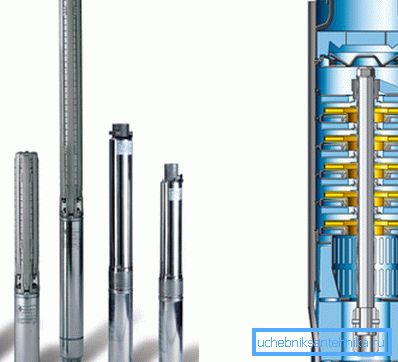

• Une pompe centrifuge submersible est un appareil conçu pour pomper de l’eau. Les paramètres de l'appareil dépendent de facteurs tels que la hauteur de la montée d'eau et la prise d'eau marginale prévue.

Avant l'installation de l'équipement, il est nécessaire de considérer que la pompe pèse beaucoup. De plus, le poids de la pompe doit ajouter le poids de plusieurs dizaines de mètres de câble d'alimentation et de flexible. Comme il est interdit de tirer la pompe par le tuyau ou par le câble, on utilise un câble métallique enroulé sur le treuil, tandis que le tuyau et le câble tournent sur des tourets spéciaux.

Important: la fixation du matériel de pompage doit être particulièrement fiable, car une interruption de fonctionnement entraînerait l’inondation de la pompe et la nécessité de forer un nouveau puits.

Règles d'installation pour la partie externe du système d'alimentation en eau

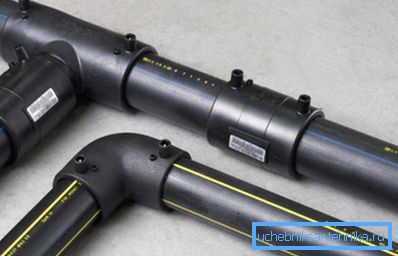

Le composant principal de la partie externe du système d'approvisionnement en eau est la canalisation à travers laquelle l'eau extraite du puits sera transportée. Le pipeline moderne est composé de tuyaux en polyéthylène.

Cette solution garantit de nombreux avantages évidents, notamment:

• prix bas, en comparaison avec les tuyaux en métal;
• résistance maximale à l'apparition de corrosion, le polyéthylène ne rouillant pas;
• la durabilité de la structure, car le pipeline dans le sol peut durer plus de 50 ans;
• manque de goût dans l'eau, car le polyéthylène, contrairement au métal, n'a pas d'odeur ni de goût spécifiques;
• faible résistance hydraulique, inchangée même avec un fonctionnement de pipeline à long terme.

Installation de canalisations pour exploitation saisonnière

L'installation de l'alimentation en eau pour l'alimentation en eau du puits est effectuée en tenant compte d'un certain nombre de règles. Par exemple, si un chalet ou une maison de campagne est utilisé exclusivement pour la saison chaude, le système d'approvisionnement en eau n'est pas nécessairement approfondi.

Dans les cas extrêmes, les tuyaux peuvent être posés à une profondeur de 1 mètre. Dans ce cas, en automne, il est nécessaire de drainer toute l’eau sans laisser de résidus afin de ne pas endommager la canalisation en hiver.

Pour permettre l'évacuation complète de l'eau, la canalisation est installée avec une légère pente en direction des puits de la vanne de vidange. Afin de simplifier la conduction du drainage de l'eau, une électrovanne est montée sur le tronçon de conduite dans le puits, à une distance de plusieurs mètres de la surface.

Une telle construction de la canalisation éliminera complètement la possibilité d’une panne du système d’alimentation en eau autonome.

Installation de canalisations pour un fonctionnement toutes saisons

Si une maison de campagne ou un chalet est exploité toute l'année, le pipeline doit être posé à 20-30 cm sous la profondeur de gel du sol. En règle générale, les paramètres de gel du sol dépendent à la fois de la température minimale en hiver et du type de sol sur le site.

Chaque région est caractérisée par ses propres niveaux de gel du sol.

Par exemple, à Moscou et dans la région de Moscou, ces paramètres sont les suivants:

• pour le limon et l'argile 1,35 m;
• pour les sols avec une teneur en sable fin de 1,64 m;
• pour les sols ayant une teneur en sables moyens et grands 1,76 m;
• pour terrain pierreux 2 m.

Tenant compte du fait que la pose de tuyaux à une profondeur d’environ 2 mètres est associée à des coûts de main-d’œuvre importants, plusieurs moyens plus ou moins efficaces d’installer des tuyaux en plastique à une moindre profondeur ont été développés. Tout d’abord, il convient de noter la méthode de pose des tuyaux avec isolation et leur installation avec un câble chauffant spécial.

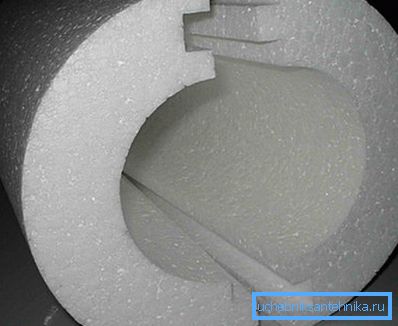

Ce n’est un secret pour personne qu’il existe de nombreux matériaux dont le degré de conductivité thermique est inférieur d’un ordre de grandeur au degré de conductivité thermique du sol. En conséquence, vous pouvez creuser non pas une tranchée de deux mètres, mais bien une fois.

Avant de poser le pipeline, il sera possible d'envelopper de l'isolant avec, par exemple, du polystyrène extrudé et de le recouvrir de terre. Maintenant, votre eau froide ne fera pas peur!

L'avantage de cette solution réside également dans le fait que les appareils de chauffage modernes sont hydrophobes, ce qui vous évite de dépenser de l'argent pour des équipements d'étanchéité. Cependant, si les gelées atteignent des niveaux critiques pendant la saison froide, un appareil de chauffage peut ne pas suffire. Dans ce cas, le matériau isolant est utilisé en combinaison avec le câble chauffant.

Le câble est enroulé autour ou le long du tuyau, puis enveloppé d'isolant. En mode normal, le câble n'est pas utilisé, mais avec une forte diminution de la température ambiante, le chauffage est connecté au réseau.

Le câble chauffant ne peut pas faire fondre le plastique, mais il peut chauffer l'eau sur toute la longueur du tuyau à quelques degrés au-dessus de zéro.Cette méthode a trouvé de nombreuses applications dans les zones où le niveau des eaux souterraines est élevé et il est donc impossible de poser un pipeline plus profond que le gel du sol.

Important: si le chauffage des tuyaux n’était pas raccordé à temps et que les tuyaux étaient gelés, il ne serait pas possible de les chauffer avant le printemps, car la capacité de câble ne serait pas suffisante pour cela.

Sélection et application de filtres

Le schéma d'installation du système d'alimentation en eau à partir du puits suggère l'ordre suivant des éléments: une pompe submersible, une vanne de vidange derrière celle-ci, puis un certain nombre de filtres.

Le critère principal pour la sélection des filtres est la qualité de l'eau produite. En conséquence, une eau à haute teneur en solides implique l'utilisation d'un type de filtre, tandis qu'une eau à haut niveau de salinité implique le recours à d'autres éléments filtrants.

Aux puits artésiens, un filtre est appliqué qui retarde des impuretés telles que le fer et la chaux. Si vous avez l’intention d’utiliser un puits peu profond sur le sable, vous aurez besoin d’un système de filtres pour le nettoyage mécanique.Toutefois, un système de filtrage bien conçu fournit une eau de haute qualité sans impuretés.

L'installation des filtres est considérée comme correcte si le système est efficace et si les éléments filtrants sont facilement accessibles pour leur maintenance et leur remplacement.

Important: l’installation de filtres sur l’accumulateur hydraulique est nécessaire non seulement pour garantir une qualité optimale de l’eau, mais également pour éviter tout risque de bouchage des éléments du système d’alimentation en eau. En conséquence, un système de filtrage bien conçu et construit se traduit par une augmentation de la durée de vie des ressources de l'alimentation en eau autonome.

Système de contrôle automatique

Pour que le système d'alimentation en eau du puits avec ses propres mains soit conçu pour fonctionner de manière optimale, il doit être équipé d'un complexe de contrôle automatique.

Cette solution garantit les avantages suivants:

• Réduire le nombre d'équipements électromécaniques allumés et éteints (notamment le moteur de pompe);
• Assurer une pression stable dans le système d'alimentation en eau conformément aux paramètres spécifiés;
• Prévention des coups de bélier et, par conséquent, sécurité maximale du fonctionnement de la canalisation d'eau.

Qu'est-ce que l'automatisation du système d'alimentation en eau et quelles sont les caractéristiques de son fonctionnement?

Le complexe d’automatisation est un système de relais constitué d’un relais de ralenti et d’un relais de pression. Ces éléments sont associés à une pompe submersible. Lorsque la pression dans la canalisation chute en dessous des paramètres prédéfinis, le relais est activé et le moteur de la pompe s'allume. Si la pression de l'eau atteint la limite, le relais s'ouvre et le moteur s'arrête jusqu'à ce que les paramètres reviennent à la normale.

La consommation d'eau dans une petite maison est petite. En conséquence, chaque fois que vous ouvrez le robinet ou que vous tirez la chasse d'eau, la pompe se met en marche, puis l'éteint. Pour éviter les démarrages et les arrêts fréquents du moteur, un système d'accumulation de charge hydraulique est utilisé, en plus du système de régulation automatique.

Accumulateur

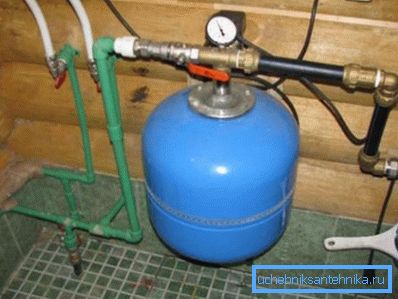

Un récepteur est un conteneur divisé en deux parties par une membrane dense. Une partie est connectée au système d'alimentation en eau et est remplie d'eau, tandis que l'autre est remplie d'air (pression jusqu'à 2 atmosphères).

Le principe du récepteur est le suivant: l’eau pousse la membrane lorsqu’elle se remplit, ce qui entraîne une augmentation de la pression dans le réservoir d’air. Lorsque la pression de 2 atmosphères augmente à trois, le moteur s’arrête.

Contrairement à un relais électronique, l'hydroaccumulateur ne réagit pas aux fluctuations mineures de la pression de l'eau. Par conséquent, le nombre de cycles marche / arrêt du moteur peut être minimisé.

Conclusion

S'il n'y a pas d'accès à une alimentation en eau centralisée à la datcha, il n'est pas nécessaire de choisir un puits ou un système d'approvisionnement en eau central. D'autre part, bien équipé, vous avez accès à une eau de haute qualité. Vous pouvez obtenir des informations plus intéressantes et utiles en visionnant la vidéo dans cet article.
