Types de caisses de grue - comprendre la conception et

Le vilebrequin peut être considéré comme l'élément principal de toute grue. C'est cette conception simple qui est responsable du fait que lorsque la vanne est tournée, l'alimentation en eau est bloquée. Lors du choix d'un modèle particulier, il est nécessaire de prendre en compte non seulement les dimensions géométriques, mais également les conditions de fonctionnement de ce dispositif. Le matériel proposé vous permettra de comprendre ce qu'est une grue, sa structure et son principe de fonctionnement, ainsi que de l'aider à choisir.

Types de robinet de robinet

En ce qui concerne la classification, en fonction de la conception peut être distingué:

• dispositifs avec une connexion à vis sans fin, pendant le fonctionnement, la tige simplement étend et ferme le passage par lequel l'eau est entré. Grue à vers est un classique, la plupart des anciens appareils appartiennent à cette catégorie.

Faites attention! Pour comprendre que ce type de boîte d’essieu est utilisé dans le robinet, vous pouvez déterminer le nombre de tours que vous devez faire avant le recouvrement d’eau. Dans les modèles à vis sans fin, le stock diminue doucement, vous devez donc effectuer quelques tours complets.

• Céramique - tout le dispositif n'est pas en céramique, mais 2 disques, qui sont l'élément de verrouillage. Le prix est légèrement supérieur à celui de la vis sans fin, mais les disques en céramique s'usent très lentement. De plus, la vanne peut être fermée presque instantanément, il suffit de tourner le bouton d'environ 90?;

• Note vaut plus et dispositifs de balle. La boîte d'essieu à clapet à bille diffère de la précédente en ce que la bille métallique usuelle avec un trou traversant sert d'élément de verrouillage. Ainsi que la version en céramique vous permet de bloquer rapidement l'écoulement de l'eau.

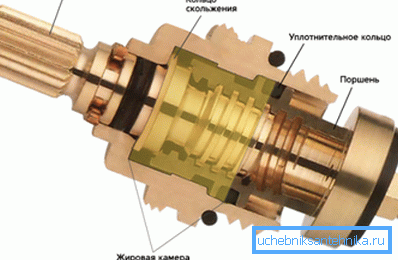

En général, la conception des boîtes d'essieux de grues de différents fabricants reste la même. Seules des pièces individuelles sont modifiées afin d'augmenter leur durabilité. Par exemple, certains fabricants sont satisfaits de la chambre de graisse située entre l’étanchéité et la bague collectrice, ce qui augmente la durabilité du piston et garantit la régularité de la rotation du manche.

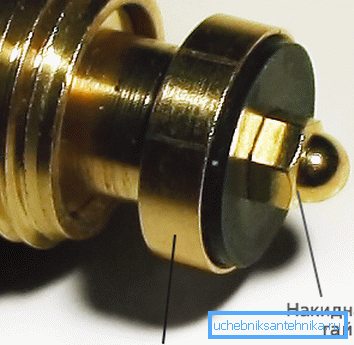

Un joint d'étanchéité peut être simplement protégé par une coquille en laiton - cela lui permettra de ne pas glisser sous des charges.

Les types + les dimensions du vilebrequin sont particulièrement importants lors du choix. Si le type de cet appareil affecte uniquement la durabilité et la facilité d'utilisation de la grue, la possibilité d'installer une boîte d'essieu dans la fente dépend de sa taille.

En savoir plus sur l'appareil et l'installation

Quant aux types de grues pouvant être considérés comme optimaux, il n’existe pas de réponse universelle, tout dépend des conditions de fonctionnement et des exigences de la grue. Par conséquent, il est judicieux de prendre en compte la conception et le principe de fonctionnement des types de périphériques énumérés précédemment.

L'appareil et le principe de fonctionnement de la grue à vis

Le principe de fonctionnement est que pendant la rotation du volant, la tige monte et descend et le joint de verrouillage en caoutchouc fixé à son extrémité ferme de manière fiable le canal à travers lequel l'eau s'écoule. C'est précisément le joint de verrouillage qui peut être considéré comme le «maillon le plus faible», mais il ne sera pas difficile de le remplacer, de sorte que la grue en caoutchouc peut être considérée comme très fiable.

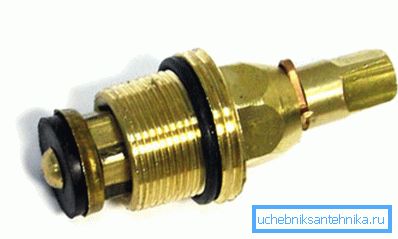

Une tige métallique avec un filetage coupé à gauche (également appelé vis sans fin) est fixée dans la tige. La tige elle-même est réalisée sous la forme d'une tige hexagonale creuse avec une tête pour le montage de la poignée (volant d'inertie). Un joint en caoutchouc de verrouillage est fixé à l'extrémité de la vis sans fin.

Par le type de tête sous le volant, vous pouvez juger qui est le fabricant du boîtier de la grue. Dans les modèles de production nationale, il a une forme tétraédrique, en encoches arrondies. Par exemple, la grue à manchon 20 emplacements - garantit la production étrangère.

Si on le compare à des analogues (céramique et billes), on ne peut que constater cette durabilité beaucoup plus faible. Mais une telle boîte d'essieu de grue est beaucoup moins exigeante en matière de qualité de l'eau. Par conséquent, s'il existe de petites inclusions mécaniques dans l'eau, cette option est appropriée.

Quant à la taille, le train lui-même est considéré comme une boîte de grue 3 4, 3/8, 1/2 pouces. Ce sont les diamètres de la pièce d'atterrissage que l'on retrouve dans la grande majorité des foyers.

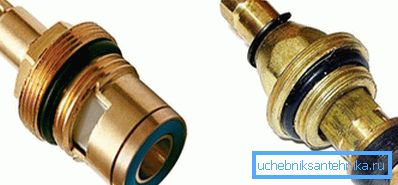

Grue en céramique

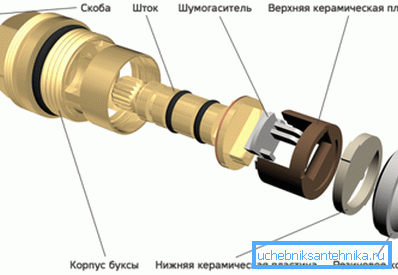

L'élément clé d'un tel dispositif est constitué de 2 plaques en céramique présentant une surface parfaitement lisse. Un trou traversant de la même forme est fait dans chacun d'eux. La plaque inférieure est fixe et la plaque supérieure est reliée à la tige et à la poignée. Si un carter avec un volant moteur nécessite plusieurs tours pour s'ouvrir, le maximum qu'un analogique en demi-tour exigerait est d'un tour de 90 °.

Lorsque la vanne s'ouvre, les trous des disques inférieur et supérieur sont alignés et la plaque supérieure, une fois fermée, tourne afin que les trous se chevauchent.

Faites attention! Le seul inconvénient de cette conception peut être considéré comme une inaptitude quasi totale à la réparation. Si le disque en céramique tombe en panne, vous devrez acheter une nouvelle boîte.

L'étanchéité dépend de l'étanchéité des plaques. Par conséquent, la boîte à robinet demi-tour ne doit passer que dans de l'eau propre, sans particules de sable ni autres inclusions solides. Par exemple, il peut être utilisé pour fournir de l’eau après le filtre.

Sur la taille et l'interchangeabilité des valises de grue

Très souvent, les gens veulent remplacer la grue à vis sans fin qui fuit constamment par une grue en céramique. À cet égard, la question se pose: faut-il remplacer la totalité de la grue ou simplement en insérer une nouvelle à la place de l’ancienne caisse de grue?

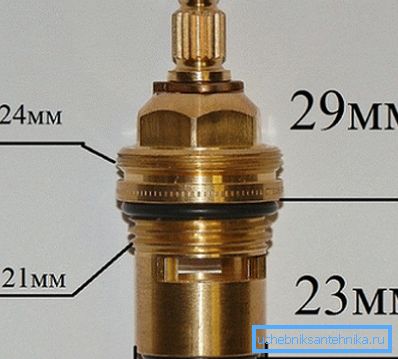

Lors du choix, vous devez vous concentrer sur le diamètre de l'alésage, c'est-à-dire que la taille de la partie du vilebrequin vissée dans le mélangeur doit correspondre exactement à celle du support. Il est clair que, par exemple, une boîte de robinet 3 8 pouces ne convient pas pour un trou de diamètre inférieur.

Faites également attention aux composants de l'appareil situés sous le volant. Dans les appareils importés, le nombre d’encoches est important et dans les appareils domestiques, cette partie est entièrement réalisée sous la forme d’un tétraèdre. Ainsi, si une grue domestique est remplacée par un analogue en céramique, un volant d'inertie devra également être remplacé.

En ce qui concerne la longueur, dans ce paramètre, la plupart des caisses de grue ne sont pas différentes les unes des autres, ce qui ne fait que contribuer à leur interchangeabilité.

L'ordre des travaux lors du remplacement et de la réparation de kranbuksy

Lors du remplacement des instructions pour le travail ressemblera à ceci:

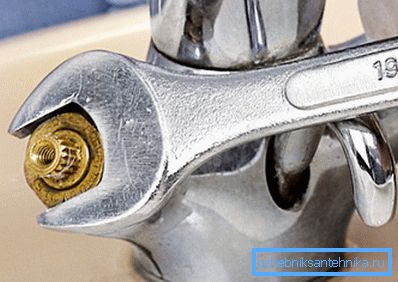

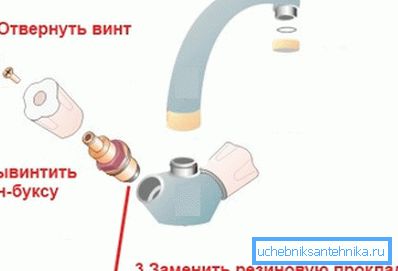

• Vous devez d’abord arrêter l’alimentation en eau et commencer à démonter l’ancien appareil. La première étape consiste à retirer le capuchon du volant moteur;
• il montrera un boulon dessous, le dévissant, vous pourrez enlever la valve;
• après cela, vous pouvez utiliser la clé pour dévisser le buisson du nid d'atterrissage;

• Après avoir inspecté le filetage et retiré les débris, vous pouvez installer un nouveau boîtier de grue. Les travaux sont effectués dans l'ordre inverse: le manchon est vissé en premier, puis le capuchon décoratif est tourné et la soupape commence.

Faites attention! Lors du choix d'une nouvelle boîte de grue, il est extrêmement important de choisir la bonne taille. Cela ne vaut pas la peine de faire un choix à l'œil; vous pouvez par exemple vous procurer une Kranbuksa avec un diamètre d'alésage de 3/8 pouce, alors que vous avez besoin d'une grue à essieux de 1 2 2 pouces.

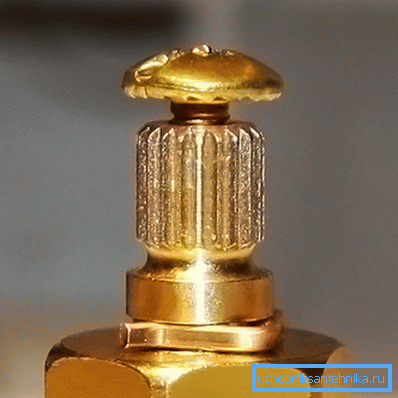

L'installation du volant n'est effectuée que si elle correspond au nombre de fentes sur la buse. Il est clair que les cannelures du coussinet de grue 18 et un volant d'inertie avec une section carrée du trou sont tout simplement incompatibles.

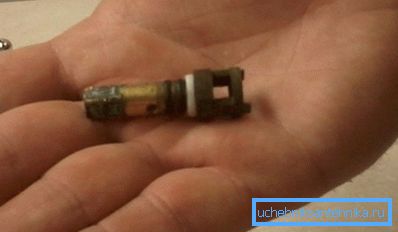

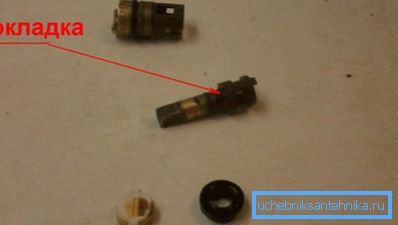

Quant aux réparations, dans le cas d’engrenages à vis sans fin, il s’agit généralement de remplacer le joint de verrouillage. Dans ce cas, il suffit de démonter le Kranbucks et de remplacer l’ancien joint par un nouveau. Si vous le souhaitez, vous pouvez même le découper vous-même dans un caoutchouc épais et épais.

Bien pire, si le fond même du nid d'atterrissage est endommagé, même si la cage de grue est correctement posée, elle fuira un peu. Dans ce cas, vous devrez remplacer la grue entière. À titre de mesure temporaire, vous pouvez envisager d'installer un joint plus épais.

En ce qui concerne les Kranbuks en céramique, alors, très probablement, lorsque des problèmes d'étanchéité apparaîtront, seul son remplacement complet aidera. Mais parfois, la cause d'une fuite réside dans l'abrasion de la bague, à travers laquelle elle assure un serrage serré des plaques les unes aux autres.

Dans ce cas, la réparation est possible de vos propres mains, il suffit simplement de couper un nouvel anneau de la même épaisseur (il n’est pas nécessaire de respecter précisément les dimensions) et de le placer à la place de l’ancien sur la tige. Sur ce, la possibilité de réparer des livres de grue en céramique est épuisée.

Résumant

Le vilebrequin est un mécanisme simple mais non moins important, qui est responsable du fonctionnement normal de tout robinet de la maison. Le matériel proposé donnera une idée du principe de fonctionnement de tels dispositifs et déterminera le choix.

La vidéo présentée dans cet article peut être considérée comme un guide rapide pour remplacer elle-même le boîtier de la grue.
