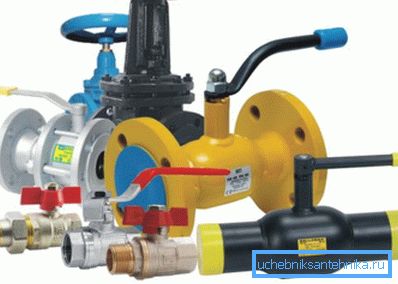

Quels types de robinets sanitaires sont actuellement utilisés? Dans cette publication, nous allons nous familiariser avec les vannes de petites et moyennes tailles, utilisées dans les systèmes d'alimentation en eau et de chauffage des bâtiments privés et des immeubles à appartements.

Vannes à guillotine

Ils sont utilisés dans les unités de comptage des ascenseurs et de l'eau, ainsi que pour couper certaines sections des grands circuits d'alimentation en eau et de chauffage. Tailles typiques utilisées dans la maison - ДУ50 - ДУ100.

Cependant, dans les ascenseurs du Stalinok, on trouve rarement des vannes DU150. Des tailles encore plus grandes ne sont utilisées que sur les lignes de chauffage.

L'eau dans la valve est bloquée par une paire de joues individuelles ou un coin monolithique, qui est introduit dans le corps avec une tige à vis. Miroirs (joints toriques) sur les joues (coin) et le corps - métal; l'étanchéité est obtenue par de fortes surfaces de serrage.

Matériaux

Voici une liste des matériaux utilisés dans la fabrication des vannes.

Exécution

Les vannes à guillotine peuvent être classées:

• Pour sécuriser les joues contre les miroirs du corps. Les vannes en acier sont généralement complétées par une porte monolithique en fonte - un coin entre deux joues ou entre les joues et le corps.
• La forme de la poignée. Pour les produits en fonte se caractérise par une roue ronde, pour l'acier - perpendiculairement au manche.
• Stock mobilité. Il peut glisser hors du boîtier lorsqu'il est ouvert ou résider à l'intérieur du boîtier. Dans ce dernier cas, l'obturateur a son propre filetage.

Caractéristique

Avantages des vannes à guillotine:

1. Résistance hydraulique relativement faible.
2. Petite taille d'installation (plus petite que la vanne à vis du même diamètre).
3. Possibilité d'installation avec n'importe quel sens du débit de l'eau.

Inconvénients:

1. La nécessité de bourrer périodiquement la glande et de moudre les joues, qui sont des dépôts accumulés.
2. Dimensions importantes dans la direction perpendiculaire à l'axe de la canalisation (l'obturateur se rétracte dans le boîtier, vous vous en souvenez?).
3. Serrage très modéré de l'obturateur. La situation où il n'y a pas de fuite à travers la vanne de régulation dans un nœud d'ascenseur circulaire bloqué - une exception plutôt que la règle.

Robinets à tournant

L'eau est bloquée en tournant le liège rodé au corps. L’étanchéité est assurée par l’absence presque totale de jeu entre le bouchon et le boîtier. Matériaux - métaux avec un coefficient de frottement relativement faible, insensibles à la corrosion et collants les uns aux autres: surfaces en fonte et laiton.

Dans les immeubles d’habitation, on utilise de grandes quantités de vannes de 15 à 40 mm.

Exécution

Dans ce cas, la classification des grues par type est également possible pour plusieurs raisons.

• La coque peut être modulaire ou monolithique.
• L'étanchéité de la tige du tube peut être assurée par un presse-étoupe à presse-étoupe ou par la force de serrage du bouchon sur le corps. Dans ce dernier cas, il est attiré par la noix sur la tige qui traverse le corps.

• La vanne peut être équipée d'une poignée ou se chevaucher avec une clé.

Caractéristique

Avantages:

1. Le prix bas associé à la simplicité du design de la grue.
2. Un canal de traversée suffisamment large dans la circulation, permettant à la vanne de ne pas obstruer les débris.

Inconvénients:

1. Au niveau des ponts roulants - fuite constante de la boîte à garniture lors de la fermeture et de l'ouverture des tendeurs - risque de déchirure de la gaine.

Remarque: pour bourrer la valve en liège de la glande avec ses propres mains, le pipeline devra être drainé des deux côtés. Sinon, le bouchon dérangé pourrait sortir de la coque au bord de l’eau.

1. De gros efforts ont été nécessaires pour repositionner la grue.
2. Haute résistance hydraulique.

Vanne à vis

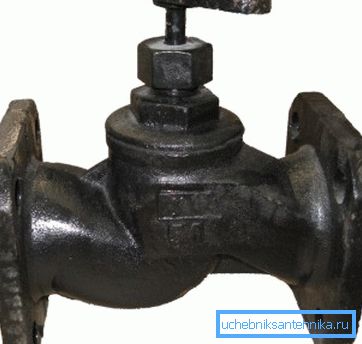

La vanne mobile est entraînée par une tige à vis. Il ferme l'eau en s'accrochant à la selle avec un trou traversant. Matériaux - fonte (actuellement, les vannes de grande taille sont principalement fabriquées à partir de celle-ci) et laiton.

Exécution

Quels types de robinets à vanne mobile et tige à vis sont utilisés en plomberie:

• La vanne peut être entièrement en métal, avec un miroir poli ou avec un joint en caoutchouc ou en paronite (encore une fois, en caoutchouc, uniquement résistant et résistant à la chaleur).
• La valve tout en métal, à son tour, peut avoir un miroir plat ou conique.

Attention: une variété de robinets avec une valve en laiton conique est, de l’avis de l’auteur, la création d’un génie lugubre, envoyé aux plombiers pour punir l’ivresse. La vanne coincée dans le boîtier (et elle est très souvent bloquée) ne peut pas être retirée sans retirer complètement la vanne. L’instruction évidente est de ne pas acheter ce miracle d’équipement hostile en aucune circonstance.

• Le joint de tige peut être fabriqué avec un joint d’huile ou un ou deux anneaux en caoutchouc.

Caractéristique

Dignité

1. Facile à réparer.

Inconvénients:

1. Nécessité d’emballer le presse-étoupe et de remplacer périodiquement le joint (si disponible).
2. Haute résistance hydraulique.
3. Accumulation constante de déchets sous la selle.

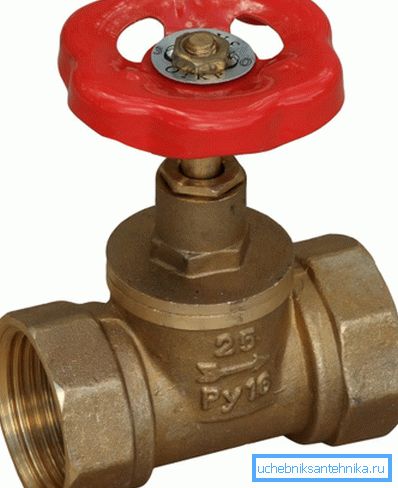

4. Installation avec un seul sens d'écoulement de l'eau. Une vanne à contre-courant s'ouvre lors d'une tentative d'ouverture d'une vanne.

Robinets à tournant sphérique

Tous les types de vannes à bille représentent un travail en profondeur sur les erreurs de conception des vannes en liège.

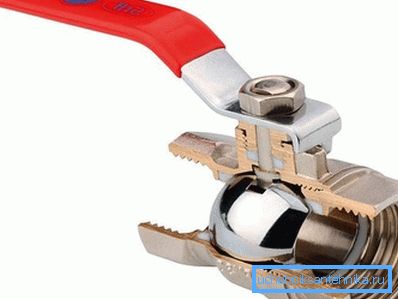

Le liège en eux est une boule avec un canal traversant égal au diamètre du pipeline à connecter. Il est scellé avec deux bagues de siège en polymère à faible frottement. En règle générale, il scelle la tige.

Matériaux - laiton et (moins communément) acier inoxydable; Le téflon ou le fluoroplastic agissent comme un produit d'étanchéité. Tailles - du DN50 au DU500.

Exécution

Différents types de robinets à tournant sphérique utilisés dans les réseaux d’ingénierie des maisons diffèrent principalement par la conception et la forme du corps.

• Le pipeline peut être fileté, bridé ou soudé.
• Le corps peut être repliable (sur le fil ou les talons) ou entièrement soudé.
• La poignée peut être fixe ou amovible, sous forme de levier ou de papillon.
• La vanne peut être combinée avec un raccord quelconque ou un filtre grossier.

Caractéristique

Soyons concis: les robinets à tournant sphérique ne présentent aucun des inconvénients ci-dessus. Les dysfonctionnements sont extrêmement rares et se résument essentiellement à la nécessité de précharger le joint d'étanchéité développé autour de la tige après plusieurs centaines de cycles d'ouverture-fermeture.

Conclusion

Nous espérons que notre matériel aidera le lecteur dans le choix des vannes. L'article peut sembler quelque peu biaisé; Cependant, il ne s’appuie que sur l’expérience de l’auteur (voir également l’article Robinet à tournant sphérique 3: 4 - Appareil, caractéristiques, installation).

Comme toujours, la vidéo de cet article offre des informations supplémentaires. Des succès!
