Vanne à trois voies dans les systèmes de chauffage et les

Dans cet article, nous examinerons les caractéristiques des vannes. En particulier, leur principe de fonctionnement: une vanne à trois voies, par exemple, présente des caractéristiques distinctives, conformément à laquelle il fonctionne. De plus, nous parlerons des caractéristiques structurelles et opérationnelles de ces appareils, ainsi que du lieu et de la manière dont ils peuvent être appliqués.

Le sujet de l'article est d'un intérêt particulier, car le dispositif des systèmes de chauffage de moyenne et grande longueur est associé à un inconvénient tel qu'une répartition inégale de la chaleur. La raison de ce problème est que le liquide de refroidissement est progressivement refroidi lorsqu’il passe dans le pipeline et que, par conséquent, sa température sera plus élevée près de l’unité de chauffage qu’au point le plus distant du pipeline.

La solution à ce problème consiste à construire des systèmes utilisant une grue à trois voies.

Caractéristiques de l'application

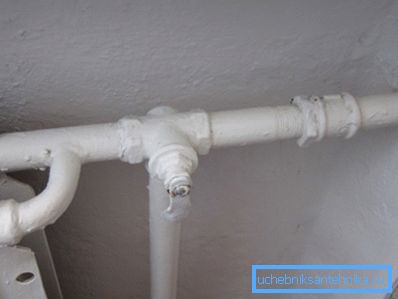

Comme nous l’avons déjà mentionné, la désignation d’une vanne à trois voies s’étend en grande partie à la construction de canalisations de chauffage de moyenne et grande longueur, ainsi qu’à un sol chaud comportant de moyennes et grandes surfaces (voir aussi l’article Vanne à trois voies pour manomètre: finalité de l’application, options d’installation et de maintenance )

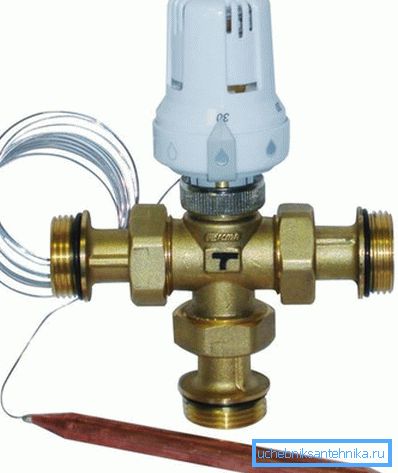

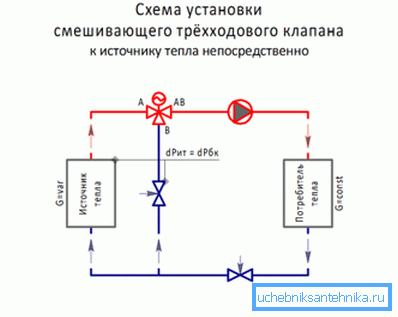

Ce type de vannes ne régule pas simplement la pression de l'eau, mais vous permet d'ajuster immédiatement les débits chauds et froids. Grâce à une installation correcte et au bon fonctionnement de l'appareil, il devient possible d'obtenir une redistribution plus efficace du liquide de refroidissement dans un système fermé.

Important: conformément aux exigences de la norme GOST 21345-2005, les vannes d’arrêt de ce type, ainsi que les systèmes de chauffage de bâtiment, peuvent être utilisées pour l’installation sur des conduites de petit diamètre afin de permettre le transport ultérieur de fluides gazeux, corrosifs et neutres.

Caractéristiques de construction

Structurellement, les vannes à trois voies sont un té équipé d’un mécanisme de verrouillage ou de réglage.

La conception du dispositif comprend des éléments tels que:

• corps, qui peut être fabriqué en laiton, acier inoxydable, fonte, etc .;
• volet roulant ceci ou cette configuration avec des ouvertures traversantes
• buses.

Le fonctionnement du dispositif est effectué en tournant autour de son axe du volant d'inertie fixé à la tige de la porte. Le levier de réglage peut être pivoté de 90 ou 180 degrés afin d’ouvrir un ou plusieurs trous débouchants.

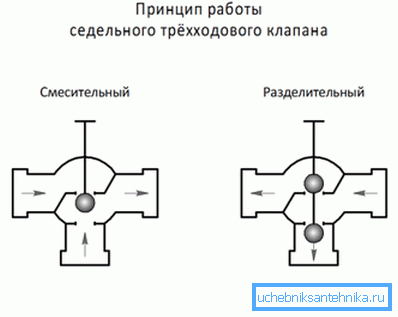

Les positions extrêmes du volant sont conçues pour permettre au fluide de passer à travers l’un ou l’autre. Si le volant est tourné au point mort, l'eau passe par deux trous à la fois et l'appareil fonctionne comme un mélangeur.

Important: Les modifications industrielles de la vanne à trois voies, destinée au dispositif de la conduite permettant le transport d’atmosphères inflammables ou explosives, comportent des limiteurs spéciaux de la position extrême du volant. Les modifications apportées au matériel de verrouillage destiné à être utilisé dans des systèmes domestiques peuvent ne pas comporter de tels limiteurs.

Classification des vannes à trois voies

La vanne à trois voies ou ses équivalents industriels plus grands, dont le prix est plus élevé, est divisée en plusieurs catégories sur la base des caractéristiques distinctives suivantes:

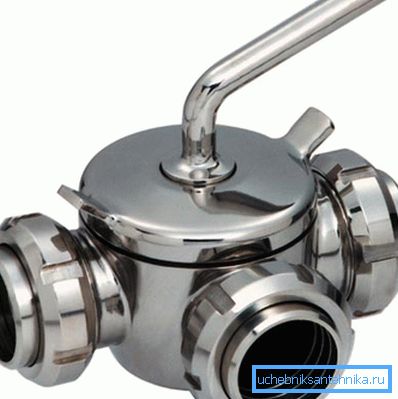

• En fonction de la forme du boulon, les modifications coniques, sphériques et cylindriques diffèrent;
• Selon le type de pièce traversante, on distingue les modèles à alésage complet ou boîtier de test et de refoulement.

Les modifications de passage sont équipées de deux tuyaux de raccordement destinés à être raccordés au pipeline.

Les appareils de type test et release sont avant tout destinés à être installés dans différentes unités et capacités. Pour faciliter l’installation et les opérations ultérieures, l’ensemble complet de l’appareil comprend la gâchette et le tuyau de raccordement.

• Selon la configuration de l'élément rotatif, on distingue les tarauds en forme de L, en forme de T et en forme de S.

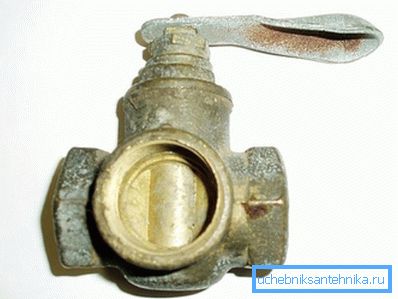

• Conformément à la méthode d’installation du mécanisme du boulon, on distingue les modifications de la tension, du presse-étoupe et du liège. Dans les grues à traction, le bouchon, lorsqu'il est fermé, est directement adjacent au corps avec un écrou. Dans le même temps, le bouchon de remplissage en liège est adjacent au corps avec le couvercle du presse-étoupe et le joint d'étanchéité.
• Les grues industrielles à trois voies sont divisées en appareils avec une caisse chauffante ou avec une caisse sans chauffage.
• En fonction du type du dispositif de raccordement, on distingue les modifications du type bride, couplage, tsapkovy, étranglement, soudage.
• Selon le type de commande, il existe différentes versions avec entraînements manuels et mécanisés, pneumatiques, hydrauliques et électriques.

Qu'elles appartiennent à une catégorie ou à une autre, toutes les grues à trois voies se caractérisent par l'absence de zones stagnantes, la durabilité, l'étanchéité accrue de l'élément de verrouillage, un faible degré de résistance hydraulique et une conception simple.

Mais en même temps, de tels dispositifs présentent certains inconvénients, parmi lesquels un couple élevé, une probabilité accrue de coincement des pièces tournantes du fait de leur blocage dans le processus de fonctionnement à long terme.

Conditions requises pour l'installation et le fonctionnement

• Les vannes à trois voies peuvent être installées horizontalement ou verticalement.
• Lors des travaux d'installation de vos propres mains, vous devez vous assurer que le sens d'écoulement du fluide transporté coïncide avec la flèche indiquant le sens sur le corps de l'appareil.
• Le lieu d'installation de la grue doit être choisi de manière à ce que, lors de l'exploitation et de la maintenance ultérieures, l'accès à la vanne ou à d'autres équipements réglementaires ne pose aucun problème.
• Dans le cas d'une installation avec utilisation d'un équipement de soudage, il faut prendre soin de protéger la cavité interne des robinets contre les chutes à l'intérieur de la balance et des grilles soudées. Là encore, il est nécessaire d’empêcher le boîtier de chauffer, les tuyaux des pipelines joignant le pipeline au-dessus de + 100 ° C.
• L'installation et l'utilisation ultérieure d'une grue à trois voies doivent être effectuées conformément aux exigences précisées dans la documentation jointe établie par le fabricant.
• L'utilisation de vannes nécessite un entretien régulier afin d'éviter tout risque de grippage.

Conclusion

Nous avons maintenant une idée générale de ce qu’est une grue hydraulique à trois voies normale ou spécialisée. Vous avez encore des questions sur le choix du bon équipement?

Vous pouvez simplifier la tâche en visionnant la vidéo dans cet article.
