Vanne à trois voies pour le manomètre: but, options,

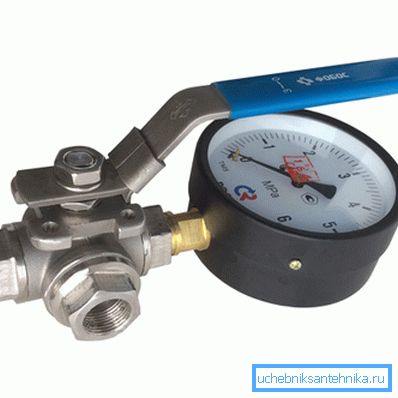

Pourquoi ai-je besoin d'une vanne 3 voies pour un manomètre? Devrait-il toujours être installé? Dans quelles versions ces appareils sont-ils fabriqués? Quels dysfonctionnements sont typiques pour eux? Comment sceller les connexions filetées lors de l'installation de la grue? Essayons de répondre à ces questions.
Objectifs
Tout d’abord, découvrez pourquoi une grue manométrique à trois voies est nécessaire.
Son installation a les objectifs suivants:
- Il vous permet de calibrer un instrument de mesure en connectant un manomètre de test..
Pour clarifier: bien sûr, dans ce cas, le robinet ne doit pas avoir un tuyau de drainage, mais un drain à part entière avec un filetage ou une bride de tuyau pour connecter le second appareil.
- La vanne à 3 voies pour le manomètre permet non seulement de déconnecter l'appareil de la ligne, mais également de relâcher la pression devant celle-ci. On pense que cela réduit considérablement le risque d'échec (coller des flèches).
- Enfin, il vous permet de purger la sortie sur le manomètre en rétablissant une certaine quantité de fluide de travail. Lors de la purge, toutes les impuretés accumulées sont éliminées de la sortie, ce qui peut affecter la précision de la mesure de la pression.
Est-il possible de s'entendre avec une vanne de couplage à flux traversant conventionnelle? Dans les conditions industrielles, où le contrôle de la pression constante est nécessaire pour se conformer à la technologie de production, dans les canalisations de pompage et sur les gazoducs - no. Des lectures incorrectes peuvent coûter trop cher.
Dans le système de chauffage d'une maison privée ou dans l'ascenseur d'un manomètre d'appartement, il est généralement connecté à une vanne de régulation ordinaire. En réalité, dans les ascenseurs, le manomètre n’est souvent installé qu’au moment de prendre les mesures en main: tant que l’accès aux sous-sols techniques est libre, le problème du vol d’équipement reste important.
Options d'exécution
Comment organiser une vanne à trois voies pour une jauge de 1: 2 pouce? Nous donnons plusieurs descriptions des conceptions les plus courantes.
Tension de liège
La vanne à trois voies en liège avec joint d’étanchéité 11b18bk est disponible dans les configurations suivantes:
- Deux filetages (DN 15) ou métriques (M20x1,5) et trou de drainage.
- Un tuyau et un filetage métrique plus un trou de drainage.
- La même chose, mais avec la poignée (levier ou papillon).
- Deux filets (DN 15, M20x1,5 ou une combinaison des deux) et une bride pour le raccordement d'un manomètre de test.
La vanne est extrêmement simple dans sa conception, mais présente quelques inconvénients importants:
- Un effort de commutation assez important (typique toutefois pour toutes les vannes en liège).
- Le risque constant de déchirer le bouchon de liner lors du serrage de l'écrou. Le laiton est un métal plutôt mou, et un effort excessif n’est pas requis ici.
Le principe de fonctionnement de la vanne à trois voies pour le manomètre est simple et clair: la découpe en forme de T dans le tube rotatif, lorsqu'elle est tournée, est combinée à un ou deux robinets.
En conséquence, les configurations suivantes sont disponibles dans différentes positions:
- La sortie est bouchée, le manomètre est relié à l'atmosphère par un drain ou une bride.
- La pression est appliquée au clapet anti-retour avec le drain ou la bride fermé.
- Le robinet fonctionne sur une réinitialisation lorsque la jauge est éteinte.
Sharovy avec drainage

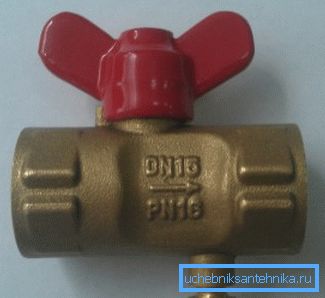

Comme exemple, nous considérons une vanne à boisseau sphérique à trois voies pour un manomètre 11B27p. C'est intéressant dans la mise en place de drainage. En substance, nous avons une vanne de couplage ordinaire avec un corps allongé et un trou de drainage sur un côté de la bille d’arrêt.
Nous donnons les caractéristiques du produit.
Paramètre | Signification |
Pression de travail maximale | 16 atmosphères |
Température maximale de travail | Pour l'eau - 140 С, pour la vapeur - 225 С |
Matériau du corps et balle | Laiton |
Matériau d'étanchéité pour tige et siège | PTFE |
Le drainage | Trou dans le boîtier avec bouchon à vis |
Prix de gros | 180 roubles |
Remarque: dans cette configuration, le robinet à boisseau sphérique à trois voies pour le manomètre est plutôt gênant pour l'eau chaude et le chauffage. Dévissez la vis de drainage obdast votre main avec de l'eau bouillante.
Sharovy avec une branche de muftovy
Une vanne d'accouplement à trois voies ordinaire peut également être utilisée comme vanne de manomètre. Le Valtec VT361N est un exemple de ce type de produit.
Le matériau du corps et de la boule du produit est du laiton chromé; les joints sont en téflon. La température maximale de travail de l'environnement est de +150 degrés. Il convient de noter la durabilité déclarée du produit par le fabricant - au moins 20 000 cycles.
L'installation
Comment sceller les raccords filetés des vannes et des manomètres lors de leur installation manuelle?
L'instruction, en général, est assez standard:
- Sur les conduites de gaz, utilisez du ruban adhésif FUM. Les fils sont tordus à la main ou avec un outil, mais avec un effort minimum.
Faites attention: le ruban FUM scelle parfaitement le filetage du tuyau, mais il fuit même avec sa course inverse minimale.
- Pour l’eau chaude et froide, il est préférable d’utiliser un fil d’étanchéité en polymère (TangitUnilok et analogues). En son absence, le lin hygiénique imbibé de peinture, mastic ou huile de lin à séchage rapide donne de bons résultats.
Service
La liste des défauts des grues qui peuvent être corrigés d'eux-mêmes est plus que petite.
- Une fuite lorsque la vanne de liège est fermée signifie une pression insuffisante ou des débris tombés sous le liège. Démontez la vanne, essuyez le bouchon et le siège et remontez-le. L'écrou sur la tige ne doit être serré que si le débit persiste après le nettoyage.
- Une fuite sur la tige de la vanne à boisseau sphérique indique le développement d'un anneau d'étanchéité. Si la vanne a un écrou à pincement, il peut être serré d’un à deux tours.
Si le joint est pressé avec la poignée et la rondelle posée dessous - avec la vanne fermée, retirez-les et placez plusieurs tours de ruban FUM sur le joint.
Conclusion
Nous considérerons notre connaissance d’un type relativement exotique de vannes et de raccords retenus. La vidéo de cet article offrira traditionnellement au lecteur des informations thématiques supplémentaires. Des succès!
