Vanne de chauffage équilibrante et ses caractéristiques

La possibilité de régler la température des appareils de chauffage est un point très important car elle permet d’obtenir les conditions les plus confortables dans la pièce. Dans les systèmes d'eau, les vannes d'équilibrage sont responsables du réglage de la température des radiateurs. Nous examinons ci-dessous la nature et le fonctionnement de ces dispositifs.

Pourquoi ai-je besoin d'un robinet d'équilibrage

Les ponts d’équilibrage constituent une solution avantageuse pour un certain nombre de raisons énumérées ci-dessous:

• Ils vous permettent de contrôler la température des batteries individuellement plutôt que le total de la pièce, ce qui vous permet d'affiner le fond de température optimale.
• Ils aident à prévenir la surchauffe de l'air dans la pièce, ce qui peut se produire lorsque la pièce est chauffée par le soleil. En règle générale, les capteurs d'un système centralisé ne peuvent pas suivre cette situation.
• Fournir la possibilité d'ajuster le mode de température séparément pour chaque pièce. Par exemple, si une pièce n’est pratiquement pas utilisée, vous pouvez définir la consommation d’eau minimale dans les radiateurs, ce qui permettra d’économiser de l’énergie.

Pour ces raisons, plus récemment, les coqs d'équilibrage sont de plus en plus utilisés dans les radiateurs.

Caractéristiques des grues d'équilibrage

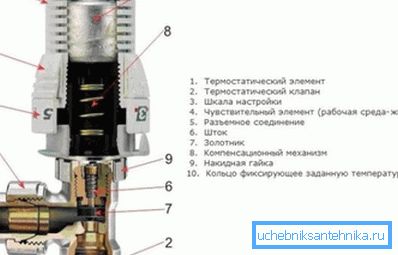

Dispositif de régulation

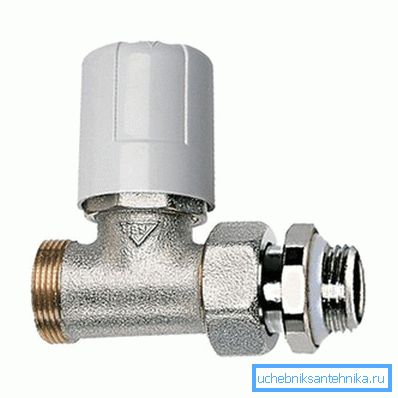

Nous allons tout d’abord examiner le dispositif et le principe de fonctionnement du pont d’équilibrage. Il s’agit donc d’une vanne d’arrêt installée à l’entrée des appareils de chauffage.

Le réglage de la position de la tige, le blocage de l'alésage, est effectué en appuyant sur celle-ci une vanne thermostatique (un petit récipient contenant un liquide ou un gaz, ayant un coefficient de dilatation thermique élevé).

Pour ramener la tige en position inverse, le ressort est installé. Le réglage du degré d'ouverture du trou de forage est effectué par un mécanisme de compensation ayant une échelle.

Principe de fonctionnement

Ajustez la température de l'appareil de chauffage comme suit:

• Le fluide dans le réservoir avec la valve (soufflet) est chauffé - plus la température est élevée, plus le soufflet devient chaud.. En conséquence, il appuie sur la tige et réduit ainsi le débit d'eau dans la batterie.

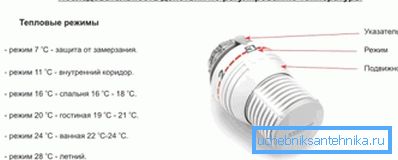

• À l'aide d'un tambour avec une échelle, vous pouvez régler le degré d'allongement initial du soufflet en contact avec la tige. Ainsi, la température est réglée, au-dessus de laquelle le dispositif bloque l'écoulement d'eau vers le radiateur.
• Après avoir réduit la consommation d'eau, la chaleur des batteries est réduite, entraînant le refroidissement de l'air intérieur.. La température dans le soufflet diminue également et cesse d'appuyer sur la tige qui, sous l'influence du ressort de rappel, monte en position haute et ouvre ainsi le trou traversant.

Comme nous le voyons, nous obtenons un cercle vicieux qui permet à l’appareil de maintenir le chauffage dans la pièce à la température spécifiée.

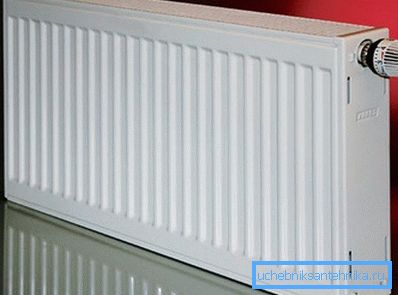

Faites attention! Certains modèles de radiateurs sont vendus avec des vannes d'équilibrage installées. Dans ce cas, vous ne devrez pas les installer vous-même, toutefois, le prix de tels appareils est plus élevé.

Caractéristiques d'installation

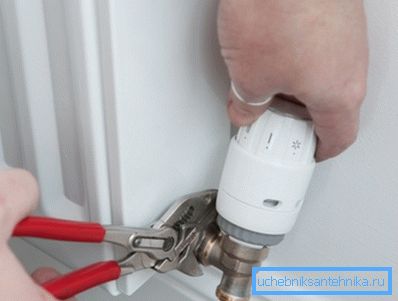

Tout d'abord, il faut dire que l'installation d'un régulateur d'équilibrage de vos propres mains n'est pas compliquée.

La seule chose dont vous avez besoin pour vous familiariser avec certaines des fonctionnalités de son installation, énumérées ci-dessous:

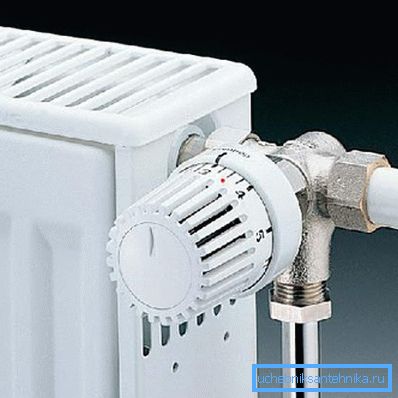

• Le régulateur se bloque dans le radiateur de chauffage à l'entrée, pas à la sortie.
• Le diamètre de l'alésage doit correspondre au diamètre des tuyaux d'alimentation.
• Si plusieurs radiateurs sont installés dans une pièce en série, il n'est pas nécessaire d'utiliser des contrôleurs séparément pour chaque appareil de chauffage. Vous pouvez simplement contrôler le débit de liquide de refroidissement à l'entrée de la première batterie. Si le système de chauffage domestique est à tuyau unique ou si chaque radiateur est connecté à une colonne montante distincte, un équilibrage séparé est requis pour chaque appareil de chauffage.
• Lors de l'installation d'une grue, la tête dans laquelle se trouve le soufflet doit être placée horizontalement, sinon des zones stagnantes peuvent apparaître autour de celle-ci.

• La tête du régulateur de température de chauffage doit être soufflée de la pièce mais pas des tuyaux.
• Pour que le réglage fonctionne correctement, il est nécessaire de veiller à ce que la tête de l'appareil ne tombe pas sous la lumière directe du soleil.

Faites attention! La tête de grue ne peut pas être fermée avec des rideaux ou d'autres éléments décoratifs. Sinon, le régulateur ne fonctionnera pas correctement.

Ici, en fait, tous les points principaux que vous devez savoir lors de l’installation de ces régulateurs. Des instructions d'installation détaillées sont incluses pour chaque appareil.

Faites attention! Beaucoup de gens pour ajuster les radiateurs de chauffage installent des vannes d'entrée et de sortie. Cependant, cette option ne permet pas un réglage complet, pas plus que l'appareil en question.

Conclusion

Les robinets d'équilibrage vous permettent de maintenir le chauffage de la pièce dans les allées d'une température donnée et d'économiser de l'énergie. De ce fait, il est possible de fournir les conditions de vie les plus confortables pendant la période de chauffage avec des coûts financiers réduits. Installez un tel dispositif de manière indépendante sous la force de chaque artisan, la seule chose dont vous avez besoin pour suivre les règles ci-dessus.

Dans la vidéo de cet article, vous pouvez obtenir des informations supplémentaires sur le sujet désigné.
