Vanne de compression à bille - caractéristiques et but

Pour l’installation de tuyaux en plastique et en métal-plastique sans utiliser de joints de soudure, des raccords à compression (à collet) sont utilisés. En particulier, les vannes à boisseau sphérique à collet, qui font en fait l'objet de cet article, sont utilisées comme vannes d'arrêt. Ci-dessous, nous examinons ce qu’ils sont et quelle est leur caractéristique.

Caractéristiques des vannes à bille à collet

La conception du clapet à bille à compression n'est pas différente de celle des clapets à bille habituels. C'est à dire L'appareil est conçu pour bloquer complètement l'eau dans les canalisations de petit diamètre. Le plus souvent, ces vannes sont utilisées dans les systèmes d'alimentation en eau (chaude et froide), ainsi que dans le chauffage.

Un robinet à tournant sphérique est appelé parce que son mécanisme de verrouillage est conçu comme une bille avec un trou traversant. Pour fermer l’alimentation en eau, il faut faire pivoter l’élément de soupape à bille de 90 degrés afin que le trou traversant soit perpendiculaire au tuyau.

Faites attention! Les robinets à tournant sphérique ne sont pas conçus pour réguler le débit de fluide dans le tuyau. Il ne peut être utilisé que pour ouvrir ou fermer complètement l'alimentation en eau ou tout autre liquide.

La différence entre les grues à compression et les autres vannes similaires réside uniquement dans la méthode d'installation, qui est réalisée à l'aide d'un collet. Un autre procédé de connexion de ce type s'appelle le serrage, car ce système de montage fournit un collier de serrage lorsque l'écrou est serré.

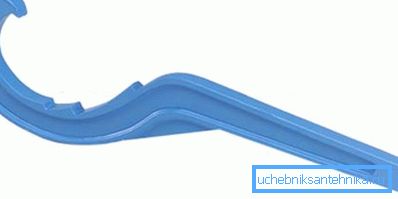

La grande popularité des raccords étudiés tient au fait que leur installation ne nécessite pas d’outils ni de compétences particulières, grâce à quoi l’installation peut être réalisée à la main.

Le plus souvent, cette méthode d'installation est utilisée pour les tuyaux en polyéthylène et les pipelines en métal-plastique. Vous trouverez ci-dessous les principales caractéristiques des clapets anti-retour à collet en HDPE:

Je dois dire que les produits en question peuvent être fabriqués non seulement en HDPE, mais également en d'autres matériaux, tels que:

• Laiton;
• Bronze;
• Cuivre;
• Acier inoxydable.

Dans ce cas, le mécanisme de verrouillage lui-même est souvent en acier inoxydable, ce qui le rend résistant à la corrosion.

Les mérites

Parmi les avantages des vannes à bille à compression, on peut identifier les points suivants:

• Simplicité et rapidité d'installation grâce à la réduction des coûts de main-d'œuvre;
• La fiabilité
• La durabilité
• Prix ​​bas
• La possibilité de démantèlement.

Faites attention! Pour une installation de haute qualité d'un raccord à collet pour tuyaux, le diamètre de ses tuyaux doit correspondre exactement à celui des tuyaux.

Inconvénients

Bien entendu, comme souvent, en plus des avantages, ces produits présentent certains inconvénients, dont les principaux sont énumérés ci-dessous:

• Les raccords en question sont conçus pour supporter moins de pression que des produits similaires à souder, car le raccordement à compression est encore moins durable.
• Pendant le fonctionnement, il peut être nécessaire de resserrer la connexion.
• Malgré le fait que la conception soit considérée comme réutilisable, c’est-à-dire il peut être assemblé et démonté: en pratique, le réassemblage n'est pas fiable, il est donc nécessaire de changer le raccord.
• Comme mentionné ci-dessus, le robinet à boisseau sphérique ne peut pas réguler la pression de l'eau, car cela pourrait entraîner sa défaillance prématurée.

Le dispositif de la connexion de compression et l'installation de la grue

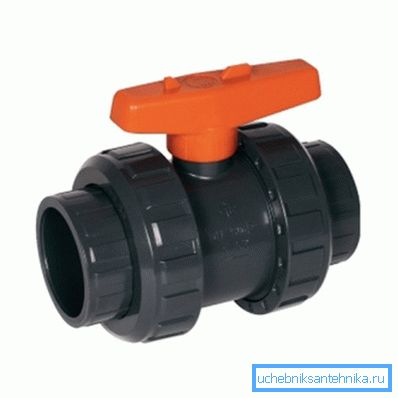

Prenons l'exemple d'une grue à compression PND de 32 mm sur 32 mm.

Le système de montage comprend les pièces suivantes:

1. Écrou de serrage;
2. Anneau de serrage;
3. Anneau de compression;
4. Joint torique;
5. Le corps principal.

En règle générale, un montage similaire est disponible sur le tuyau opposé. Certes, il existe des périphériques qui servent d’adaptateurs. Dans ce cas, d’une part, ils ont un collet et, d’autre part, une buse pour une connexion filetée ou autre.

Les instructions d'installation pour les vannes à collet sont les suivantes:

• Tout d'abord, vous devez couper le tuyau en douceur afin que la coupe soit perpendiculaire à son axe. Grâce à cette taille, le tuyau reposera complètement contre la patte de verrouillage du boîtier.
• Ensuite, vous devez éliminer les bavures et autres irrégularités, ainsi que le chanfrein à 2-3 mm du bord, afin d'obtenir un cône.
• Ensuite, vous devez insérer le tuyau dans l'appareil et noter la profondeur à laquelle il coulera.
• La zone du tuyau qui sera immergée dans le boîtier doit être lubrifiée avec de la graisse sanitaire.
• Ensuite, le tuyau est usé dans l’ordre suivant:

• écrou de serrage;
• poignée (bague de serrage);
• bague de retenue;
• bague d'étanchéité.

• Si la vanne à bille à compression du collet - collet est montée, une connexion similaire avec le pipeline et son second tuyau de dérivation doit être établie.

Ceci termine le processus d’installation du collet tap.

Conclusion

Les vannes à bille à compression ont un certain nombre d'aspects positifs, dont le principal est la facilité d'installation. Par conséquent, récemment, ils se sont généralisés. Toutefois, il convient de noter que leur durabilité dépend de la qualité de l'installation et des conditions de fonctionnement, qui doivent correspondre aux caractéristiques du produit.

Dans la vidéo de cet article, vous pouvez obtenir des informations supplémentaires sur le sujet désigné.
