Vanne de passage - maître débit

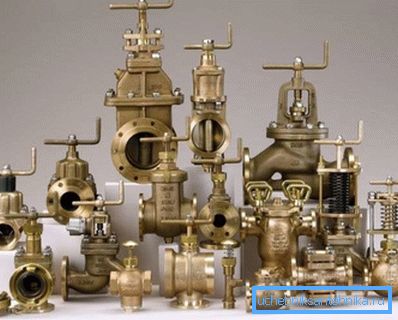

Chaque minute et chaque jour, d'énormes quantités de substances diverses - de l'eau et des produits pétroliers, des huiles et des gaz circulent dans les pipelines. L'un des éléments des vannes responsables du mouvement des flux de trafic est un clapet à bille.

Ses fonctions incluent l'arrêt et le démarrage, la réglementation et, du fait de la conception de certaines espèces et du mélange des milieux transportés.

L'essentiel sur la grue

La vanne de régulation à travers le passage est destinée à la constipation et à la mise en marche du fluide et à la régulation du débit. Le robinet à boisseau sphérique se distingue d'une série de passages avec des pertes hydrauliques minimes, qui sont obtenus grâce au robinet à boisseau sphérique. C'est cette forme de dispositif de verrouillage utilisée dans les gazoducs.

Il y a un certain nombre d'avantages qui sont:

• dans la structure simple de l'ensemble de renforcement;
• haut degré d'étanchéité;
• résistance aux milieux agressifs;
• gestion simple;
• compacité;
• rayon de braquage clairement limité du manche;
• capacités de mélange multi-flux;
• débit universel - des milieux liquides aux milieux visqueux, ainsi que des milieux contenant des impuretés (boues, pâte).

Pour les robinets à tournant sphérique, on utilise principalement le laiton, l’acier, la fonte, le polypropylène, le polyéthylène, la céramique et l’aluminium. Les nids sont faits de graphite, de plastique, de caoutchouc et de divers métaux.

Conception de robinet à tournant sphérique

Le passage de la vanne à bille est un renforcement avec un mécanisme rotatif à quart d'arrêt. Sa tâche principale est d'ouvrir complètement ou de se chevaucher, mais pas de réguler la force du flux de trafic. En cas d'ouverture incomplète de la constipation dans les conduites à haute pression, des turbulences peuvent se former, ce qui conduit progressivement à une perte d'étanchéité.

Le principe de fonctionnement de l'ensemble de verrouillage est simple: tourner la poignée dans le sens inverse des aiguilles d'une montre signifie que la vanne est complètement ouverte lorsque le levier est parallèle au tuyau et fermée, dans une position perpendiculaire à celui-ci.

L'assemblage de renforcement est:

• serrure sphérique ayant un trou traversant;
• 2 selles tenant la sphère;
• broche;
• un logement dans lequel sont situés les éléments ci-dessus;
• poignée de commande se reliant à la broche.

Le corps de la grue peut être monolithique ou pliable. La conception démontable ne convient pas pour l'entretien et la réparation, son prix est donc bas. L'option de pliage peut être réparée, ce qui permet de l'utiliser très longtemps.

Le petit diamètre du trou dans la boule de constipation ne nécessite pas beaucoup d'effort pour la contrôler. Les grands diamètres d'ouverture peuvent nécessiter l'utilisation d'un levier plus long ou d'une unité d'entraînement automatique.

Faites attention! Un long manche n'est pas toujours approprié, en particulier si la grue est installée dans des conditions restreintes. D'autres tuyaux peuvent interférer avec sa rotation, l'installation d'une transmission électrique sur une grue constituant peut-être le moyen de s'en sortir.

Domaines d'application

Les robinets à tournant sphérique sont aujourd'hui indispensables dans l'industrie chimique, pétrolière et gazière, les services publics, fournissant du gaz et de la chaleur aux maisons. Dans les appartements, de tels dispositifs sont placés sur les tuyaux d’alimentation des équipements.

L'utilisation de noeuds se fait en stricte conformité avec leur classe de tension.

La commande de ce processus est réglée par GOST 24856-81, selon lequel le corps de la grue a une certaine couleur en fonction de son application:

• le trafic maritime est indiqué en bleu;
• gaz jaune;
• pétrole et produits pétroliers - noir.

Classification des dispositifs de verrouillage

Selon le mode de connexion au pipeline, les dispositifs de verrouillage à billes ont les types suivants:

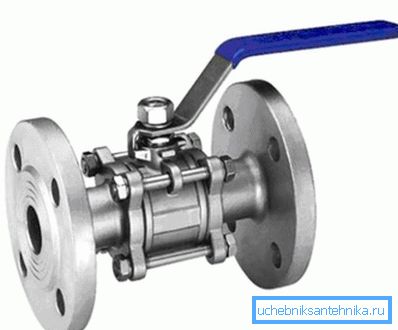

• bride - sont pliables et moulés, résistent à une pression élevée et sont donc les bienvenus sur les autoroutes de plus de 46 mm de diamètre de section transversale provenant de l'industrie du gaz et des raffineries de pétrole;

• couplage - utilisé avec succès dans des conduites d’une section jusqu’à 45 mm, dans les systèmes de chauffage, de gaz et d’eau collectifs;
• étouffer - le plus souvent utilisé dans les industries alimentaires et chimiques, le principal avantage est la réparabilité et le montage / démontage réutilisables;

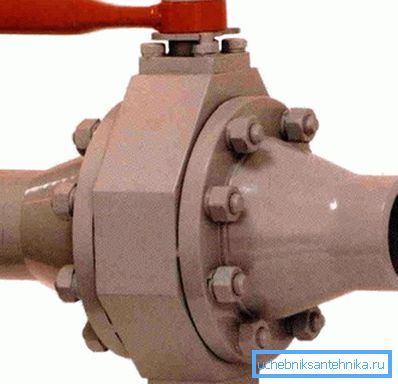

• soudé - sont caractéristiques pour une utilisation dans le domaine de la construction, installé une fois, le prix est relativement bas;

• combiné - les options de montage sont possibles, peuvent être contrôlées, étant profondément dans la terre, grâce à l'axe étendu de la vanne.

Dans le sens de la circulation et du nombre de connexions:

• points de contrôle - l'entrée / la sortie sont sur le même axe, montés sur des sections de tuyaux de différents diamètres et de niveau
• angulaire - les trous des trous sont perpendiculaires les uns aux autres, situés principalement aux points de connexion des appareils ménagers, par exemple avec la batterie;

• trois voies (mélangeurs);
• multi-pass.

En fonction du partage de bande passante:

• passage intégral - jusqu'à 100%;
• standard - jusqu'à 50%;
• Débit non complet 70–80%.

Le diamètre du trou dans la porte de la vanne à boisseau sphérique à passage intégral coïncide avec le diamètre interne de la conduite. La résistance hydraulique est donc minimisée, de même que la perte de charge. De tels raccords sont bien adaptés aux liquides.

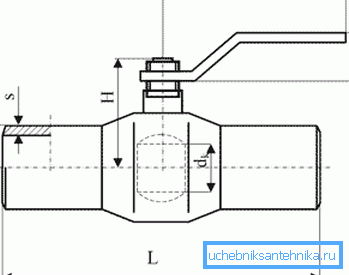

Au contraire, le trou de la bille de l'ensemble à passage total est plus petit et peut être de forme conique (un ou deux passages symétriques), d'où une résistance hydraulique plus grande. Le petit diamètre «facilite» de telles grues, elles sont durables, car elles permettent des débits faibles et la charge sur la balle diminue, se comparant favorablement en prix.

Règles générales d'installation

Il ne faut pas rappeler que la durée opérationnelle et la qualité du travail dépendent de l'installation compétente d'une unité de renforcement.

Les instructions d'installation générales comprennent:

1. Le choix final du site d'installation et la fourniture d'un accès gratuit à celui-ci pour les travaux d'installation et de réparation futurs.
2. La nécessité de vérifier la conformité de paramètres tels que le diamètre de la vanne et de la conduite, la capacité de la vanne et sa compatibilité avec les conditions de fonctionnement (type de fluide, pression maximale dans la conduite et température).

1. Connaître la direction du flux transporté, ce qui est également indiqué par les flèches d’entrée / sortie sur le corps de l’appareil.
2. Emplacement et type de fil correspondants.
3. L'utilisation de ruban d'étanchéité dans les éléments filetés, qui doivent être enroulés avec un certain effort pour garantir l'étanchéité.

Faites attention! Pour enrouler correctement le ruban FUM avec vos propres mains, vous devez voir un filetage externe ouvert sur le côté du point de fixation situé devant vous. Enroulez le ruban dans le sens des aiguilles d'une montre.

1. Une fois bridées, leur construction sur la grue et le tuyau doit être la même.

Résumant

Les vannes correspondant aux caractéristiques techniques du pipeline et du fluide à traverser fonctionneront de manière qualitative et durable. Les avantages de l'obturateur, forme simple et idéale en même temps, sont utilisés avec succès dans les secteurs industriel et résidentiel.

La vidéo présentée dans cet article montre l'une des options permettant d'utiliser un robinet d'écoulement direct (dans cet exemple, pour organiser l'irrigation au goutte-à-goutte).
