Vanne de radiateur - tout ce que vous devez savoir sur cette

Lors de l'utilisation de l'eau, le chauffage ne peut se passer de l'utilisation de vannes et de vannes de régulation. Grâce à l'installation de différents types de vannes de radiateur, il devient possible de régler le chauffage de la batterie, ce qui augmente la fiabilité du système de chauffage dans son ensemble.

Bien entendu, un tel effet ne sera obtenu que si la personne comprend clairement quel robinet est optimal pour résoudre le problème correspondant.

À propos des types de grues à radiateur

Tous les robinets de radiateurs peuvent être divisés en 3 groupes:

• régler le débit de liquide de refroidissement vers le dispositif de chauffage. Cela permet de modifier la température de chaque radiateur en réduisant / augmentant le courant de liquide de refroidissement à travers celui-ci. À cette fin, des vannes standard sont généralement utilisées et le passage du tuyau est bloqué en tournant la vanne manuellement;

Faites attention! Afin de ne pas déranger plusieurs fois par jour, il est judicieux d’utiliser des têtes thermiques spéciales à réglage automatique pour régler la température de la batterie. Après le calibrage initial, ils réguleront eux-mêmes la température.

• pour "éteindre" la batterie du circuit de chauffage. Si la vanne de réglage pour radiateurs réduit progressivement le courant de liquide de refroidissement dans le tuyau, il est alors nécessaire d'éteindre immédiatement l'appareil de chauffage. À cette fin, les vannes à bille les plus simples sont utilisées et, pour le fonctionnement ultérieur du système de chauffage, une dérivation, une section de la conduite reliant les tuyaux d'alimentation et de refoulement, est installée.

Faites attention! Bien entendu, les vannes d’arrêt doivent être installées au-delà de la dérivation, c’est-à-dire plus près de la batterie.

• parfois, même si toutes les règles d'installation sont respectées, de l'air peut s'y accumuler, ce qui entraîne un réchauffement inégaly Une construction simple est utilisée pour purger les bouchons d'air - la grue de Mayevsky. Le prix de cet appareil est bon marché (les fabricants nationaux fixent un prix d'environ 160 à 200 roubles) et les avantages sont énormes: une purge d'air périodique permet à toutes les sections de radiateur de fonctionner avec une efficacité maximale.

En ce qui concerne le site d’installation, les vannes d’arrêt et de commande peuvent être installées sur des sections de conduite horizontales et verticales. Aussi en vente, vous pouvez trouver la vanne d'angle de radiateur - le principe de leur action ne diffère pas de l'ordinaire, et toute la différence réside dans la forme.

En savoir plus sur l'appareil, le principe de fonctionnement et le choix des vannes pour radiateurs

Pour un choix en connaissance de cause, il est nécessaire de bien comprendre le dispositif et le principe de fonctionnement d'un type particulier de dispositif de réglage / verrouillage, ainsi que de déterminer le rôle de la vanne (fermeture ou réglage). Lors de l'installation de radiateurs, vous devez résoudre des problèmes tels que: le réglage de son chauffage, la possibilité d'éteindre la batterie pendant la haute saison, retirez les bouchons d'air sans la quitter du travail.

Par conséquent, l'accent est mis sur les grues, ce qui permet de résoudre ces problèmes. En particulier, les grues à billes, les grues de régulation conventionnelles et une grue Mayevsky sont considérées.

Vannes

Le robinet à tournant sphérique peut être considéré comme le représentant le plus simple des robinets. En général, il ne sert pas de vanne de régulation pour le radiateur, mais bien pour le chevauchement rapide et complet du courant de liquide de refroidissement dans la batterie, c’est-à-dire pour le couper du travail du circuit de chauffage.

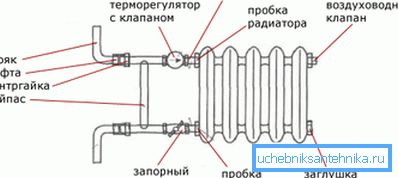

Une telle application de vannes nécessite le raccordement des tuyaux d’alimentation et de décharge avec un cavalier: lorsque les vannes sont fermées, le liquide de refroidissement est évacué par le réchauffeur à travers ce cavalier. Et cela peut être fait presque instantanément, il suffit de tourner le bouton du robinet 90?.

L'élément principal d'un tel dispositif est une balle en métal avec un trou traversant et des segments coupés. Dans les modèles coûteux, on utilise des joints à ressort qui s'adaptent parfaitement à la balle et assurent l'étanchéité; dans les appareils moins chers, l'étanchéité est obtenue du fait que la balle est pressée contre le flux d'agent caloporteur vers le joint d'étanchéité.

Le robinet à tournant sphérique à trois voies pour radiateurs peut être installé directement à la place du té lors de l'organisation du by-pass. Pendant le fonctionnement, il sera possible de diriger le flux d'eau complètement dans le chauffe-eau, en contournant complètement le radiateur ou partiellement dans la batterie et partiellement dans le by-pass - tout dépend de la conception du robinet. Avec cette approche, la fonction de réglage et de fermeture est combinée.

Réglage du chauffage

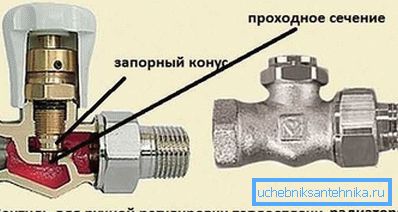

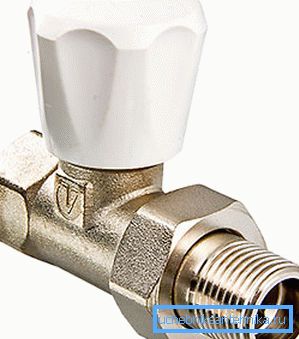

Le moyen le plus rentable de réguler le débit d'eau chaude dans la batterie peut être considéré comme l'installation sur le tuyau d'alimentation d'un dispositif de réglage conventionnel; lorsque le robinet tourne, le tuyau se ferme progressivement. Lors de l’installation, seules des connexions détachables sont utilisées (en règle générale, des raccords à emboîtement), de sorte que les instructions d’installation ne comprennent que quelques points: enroulez le ruban adhésif FUM sur le filetage et vissez le robinet.

Faites attention! Les homologues à billes les plus simples ne peuvent pas être utilisés comme vannes de régulation car ils ne disposent que de 2 positions de travail - ils sont normalement ouverts et normalement fermés.

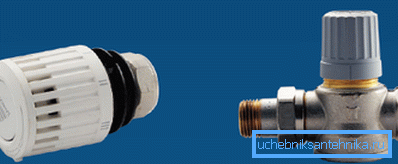

Le réglage manuel n’est pas très pratique - d’une part, il faut constamment tourner le bouton de la grue et, d’autre part - la précision du réglage n’est pas à la hauteur. Des régulateurs spéciaux avec une tête thermique sont beaucoup plus pratiques - ils permettent d’oublier complètement le contrôle de la température, tout se passera en mode automatique.

Le dispositif de ces thermostats est extrêmement simple: le "corps de travail" principal ressemble à une chambre étanche à parois ondulées. À l'intérieur, il y a un liquide ou un gaz qui se dilate lorsqu'il est chauffé. Ce processus provoque l’allongement du soufflet (la même chambre étanche), ce qui entraîne une diminution de la lumière et, par conséquent, une diminution du courant de liquide de refroidissement traversant le radiateur.

Retrait des bouchons d'air de la batterie

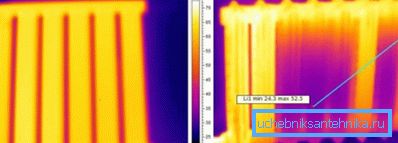

L’apparition d’un sas peut être jugée par le chauffage irrégulier de la batterie, certaines sections sont chaudes et d’autres à peine chaudes. La grue de Mayevsky aidera à résoudre ce problème, et elle peut être installée sans restrictions particulières, seul le diamètre est important.

Il est également nécessaire de prendre en compte le matériau de la batterie afin que les métaux ne forment pas un couple galvanique. Ainsi, pour les radiateurs en fonte, vous pouvez recommander la vanne Mayevsky pour les radiateurs en fonte de 15 mm.

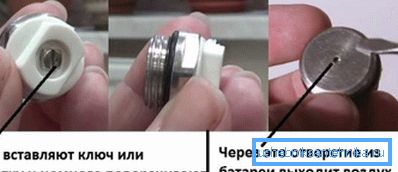

En ce qui concerne l'installation, de tels dispositifs sont situés dans la partie supérieure du radiateur, il se bloque simplement dans la fiche à l'extrémité de la batterie. Et extérieurement, cela ressemble plus à une laveuse ordinaire.

Au centre de cette rondelle, il y a un trou en forme de cône qui, pendant le fonctionnement, est fermé par un bouchon en métal, qui est simplement vissé dans le trou. Afin de purger l'excès d'air, tournez légèrement le cône en métal avec les mains avec un tournevis et fermez le trou en fermant le trou. Vous devriez immédiatement entendre le sifflement de l'air sortant. Le processus peut être considéré comme terminé lorsque de l'eau commence à sortir du robinet.

Les subtilités du choix d'une grue pour le radiateur

Lors du choix, il est nécessaire de prendre en compte non seulement le but, mais également le lieu d'installation des vannes d'arrêt / de contrôle. Ainsi, pour l'alimentation en eau du radiateur, vous pouvez utiliser un robinet à angle pour un radiateur. Les grues pour radiateurs avec une connexion inférieure ont un aspect spécifique, elles ressemblent un peu à des jumelles.

En ce qui concerne les grues supérieure et inférieure, le principe de fonctionnement et la structure interne ne diffèrent pas, seule la méthode de réglage diffère. C'est la principale différence - les vannes de radiateur supérieure et inférieure angulaires, la partie supérieure réglable, mais les versions inférieures sont disponibles avec clé en main réglable. Ceci est fait pour qu'il puisse être installé dans des conditions exigües.

Résumant

Sans grues pour le radiateur ne peut pas faire lors de l'installation du système de chauffage. Grâce à ces dispositifs simples, le fonctionnement du système de chauffage peut être réglé dans une large plage, et la fiabilité et la stabilité du chauffage dans son ensemble vont également augmenter.

Il est également important que l'installation de tels dispositifs n'entraîne pas une augmentation significative du coût d'installation du chauffage. La vidéo dans cet article décrit un exemple de connexion d'un radiateur à l'aide de thermostats et de vannes.
