Well gauge: types et spécifications

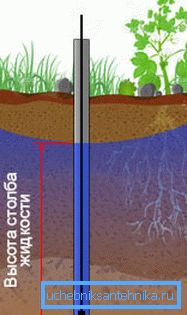

Le principe du forage des aquifères est de s’enfoncer dans le sol à une certaine distance à la recherche de fluide. Dans ce cas, il est souvent nécessaire de déterminer avec précision la profondeur au niveau de l’eau.

Pour ces cas, la jauge de puits a été inventée, ce qui permet de s’acquitter de cette tâche.

Types d'instruments pour ces emplois

Tout d'abord, il convient de noter qu'il existe de nombreuses façons de déterminer la profondeur du puits par rapport au niveau de l'eau. Ils sont assez simples et ne nécessitent pas d’équipement spécial, bien que certains aient même besoin d’un ordinateur..

Par conséquent, pour déterminer la méthode de mesure doit être conforme aux besoins d'une conception particulière et de ses caractéristiques technologiques.

Manière la plus simple

• Assez souvent, des types simples de puits fabriqués selon le principe des puits abyssiniens sont installés à la datcha ou sur des parcelles de terrain. Dans le même temps, l'eau de telles structures ne coule pas toujours par gravité, ce qui nécessite de contrôler son apparence dans le tuyau.
• Il convient de noter que ces puits sont peu coûteux et sont souvent construits dans le souci d’épargner. Compte tenu de cela, le propriétaire de cette conception ne trouve pas toujours de fonds supplémentaires pour l’achat d’une jauge de niveau, dont le prix est généralement très surestimé compte tenu des spécificités de son utilisation.

• Dans de tels cas, l’assistant s’acquitte de cette tâche à l’aide d’une corde ordinaire, à laquelle la charge est attachée.
• Il est abaissé dans le tube, plongeant à l'aiguille même.
• Ensuite, on soulève la corde et on vérifie la présence d’une piste mouillée. Où il commence, et le bord supérieur de l'aquifère sera situé.
• Après cela, la corde est mesurée et reçoit les données nécessaires.

• Il est à noter qu'un tel système présente de nombreuses failles et ne peut être qualifié de parfait ou de précis. Cependant, il peut déterminer la profondeur approximative du niveau d’occurrence de l’eau.

Astuce! Si les travailleurs embauchés ou les employés d'une entreprise avec laquelle un accord a été signé pour forer un puits utilisent cette méthode, les conditions de paiement doivent alors être immédiatement réexaminées, car elles indiquent un faible niveau de professionnalisme. Dans le même temps, il ne faut pas penser que le fait d'avoir une bonne jauge de niveau parle de compétences élevées.

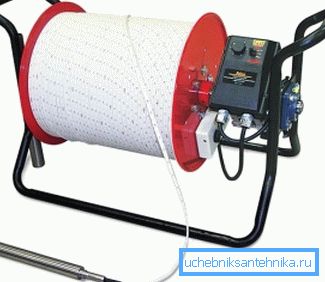

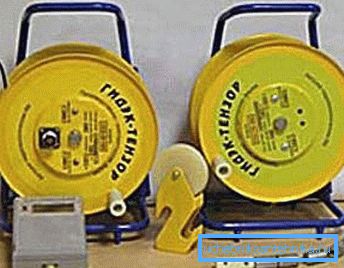

Dispositif de treuil

• Ces unités sont assez simples et fiables. Ils ne nécessitent pas de compétences particulières pour leur utilisation et peuvent être utilisés par les travailleurs immédiatement après avoir lu les instructions.

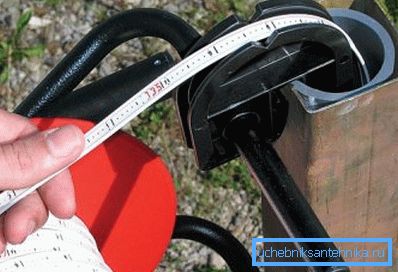

• Le principe de leur fonctionnement réside dans le fait qu’une corde spéciale est utilisée comme treuil, sur laquelle une bande de marquage est installée avec une indication du métrage.
• Des fils reliés au capteur à la fin sont également attachés. Il est à noter que le dispositif de contrôle lui-même ressemble à deux contacts nus situés à une certaine distance l'un de l'autre.

• Une bobine d’alimentation est connectée à la bobine du treuil, pour laquelle vous pouvez utiliser une batterie ordinaire telle que Krone.
• Il se connecte en un circuit avec le capteur et la source de signaux de bruit générant de la lumière. Dans leur rôle peuvent être des ampoules et une sonnerie.
• Il est à noter qu'un tel système peut être assemblé à la main. Pour ce faire, il suffit d’avoir une connaissance de la physique en 8e année.

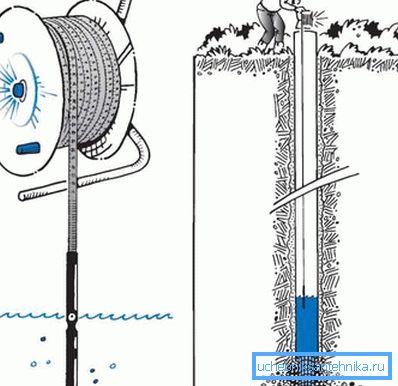

• Le principe de fonctionnement de cet appareil est basé sur le fait que lorsque le capteur est abaissé sur le câble dans le puits, il est immergé dans une certaine zone. En conséquence, ses contacts se fermeront et un signal sera entendu ci-dessus. Dans ce cas, l'utilisateur doit faire attention au ruban de marquage avec des marques, qui indiqueront la profondeur de l'aquifère.

• Le principal avantage d'un tel système est sa simplicité.
• Il convient également de noter que les contacts du capteur sont situés à un niveau tel qu’ils ne réagissent pas à l’augmentation de l’humidité et ne travaillent qu’en contact direct avec le liquide.
• Une jauge similaire pour les puits est souvent utilisée à des fins domestiques. Cependant, certaines sociétés fournissant des services de forage l’utilisent activement comme contrôle principal ou supplémentaire.

• La simplicité de l'appareil élimine les erreurs dans les lectures et élimine presque complètement le facteur d'incompétence du personnel.

Astuce! Si vous pouvez fabriquer vous-même un tel appareil, vous devriez l'utiliser. Les produits d'usine sont chers et ne répondent pas toujours aux exigences de certains artisans.

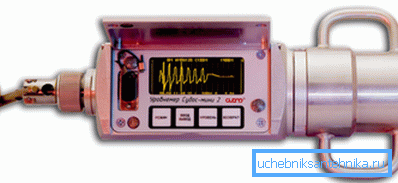

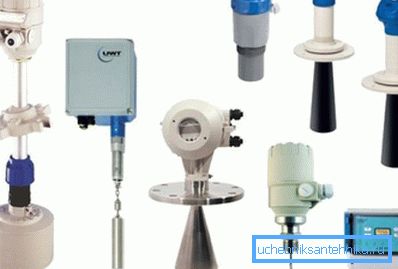

Appareils à ultrasons

• Ces appareils peuvent être appelés les plus chers. Le fait est que pour leur utilisation, vous aurez peut-être besoin d'un ordinateur ou de son analogique fourni dans le kit.
• Il est à noter que pour déterminer le niveau d'occurrence de l'aquifère, en utilisant des jauges pour des puits de ce type, l'action ne peut être qu'un spécialiste ayant suivi une formation appropriée.

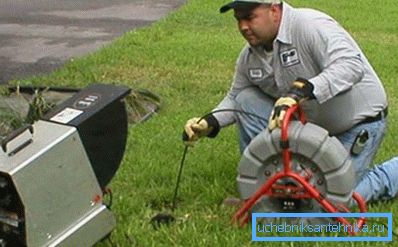

• La plupart de ces systèmes ont un certain nombre de fonctions supplémentaires. Le plus important d'entre eux est la possibilité de détecter des dommages dans une colonne ou un tuyau et de déterminer la profondeur spécifique de ce défaut.

• Compte tenu de ces capacités, ces systèmes sont activement utilisés pour la rentrée de puits.
• Ils ont également trouvé une utilisation intensive dans le forage au niveau de la couche artésienne, car ils peuvent exercer un contrôle à grande profondeur.
• Un des avantages de ces jauges de fond de trou est qu’il n’est pas nécessaire de plonger profondément pour qu’ils fonctionnent. Il suffit d'installer le capteur au début du puits et le reste du travail se fera par rayonnement ultrasonore. La vague sera réfléchie par l'eau et tombera sur l'indicateur, qui transférera les données reçues au module de calcul.

• Il y aura une analyse détaillée de la vitesse des vagues et du temps nécessaire à leur réflexion, à la suite de quoi la conclusion sera formée.
• Une attention particulière doit être portée au fait que les dispositifs de ce type d’action permettent une surveillance à distance. Pour ce faire, ils établissent la conformité avec les modules de communication, ce qui leur permet de maintenir le contact à distance entre le module de calcul et le capteur.
• Considérant toutes les caractéristiques de tels dispositifs, ils sont principalement utilisés dans le forage de puits profonds ou à l'échelle industrielle.

• Il convient également de noter qu'il existe des versions simplifiées de ces unités qui ne peuvent déterminer que la distance au liquide. Un manuel d'instructions typique pour leur fonctionnement indique qu'ils ont des réglages standard et qu'ils sont capables de fonctionner dans certaines conditions. Cela rend très difficile l'utilisation de ces jauges, ce qui oblige les artisans à utiliser des constructions de type simple.
• Il faut dire que toutes les données sur le niveau d'eau dans le puits sont enregistrées dans son certificat. Par conséquent, dans les mesures ultérieures, si cela change, la documentation doit être modifiée. Compte tenu de cela, il est intéressant d’attirer des spécialistes certifiés pour ces opérations, dont la conclusion servira de base à l’ajustement.

Astuce! Cela vaut la peine d’acquérir une telle unité seulement dans les cas où il est nécessaire de surveiller en permanence le puits. Sinon, cela entraînera des coûts importants et inutiles.

Conclusion

Après avoir visionné la vidéo dans cet article, vous pouvez examiner en détail les jauges de niveau de différents types et vous familiariser avec leur utilisation. Dans le même temps, sur la base du texte présenté ci-dessus, il convient de conclure que ni les systèmes de contrôle les plus simples ni les plus complexes ne peuvent combiner les deux qualités principales. L'accessibilité et le côté pratique de cette opération ne combinent que le type de construction à treuil.
