Wellhead: fonctionnalités et options

Quelle est la pointe ou, comme on l'appelle aussi, la pointe du puits? A quoi sert ce simple appareil? En quels matériaux est-il fabriqué et comment est-il monté?

Voyons le comprendre.

C'est quoi

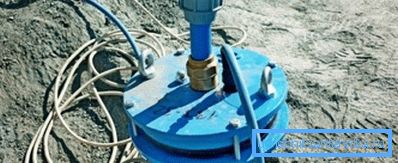

La tête de puits est appelée un dispositif simple - une bride préfabriquée qui ferme hermétiquement la bouche du tubage. L'étanchéité des conceptions modernes est assurée par un joint en caoutchouc qui comprime le boîtier lors du serrage de la tête du capuchon à l'aide de boulons.

À propos: il n’est pas difficile de trouver des objets d’artisanat faits d’acier noir artisanal ou semi-artisanal. Ils sont soudés à un tuyau en acier.

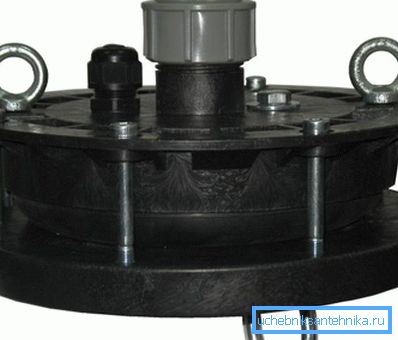

Le produit comporte plusieurs éléments supplémentaires:

• Boulon à œil ou anneau soudé pour fixer le câble sur lequel la pompe est suspendue. En option, il est fourni avec une carabine.
• Trou pour câble d'alimentation avec joint.
• Raccords pour connecter le tuyau de pression du bas et du haut. Cependant, il est de plus en plus possible de voir un dispositif légèrement différent de la tête de puits: les buses sont remplacées par un collet - une buse filetée et un écrou borgne avec joint annulaire conique, qui permettent de comprimer un tuyau sous pression en polyéthylène de 25, 32 ou 40 millimètres.
• Une paire de cosses ou de boulons à œil sur le capuchon de la tête de puits. Grâce à eux, en dépressurisant la connexion du capuchon avec le boîtier, vous pouvez soulever toute la structure avec la pompe.

Pourquoi en as-tu besoin

La casquette remplit plusieurs fonctions à la fois.

1. Il prend en charge la charge du câble avec une pompe suspendue dessus, en la répartissant uniformément sur l'extrémité du boîtier.
2. Il protège le puits des débris, de la saleté et des objets étrangers susceptibles de bloquer la pompe lors du levage ou tout simplement d’affecter la qualité de l’eau.
3. Cela réduit considérablement le risque de vol d'équipement. Soudé ou assemblé avec des boulons avec un secret (clé en forme non standard), cap, pour enlever, poliment, n'est pas facile.
4. Le capuchon ne permet pas aux eaux de surface de pénétrer dans la tête de puits.

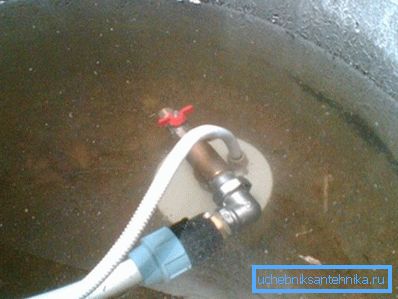

Cela devrait être clarifié: la bouche est généralement enterrée dans une fosse située en dessous du niveau de gel du sol. Il est clair que lors de fortes pluies, la fosse peut chauffer. Si vous arrivez dans l'aquifère à l'extérieur du carter, l'eau sale de la surface ne créera pas de blocage en argile et / ou ne cimentera pas le tronc, le tuyau lui-même devra être scellé.

1. Enfin, la présence d'une panne peut sérieusement augmenter la production de puits. Pour quoi? Imaginez un récipient scellé, partiellement rempli d'eau. Et maintenant, enlevez de force une partie de l'eau à travers un mince tube. Un vide est créé à l'intérieur, n'est-ce pas? Il semble que l'analogie soit claire: la pression réduite à l'intérieur du puits agit comme une pompe à vide, pompant de plus en plus de volumes d'eau propre dans les aquifères.

Ce qu'ils sont

La taille

La pointe la plus courante, bien sûr, pour un diamètre de boîtier de 125 millimètres. La raison? C'est simple: la majorité des pompes de forage domestiques disponibles dans le commerce ont un diamètre de 4 pouces, soit un peu plus de 100 mm.

Etant donné que pour soulever et abaisser la pompe normalement, un espace d'au moins 1 à 2 centimètres entre le boîtier et le boîtier est nécessaire et que le prix d'un mètre courant de forage de puits augmente avec l'augmentation du diamètre, le choix de la section devient assez évident.

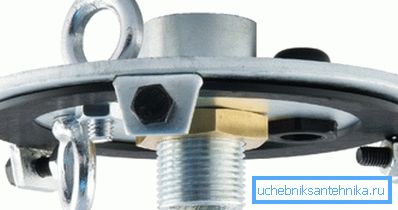

Plus rarement, il existe des produits pour les tailles 133, 140 et 159 mm. De plus, il existe des modèles universels pouvant être installés sur des tuyaux de différents diamètres.

Matériel

De quoi ces dispositifs peuvent-ils être fabriqués?

Acier

Ogolovki d'elle faisait souvent leurs propres mains, en utilisant une machine à souder et des meuleuses. Malgré le faible coût de fabrication, ce n'est pas la meilleure option - le démontage de la pointe soudée est assez difficile et vous ne devez pas oublier la corrosion de l'acier.

Bien entendu, les produits en acier sont protégés par des revêtements de peinture et de vernis. Cependant, dans des conditions d'humidité élevée, chaque peinture ne peut pas durer plus de deux ou trois ans; tout dommage à la couche protectrice ouvre la voie à la rouille. En outre, le revêtement interne est inévitablement endommagé pendant le soudage.

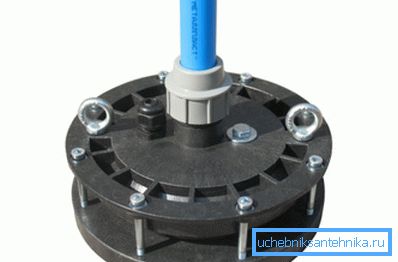

Polypropylène

Le prix des produits à partir de cela commence à partir de 600 roubles environ. Le polypropylène est un plastique léger, durable et résistant, résistant à la corrosion, à l'humidité et aux substances chimiquement agressives. Les inconvénients incluent peut-être une résistance limitée: la charge maximale pour les pointes fabriquées à partir de ce matériau est limitée à 200 kgf.

Fonte de fer

Le coût des capsules en fonte est légèrement supérieur à celui du plastique. Plus élevée et plus durable: la charge maximale typique est déjà de 500 kgf. Mais la durée de vie est quelque peu réduite: la fonte n’est pas aussi sensible à la corrosion que l’acier noir, mais elle n’est pas encore complètement protégée de celle-ci.

L'assemblée

Les instructions d'installation de la tête de puits avec un joint d'étanchéité sont assez simples.

1. Le tube de protection est coupé strictement perpendiculairement à l’axe. La coupe est débarrassée des bavures.

Remarque: pour les pointes universelles, il peut être nécessaire de polir la face d'extrémité. Ces produits ne compriment pas le tuyau à l'extérieur, mais sont pressés contre son extrémité par un joint en caoutchouc plat.

1. Le câble de la pompe est solidement fixé au boulon à œil. Le tuyau de pression est attaché à la pompe et passe à travers la buse dans la pointe; La même opération est effectuée avec le câble d'alimentation.
2. La bride et le couvercle sont constamment usés sur le bord du boîtier et serrés l'un contre l'autre, comprimant ainsi le joint.
3. Le câble et le tuyau d’excès en excès sont étirés et sertis avec un presse-étoupe et une pince de serrage.

Conclusion

Comme toujours, la vidéo de cet article offrira au lecteur des informations supplémentaires sur le sujet traité. Des succès!
