Wellhead pour le puits lui-même

La tête de puits est l'un de ses éléments structurels importants, dont la fonction principale est de sceller la source, en la protégeant de l'entrée des eaux souterraines, des objets étrangers et des autres polluants. Il sert également au montage des équipements de pompage, des conduites d’eau et des câbles électriques. Le niveau d'eau dans le puits est mesuré à travers le dispositif de cap. Il existe en vente des ogolov fabriqués en usine en polyéthylène, en métal, mais il n’est pas toujours possible de les acheter; dans ce cas, il est plus facile de le fabriquer vous-même.

Construction

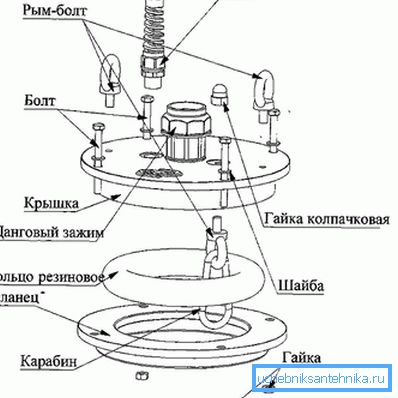

La conception typique de la pointe se compose de l'embouchure de la buse et de la plaque de base, qui sont interconnectées avec des boulons et des écrous. La tête de puits est bétonnée dans la fondation de la tête de puits. La taille de la pointe dépend du diamètre du puits et de la masse de l'équipement de pompage et de levage. Plus ces paramètres sont nombreux, plus le conseil devrait être puissant. Il est fermement bétonné car il recevra et lissera les vibrations de la pompe.

Si le puits est équipé d'un conducteur, la plaque de base peut être fixée directement à celui-ci par une bride intermédiaire, afin de sceller le joint bout à bout à l'aide d'un joint en caoutchouc ou en paronite en forme d'anneau.

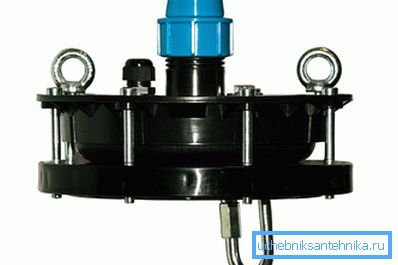

En règle générale, les bouchons sont en métal ou en fonte, mais vous pouvez utiliser du plastique d'origine pour les petits puits. Leur prix est plus intéressant, mais il est judicieux de ne les utiliser que lorsque le puits a une profondeur maximale de 30 m et que le poids de la pompe avec des conduites d’élévation d’eau ne dépasse pas 200 kg.

Fabrication

Le bouchon sur le tuyau s’installe sans difficulté, mais avant de le fabriquer, vous devez prendre soin de la présence de certains consommables. Vous aurez besoin de:

• buse (section de tuyau) d'un diamètre de plusieurs centimètres de plus que le boîtier;
• sgon du même diamètre que le tuyau de la pompe;
• 1/2 tuyau pour la pose de câbles;
• tôle d'acier de 8 à 10 mm d'épaisseur pour la fabrication du couvercle et de la bride;
• caoutchouc épais ou paronite pour la fabrication de joints d'étanchéité, d'une épaisseur de 3 à 10 mm;
• boulon à œil (il s’agit d’un boulon avec une bague métallique rigidement reliée) en nombre de 3, pour le démontage du capuchon supérieur et pour la fixation du câble qui maintient la pompe;
• quatre longs boulons avec écrous.

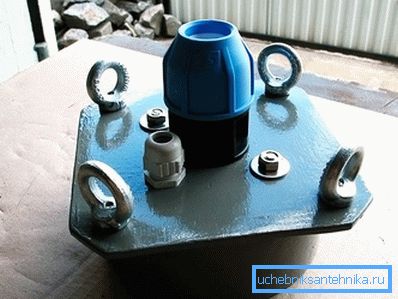

Tout d'abord, un couvercle et une bride de forme ronde ou carrée sont découpés dans une tôle. Dans la pièce qui remplira la fonction de la bride, nous faisons un trou pour le diamètre de la tête de puits. Dans la pièce pour le couvercle, percer un trou sous la buse pour connecter le tuyau de levage et sous le manchon pour le câble. Percez des trous dans la plaque pour les boulons de fixation et les boulons à oeil. Bride soudée au tuyau de tête de puits. Dans le capuchon supérieur, nous soudons le sgon pour attacher le tuyau de levage d'eau et le raccord de câble, puis fixons ou soudons des boulons à œil: deux sur le côté supérieur du couvercle, un sur le dessous.

Tête de montage

Lors de l’installation de la pointe, une erreur est souvent commise, elle réside dans le fait qu’elle est montée sur le tube de protection, ce qui est extrêmement indésirable. Si vous montez la pointe sur le boîtier, cela peut entraîner les problèmes suivants:

• les vibrations, qui sont transmises de la pompe au boîtier, détruisent la cimentation annulaire, ce qui augmente le risque de contamination dans le puits;
• la destruction de l'espace annulaire entraîne une diminution de la durée de vie du puits.

L'installation de l'embout sur le boîtier ne peut être justifiée que si le puits:

• utilisé périodiquement;
• Il a une faible profondeur et une pompe à faible masse est utilisée.

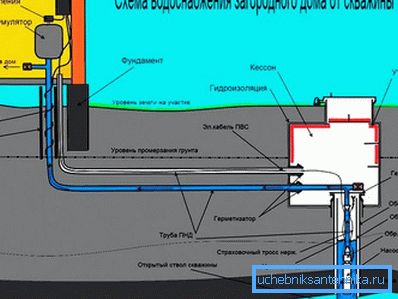

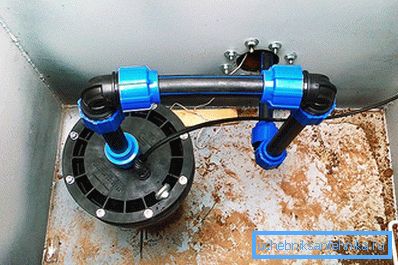

Le bouchon doit être monté en dessous du gel du sol, il est préférable de le faire dans le puits de produits en béton ou de briques. Avant l'installation, une base en béton est réalisée pour la tête de puits, où elle est monolithique. Le tuyau de cuvelage doit dépasser de 20 cm au-dessus du sommet de la base en béton.

La masse de la base en béton doit être égale à 1,5 fois la masse de la pompe avec conduites d’élévation d’eau et eau.

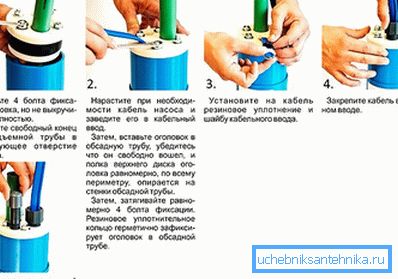

L’installation de la pompe et des conduites d’élévation d’eau peut être réalisée en 3 jours (temps de prise du béton). La procédure d'installation de l'embout:

1. Initialement, vous devez attacher un tuyau, un câble et un câble de la longueur requise à la pompe, puis les attacher ensemble avec des colliers de serrage.
2. Fixez l'extrémité libre du câble au mousqueton, qui est fixé au boulon à œil inférieur. Tirez le câble et le tuyau de levage à travers le capuchon.
3. Avant de commencer à descendre la pompe dans le puits, placez un joint d'étanchéité sur la bride. Après avoir abaissé la pompe, il est nécessaire de fixer un couvercle sur une bride.

Pour sceller l'extrémité du câble, vous devez mettre un manchon thermo-rétractable, qui se rétracte ensuite à l'aide d'un sèche-cheveux pour bâtiment sur la buse 1.2 ".

Pour prolonger la durée de vie de la pointe, celle-ci doit être apprêtée et peinte.
