4 méthodes de calcul du radiateur de chauffage

Un calcul préliminaire de la capacité des radiateurs de chauffage sur la surface permet de créer le microclimat le plus confortable dans la pièce équipée. Vous pouvez ainsi éviter les coûts inutiles et le manque de performance. Vous pouvez utiliser l’une des trois méthodes suivantes pour obtenir les chiffres dont nous aurons besoin dans cet article.

Méthodes de calcul

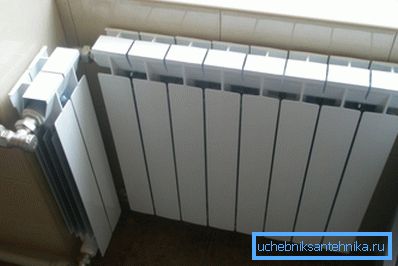

L'installation du système de chauffage est une tâche extrêmement sérieuse. Toutes les sections ont leur propre indice de puissance et le nombre exact d’installations déterminera la commodité d’un séjour hivernal dans votre propre maison ou appartement. Dans le même temps, il n’est pas nécessaire de suspendre tout le mur avec des piles, ce qui, d’une part, se révélera très coûteux et, d’autre part, inefficace.

C'est pourquoi vous devez savoir à l'avance en calculant le nombre de sections sur le radiateur en cours d'installation nécessaires à votre maison. Pour effectuer cette tâche, vous pouvez utiliser les méthodes suivantes, chacune d’elles ayant ses propres caractéristiques:

Méthode n ° 1: standard

Conformément au SNiP, le calcul des sections de radiateurs de chauffage par zone est effectué à partir de l'argument selon lequel environ 100 W de puissance du système de chauffage sont nécessaires par mètre carré de logement. Dans ce cas, toutes les opérations mathématiques sont effectuées à l'aide de plusieurs formules utilisant la notation suivante:

1. Si aucune condition supplémentaire n'est observée, on utilise alors la formule K = S ≤ 100 / P. Ainsi, par exemple, le calcul des radiateurs en aluminium sur une surface de 25 m2 se présentera comme suit: K = 25 ± 0,72 = 18 sections;

Conseil: Les batteries présentant le nombre de sections obtenues sont de préférence montées sous des ouvertures de fenêtre. C'est ainsi que des barrières thermiques se forment sur le trajet de l'air froid, permettant ainsi de réduire la quantité de condensat qui tombe sur les lunettes.

1. Si la pièce dans laquelle l'installation du système est effectuée est située à l'extrémité ou dans un coin du bâtiment, l'instruction exige que la valeur obtenue ci-dessus soit multipliée par un facteur d'augmentation de 1,2.. Nous considérons: K = 18? 1,2 = 21,6, qui devrait être arrondi au nombre entier le plus proche, et nous obtenons 22;

1. Si nous parlons d'une pièce dans laquelle la hauteur du plafond dépasse trois mètres, il faudra également en tenir compte, car un tel espace est beaucoup plus difficile à chauffer.. Ainsi, en supprimant le plafond de trois mètres et demi, la formule prend la forme suivante: K = S? H? 40 / P = 25? 3,5? 0,23 = 23,4, arrondi à 25.

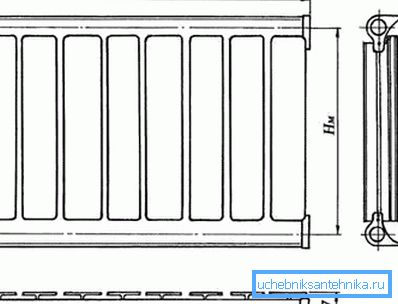

Conseil: vous souhaitez également effectuer le calcul de la surface du radiateur avant son acquisition et comparer la valeur obtenue à un espace libre sur le mur. Sinon, vous pouvez vous retrouver dans une situation inconfortable lorsqu'une nouvelle batterie est tout simplement nulle part. Il suffit de multiplier la hauteur et la longueur de la structure.

Le résultat: toutes les valeurs sont assez précises, mais vous devez travailler un peu avec la calculatrice et vous devez connaître les formules.

Méthode n ° 2: approximative

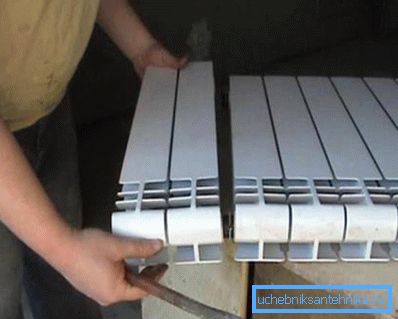

Un calcul simplifié du nombre de radiateurs de chauffage par zone est effectué à partir des considérations suivantes:

• Une section d'une batterie standard peut chauffer 1,8 m2;
• Pour une pièce normale avec un mur extérieur et une fenêtre, un kilowatt de capacité de radiateur par 10 m2 est suffisant pour créer un microclimat favorable;

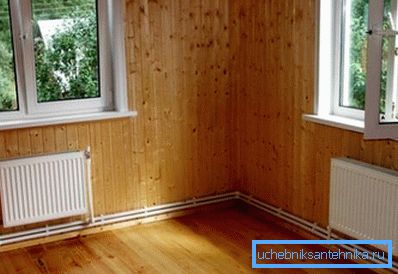

• Pour les pièces d'angle, il est jugé suffisant d'utiliser cette méthode de 1,3 kW.

Mais le coût des erreurs dans la réalisation de tels calculs est très élevé, ils ne sont donc utilisés que très rarement et uniquement pour les petites pièces. La ligne du bas: simple et rapide, mais avec précision est problématique.

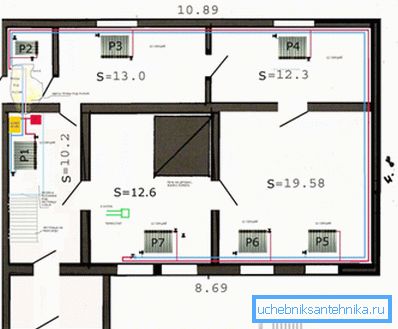

Méthode numéro 3: volumétrique

Dans ce cas, le volume de la pièce chauffée est pris en compte. Pour ce faire, multipliez la largeur et la longueur de la pièce par la hauteur de son plafond. De plus, en tenant compte du fait qu’une section d’une puissance de 200 W, par exemple, peut chauffer correctement cinq mètres cubes d’espace, nous pouvons effectuer les calculs mathématiques nécessaires.

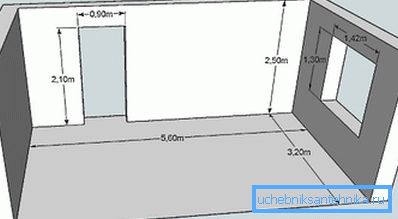

Par exemple, prenez une salle avec les paramètres suivants:

Donc: 2,5? 5,6? 3,2 = 44,8, ce qui signifie K = 44,8 / 5 = 8,96, ce qui est arrondi à 9. Il est également d'usage d'augmenter la valeur obtenue de 20% afin d'éviter d'éventuelles erreurs: 9+ 9/100? 20 = 10,8 et le nouvel arrondi donne 11.

En bout de ligne: les résultats sont assez précis, mais vous devez savoir combien d'air la batterie de votre choix peut chauffer.

Méthode n ° 4: en ligne

Il convient également de noter qu’aujourd’hui, il existe une option aussi pratique qu’un calculateur en ligne pour calculer les radiateurs de chauffage par zone:

Conseil: lors de l'installation d'équipements de chauffage dans des locaux particulièrement grands, il est recommandé de faire appel à des spécialistes, car ceux-ci peuvent comporter de nombreux facteurs supplémentaires auxquels, inconsciemment, vous ne faites pas attention, et les résultats s'avéreraient erronés à cause d'eux. .

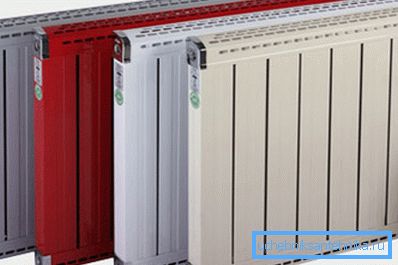

Lorsque vous choisissez un programme approprié, veuillez noter que la calculatrice servant à calculer les radiateurs de chauffage en acier diffère de celle utilisée pour calculer les produits en aluminium ou bimétalliques.

Conclusion: assez simple, mais nécessite la connaissance de tous les paramètres nécessaires de la pièce et des batteries sélectionnées, ainsi que de la disponibilité d'Internet.

Conclusion

Peu importe que vous choisissiez la calculatrice en ligne pour calculer les radiateurs en aluminium par zone, que vous décidiez d’utiliser des formules spéciales ou de rechercher la valeur souhaitée en fonction du volume de la pièce, l’essentiel est de le faire avant d’acheter des piles. Ce n'est qu'ainsi que vous pourrez être sûr que le microclimat de votre maison ou de votre appartement sera suffisamment confortable pour que vous puissiez vivre.

La vidéo dans cet article vous présentera des matériaux supplémentaires. Soyez prudent lorsque vous effectuez des calculs mathématiques.
