Alimentation en eau de chauffage: assainissement:

Quels moyens de raccordement des tuyaux sont utilisés lorsque les eaux usées, l’alimentation en eau et le chauffage sont installés? Quels sont les moyens de connecter divers appareils de plomberie et de chauffage? Voyons le comprendre.

Les connexions

Eaux usées

Le drainage par gravité peut être collecté et scellé de deux manières:

1. Gaufrage des embouts de tuyaux en fonte. La cavité entre la cloche et la section cylindrique du tuyau inséré dans celle-ci est remplie de fibres organiques imprégnées de résine ou de bitume (cabol), compactées avec un matriçage, puis scellées avec du mortier de ciment ou du soufre fondu.

Utile: dans ce dernier cas, le composé est démonté après chauffage à la torche, au sèche-cheveux ou au chalumeau. Ce travail est fait à la main strictement dans une pièce ventilée et dans un respirateur ou un masque à gaz. L'instruction est liée à la causticité des vapeurs de soufre: elles sont tout à fait capables de provoquer une paralysie respiratoire complète.

1. Connexions évasées avec joints toriques en caoutchouc. Ils sont également livrés avec les composants nécessaires aux tours ou branchements du réseau (mode). Les joints annulaires utilisent:
2. Tuyaux en fonte grise.

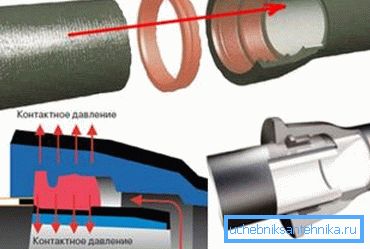

3. Tuyaux en VChSHG (en fonte nodulaire à haute résistance, différents du gris par une ductilité et une résistance au choc élevées).

• Produits en PVC et en polypropylène.

Alimentation en eau froide

Exclusivement pour CWS, des matériaux différents par leur faible résistance à la chaleur sont utilisés: polyéthylène et polychlorure de vinyle. Comment sont-ils montés?

Chauffage et eau chaude

Le chauffage et l’alimentation en eau avec une température de fonctionnement jusqu’à 95 ° C peuvent être installés de la manière et des matériaux suivants:

• Tuyaux en acier noir - utilisant le gaz, la soudure électrique ou des raccords filetés. Les fils sont scellés avec du lin hygiénique (de préférence avec de la peinture ou du vernis, qui le protègeront contre l'épuisement) ou avec des matériaux polymères - ruban FUM ou fil polymère avec du silicone.

• Galvanisé - seulement sur les fils. La soudure brûle un revêtement de zinc, laissant l’acier sans protection contre la corrosion.

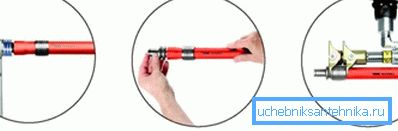

• Polyéthylène réticulé - raccords, qui sont un starter commun - un chevron avec un manchon de fixation. Le tuyau est tendu par un outil spécial - un détendeur, après quoi il est placé sur le raccord; L'effet de la mémoire moléculaire permet de comprimer le raccord de manière fiable après quelques secondes.

Curieusement: le prix de l'outil empêche la diffusion du matériau. C'est au moins 10 000 roubles pour les modèles d'entrée de gamme.

• Métal-plastique - raccords à compression avec une bague fendue et un écrou à chapeau, ainsi que des raccords à sertir, dans lesquels l'extrémité du tuyau est sertie sur le raccord avec un manchon en acier inoxydable à l'aide d'une pince manuelle ou électrique.

• Polypropylène. Comme le polyéthylène, il est connecté par soudure à basse température, mais pas par soudure finale, mais à l'aide de raccords à emboîtement. Avec eux sont utilisés des raccords à poussoir, ressemblant beaucoup à la compression, mais équipés d'un clip à ressort pour empêcher le démontage accidentel de la connexion.
• Acier inoxydable corrugué. Il utilise les raccords à compression les plus simples avec des joints en silicone haute température.

Remarque: nous avons répertorié uniquement les matériaux les plus populaires pour le chauffage et l’approvisionnement en eau. Nous ne touchons pas aux produits exotiques coûteux comme le cuivre - tout simplement parce que ses propriétés opérationnelles ne confèrent pas au matériau des avantages particuliers par rapport au même acier inoxydable à un coût plus élevé.

Raccordement des appareils de plomberie et de chauffage

Quelles sont les méthodes de plomberie pour le chauffage et l’assainissement de l’eau?

Eaux usées

Pour raccorder les appareils de plomberie au système d'évacuation, des manchons en caoutchouc sont utilisés, qui empêchent non seulement les fuites au niveau des prises, mais également les odeurs.

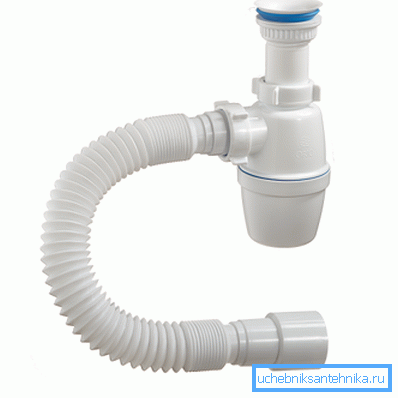

Toutefois, les tubes ondulés des éviers et des éviers ne nécessitent pas d’adaptateur et sont étroitement reliés aux égouts d’un diamètre de 50 mm.

Mélangeurs

Il n'y a que quatre façons de connecter les mélangeurs:

1. Sur les tuyaux durs pour montage mural, les angles habituels sont utilisés.
2. Les doublures flexibles sont obligées d'utiliser des prises d'eau avec fixation sur le mur principal.
3. Les mélangeurs d'installation à bord sont le plus souvent raccordés à des tuyaux avec des tuyaux flexibles avec écrous évasés.
4. Certains produits obsolètes de l'installation à bord avec des tés (à chevrons) peuvent être connectés à l'eye-liner par des connexions sur les fils; Cependant, un tuyau flexible en acier inoxydable ondulé est de plus en plus utilisé.

Cuvettes de toilette

Ici le choix des options est encore moins.

• Le plus souvent, la vanne de remplissage du réservoir est reliée à la chemise par un tuyau flexible avec écrous évasés.

• Pour raccorder des réservoirs à montage encastré, il est courant d'utiliser des chemises rigides de tout type se connectant à la vanne avec un angle ou un couplage.

Radiateurs, convecteurs

Les appareils de chauffage peuvent être connectés aux lignes d'alimentation:

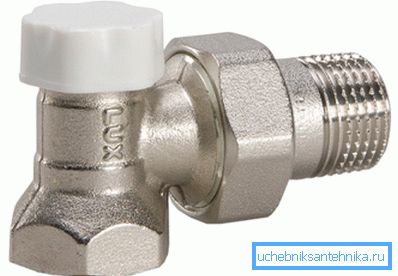

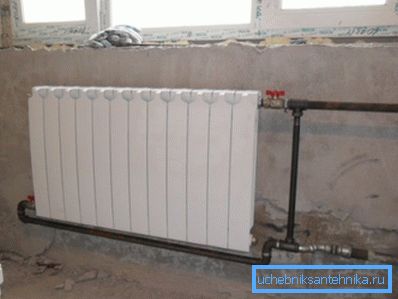

1. Bouchons de radiateur ou adaptateurs (par exemple, la plupart des radiateurs en aluminium et bimétalliques ont un filetage DU25, ce qui, avec le diamètre standard de la gaine en acier DU20, nécessite l'utilisation d'un adaptateur classique). Le liège ou l’adaptateur sont acheminés vers le radiateur par le long filetage; enrouler le contre-écrou serré.
2. Dans les endroits exigus ou lors du raccordement de la chemise au filetage à gauche, on utilise souvent des femmes américaines - des raccords rapides avec écrous borgnes et joints en caoutchouc.

Conclusion

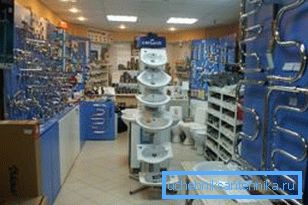

Nous espérons que notre critique miniature a permis au lecteur de satisfaire sa curiosité. Comme vous pouvez le constater, ces dernières années, il n’ya pas eu de produits exotiques spéciaux sur le marché. Tout ce qui concerne l’alimentation en eau et le chauffage peut toujours être acheté dans n’importe quel magasin. Comme toujours, des informations utiles supplémentaires seront fournies par la vidéo ci-jointe. Des succès!
