Armature pour radiateurs et accessoires de montage:

Décidé de recueillir indépendamment le système de chauffage dans une maison de campagne? Dans ce cas, vous devez trouver les composants nécessaires. Et surtout, vous aurez besoin de raccords pour radiateurs et de composants pour les travaux d’installation prévus.

Aujourd'hui, un grand nombre de systèmes différents pour la construction de systèmes de chauffage sont utilisés partout. Par conséquent, les raccords pour la connexion de radiateurs de chauffage sont également présentés dans une large gamme.

Il est parfois difficile pour un acheteur non préparé de comprendre la diversité des pièces destinées à l’assemblage de systèmes de chauffage présentées dans des magasins spécialisés. Dans l’intervalle, l’efficacité et la fonctionnalité du système fini dépendent de l’exactitude du choix et de l’utilisation correcte des vannes et des composants.

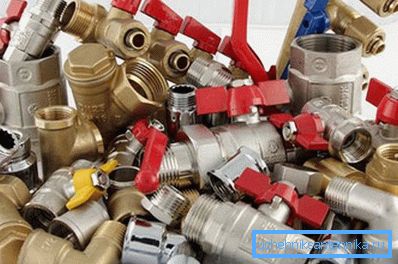

Variantes de raccords et de composants nécessaires au dispositif des appareils de chauffage

Comme déjà mentionné, pour installer et utiliser correctement une batterie, il est nécessaire de sélectionner correctement un certain nombre de pièces, notamment:

• vannes et vannes de contrôle;
• raccords de connexion;
• accessoires de montage.

Lors du choix des produits énumérés, il est nécessaire de prêter attention non seulement à leur qualité, mais également à leur compatibilité avec les appareils de chauffage que vous prévoyez d’installer de vos propres mains.

Considérez chacune de ces catégories plus en détail.

Vannes pour chauffage des séparations

Les vannes sont disponibles dans les catégories d'appareils suivantes:

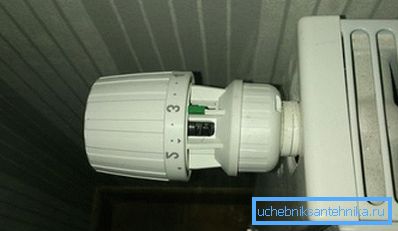

• Thermo-évent manuel et automatique (vannes) sont des raccords conçus pour réguler le débit de réfrigérant vers les appareils de chauffage. L'utilisation de la ventilation automatique en combinaison avec les têtes thermiques permet de réaliser d'importantes économies d'utilisation des ressources énergétiques en optimisant le fonctionnement du système de chauffage dans son ensemble.

Les thermo-ventilles manuelles sont des appareils simples, dont la conception est à bien des égards semblable à celle d'un robinet d'eau conventionnel. Mais si un robinet ordinaire fonctionne généralement dans deux positions (ouverte et fermée), le thermo-évent manuel garantit un contrôle en douceur du flux circulant.

Les deux types d’équipement sont installés sur le tuyau d’alimentation en liquide de refroidissement ou directement à l’entrée de la batterie. Si l'installation d'une vanne manuelle n'implique aucune restriction quant à l'emplacement, les vannes thermiques automatiques doivent être installées de manière à ce que les flux d'air chauffé ne l'affectent pas directement.

• Vannes d'arrêt manuelles - les dispositifs utilisés pour recouvrir complètement la zone d'écoulement du pipeline. L'appareil fonctionne en deux positions "ouvert" et "fermé" et est installé sur l'alimentation en liquide de refroidissement en face de la tête thermique. L'utilisation de vannes d'arrêt en raison de la nécessité de couper le liquide de refroidissement lors de la réparation ou du remplacement de la batterie;
• Tête thermique Il s’agit d’un dispositif composé d’un clapet anti-retour, d’un capteur et d’un mécanisme d’exécution.

L’appareil permet d’ajuster l’intensité du liquide de refroidissement en fonction de la température ambiante.

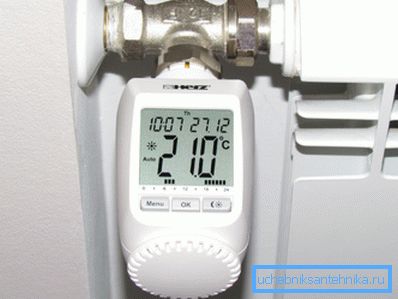

Différentes versions avec capteur externe et intégré. Le choix d'un modèle particulier est déterminé par les caractéristiques du travail d'installation. Les têtes thermiques à action mécanique et les modèles avec syntoniseur à microprocesseur diffèrent également;

Important: Les statistiques sur l'utilisation des têtes thermiques, à condition qu'elles soient correctement installées, indiquent une économie d'énergie de 20%. Par conséquent, malgré le fait que le prix de certains modèles soit élevé, ces coûts sont pleinement justifiés par des frais moins élevés pour l’électricité consommée ou le gaz naturel.

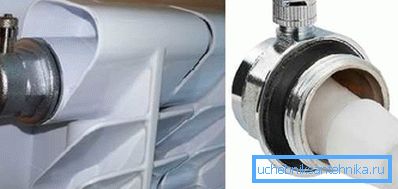

• Dissipateurs d'air de radiateur - Une sorte de vanne conçue pour éliminer automatiquement l'air des batteries et ainsi réguler la pression dans le système.

Les appareils de ce type sont également très demandés pour l’organisation de systèmes centralisés et autonomes.

Les raccords

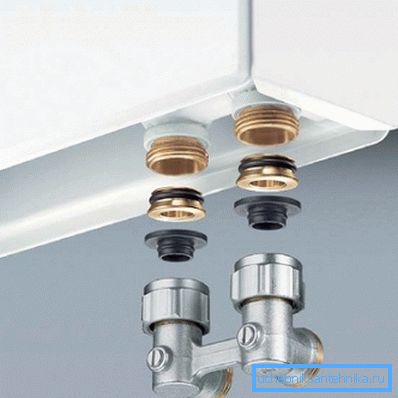

Les instructions d'installation des batteries impliquent la nécessité d'utiliser des éléments de connexion spéciaux - des raccords. Grâce à ces éléments, vous pouvez connecter le pipeline à l’appareil de chauffage tout en garantissant l’étanchéité de la connexion.

L'achèvement de la plupart des radiateurs de chauffage n'inclut pas les raccords; il est donc nécessaire d'acheter ces produits lors d'une commande supplémentaire.

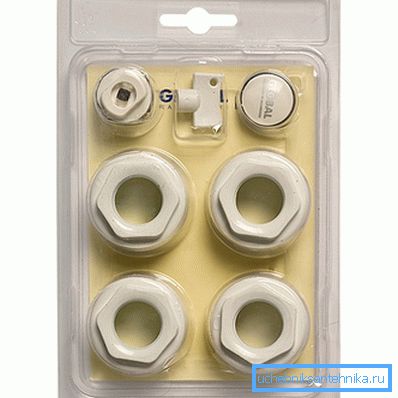

Les raccords nécessaires à l’installation des appareils de chauffage sont réalisés par des kits spéciaux ou universels. Le kit contient deux connecteurs conçus pour les connexions d’alimentation et de retour, ainsi que deux connecteurs conçus pour la fermeture étanche des deux ouvertures restantes. Si plusieurs ouvertures sont acquises, pas deux, mais quatre bouchons.

Important: Bien que les raccords soient fournis avec des bagues d’étanchéité en caoutchouc, il est recommandé d’utiliser du fum-tape lors de l’installation.

Raccords de montage

Lors de la planification de l'installation des batteries, vous devez vous rappeler que ces appareils auront quelque chose à réparer dans une position particulière. Étant donné le poids considérable des appareils de chauffage remplis d'eau, le choix des fixations doit être abordé avec une responsabilité particulière.

Tous les appareils présentés à la vente peuvent être divisés en deux types généraux: les modifications destinées au montage mural et les modifications destinées au montage au sol.

L’armature pour le montage mural des appareils de chauffage est représentée par une large gamme de supports différents. Les supports métalliques diffèrent par la taille, la configuration et la méthode de fixation. Par conséquent, vous pouvez choisir l'option qui correspondra le mieux aux caractéristiques du travail planifié.

Parmi la gamme de supports muraux, on notera les variétés suivantes:

• attaches en acier avec possibilité de réglage en hauteur et en vol;
• attaches en fonte; attaches;
• goupille de fixation en acier (longueur 170-300 mm);
• bande d'acier avec supports fixés sur elle;
• supports angulaires en acier renforcé;
• supports muraux standard avec joint en plastique.

L'armature pour l'installation au sol des appareils de chauffage est installée directement sur la base du sol et assume le poids de la batterie.

Parmi ces supports, on notera les variétés suivantes:

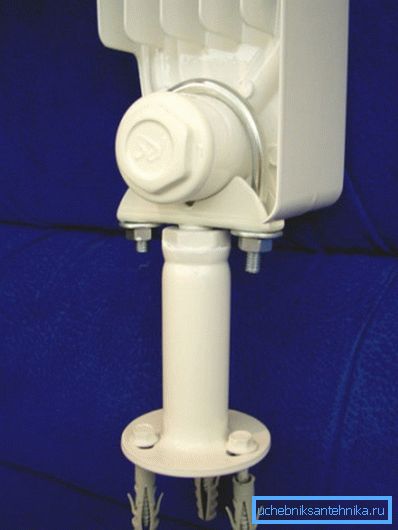

• Les supports en forme de U sont des supports verticaux montés à la base du sol avec des goujons. Un dispositif de chauffage est installé sur le dessus, qui est fixé sur le rack avec une pince rigide en forme de U, serrée avec des boulons;
• "Chaîne" - dans ce type de support, au lieu d’un joug rigide, une chaîne flexible, de conception similaire à une chaîne de vélo, a été utilisée;
• "Fourche" - ce type de renforcement n'implique pas une fixation rigide, car la batterie s'adapte sur le dessus et n'attire rien. En conséquence, le radiateur maintient la position nécessaire en raison de son propre poids. Pour cette raison, un support en forme de fiche doit être utilisé en combinaison avec des supports muraux.

Vue d'ensemble des fabricants de raccords pour radiateurs de chauffage

A ce jour, la gamme de vannes pour le raccordement de batteries est représentée par des produits de différentes marques.

Considérez brièvement ce que sont les marques.

• Global - la célèbre marque italienne, produisant non seulement des appareils de chauffage, mais également une large gamme de composants de haute qualité;
• Oasis est une marque chinoise dont les produits sont représentés par des supports de types différents pour batteries en fonte, aluminium, bimétallique et acier.
• Elsotherm et Apriori sont des marques appartenant au groupe national ELSO. Outre les appareils de chauffage eux-mêmes, une vaste gamme de raccords d’origine est vendue sous cette marque;
• Radena est une marque italienne qui produit des kits de barres d’armature originaux pour ses batteries.

Important: en vente, avec les raccords d'origine des marques qui fabriquent des radiateurs, vous pouvez trouver des produits «sans nom». Comme les produits anonymes ne peuvent pas être sûrs, et il est donc préférable d'acheter des composants de la même marque qui a produit le radiateur.

Conclusion

Maintenant que nous savons quel type de raccords et d'accessoires sont nécessaires pour installer les batteries, nous pouvons acheter tout le nécessaire pour assembler le système de chauffage.

Il y a des questions qui nécessitent des éclaircissements? Plus d'informations peuvent être trouvées en regardant la vidéo dans cet article.
