Assemblage d'un radiateur de chauffage de vos propres mains:

La nécessité d'assembler et de désassembler la structure chauffante survient lorsqu'une des sections a donné une fuite, même si vous souhaitez économiser sur l'assemblage de l'ensemble du complexe, si nécessaire, augmentez le nombre de sections, car vous avez initialement "omis" de les compter. Comme vous pouvez le constater, les raisons sont nombreuses, elles sont moins importantes que le processus auquel nos instructions sont dédiées.

Le but ultime est de chauffer les batteries.

Beaucoup de piles, mais une méthode d'assemblage

Nous vous rappelons que les piles peuvent être de plusieurs types en fonction des matériaux:

  • Fonte de fer;
  • Bimétallique;
  • En aluminium;
  • Acier.

Et plusieurs types de designs:

  • Panneau;
  • Sectionnel.

Pour votre information! Le secret est simple: la méthode d'assemblage de plusieurs radiateurs est la même + la méthode de fixation des radiateurs est également la même. Par conséquent, le matériel actuel est universel pour tous les types de batteries.

Commençons par des sections

Nous allons procéder au montage sur l'exemple des batteries sectionnelles. Afin de compléter les informations, analysons les moments de liaison des radiateurs, d’autant plus qu’ils sont du même type pour les radiateurs à panneaux et à panneaux.

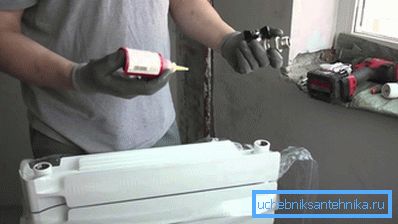

Nous organisons tout dans les lieux.

Strapping commence par la distribution des rôles:

  1. Sur chaque radiateur, quel que soit le type, il y a quatre entrées filetées. Notre tâche est de déterminer le circuit d’entrée-sortie du liquide de refroidissement afin de positionner correctement les bouchons et de connecter correctement l’élément au réseau;

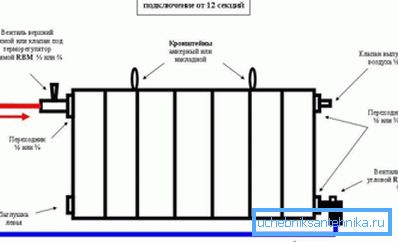

Schéma d'assemblage.

Astuce! Si vous effectuez le remplacement habituel du radiateur, vous n'avez rien à inventer. Vous faites tout à la ressemblance du radiateur précédent. Entrée supérieure, sortie inférieure. Le trou fileté supérieur opposé est un bouchon traversant avec une valve Mayevsky. La sortie filetée inférieure opposée est un bouchon borgne.

  1. Les rôles sont distribués. Nous faisons l'assemblage:
    • Le début est la connexion de la grue Mayevsky et du bouchon aveugle. À ces fins, une fibre de lin appropriée et une pâte spéciale pour l’étanchéité des raccords filetés;
    • La fibre est enroulée en mèches uniformes, sans grumeaux ni arêtes opposées au filetage des capsules;

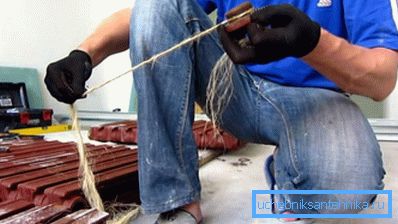

    Pour l’étanchéité supplémentaire des pièces, nous utilisons des fibres.
      • Ensuite, la pâte fixe cette fibre en place;
      • Avec une clé, les bouchons sont installés en place.

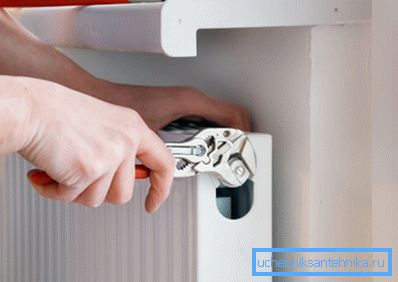

      Clé à molette - une aide précieuse.

      Astuce! Des clés spéciales avec encoches en forme sont disponibles pour les paramètres de base du kit d'installation. Pour la fixation du radiateur, la clé à molette sera suffisante, bien que sa capacité ne soit pas suffisante pour les bouchons de radiateurs en fonte. Ensuite, vous avez toujours besoin de la clé de gaz.

        • Un peu plus difficile avec l'entrée d'eau et le drainage. Aujourd'hui, les batteries sont installées sur les batteries, appelées américaines, cette connexion avec un écrou borgne fournit la connexion la plus fiable. Leur installation est la suivante:
        • La partie filetée entrant dans le radiateur est façonnée de la même manière que celle décrite précédemment - avec des fibres et de la pâte;

        Recommandations! Le lin et la pâte peuvent être remplacés par du ruban adhésif FUM. En effet, c'est possible, mais cela doit être fait avec compétence. Ce remplacement est possible dans les maisons et les appartements dotés d'un système de chauffage autonome, où la pression du liquide de refroidissement dans le réseau est suffisamment basse - le circuit est fermé. La bande FUM dans de telles conditions est très confortable. Lorsque la pression augmente, les invités fréquents du système d'alimentation en chaleur global, la bande peut se briser. Le résultat est clair - pour couler.

          • Spinning American n'est pas une clé de gaz ordinaire, ni un hexagone.

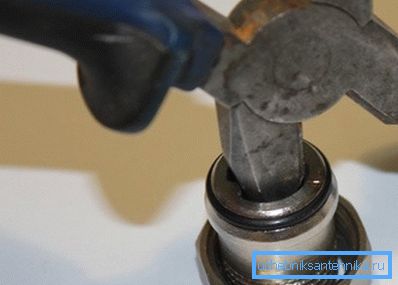

          Le remplacement est-il possible?

          Astuce! Dans de nombreux documents vidéo, vous pouvez voir comment un Américain est tordu avec un ciseau, une épingle carrée et même une pince. Nous ne nous engageons pas à juger à quel point cela est justifié, mais la clé native est encore meilleure.

          Section connexion

          Pour ce faire, nous avons besoin de nipples - des connecteurs de section spéciaux avec une bague d’étanchéité en caoutchouc, ainsi que des clés pour le serrage des nipples.

          Notre aide! Le mamelon est un type de connexion, représenté par une section de tuyau avec une rainure transversale centrale pour un joint en caoutchouc. Du sillon partent des crêtes avec du fil à droite et à gauche. Cette conception vous permet de tordre le connecteur dans les douilles filetées avec l’arcade simultanée des ailettes du radiateur.

          Comment assembler une section de radiateur de chauffage?

          L'algorithme d'assemblage est simple:

          • L'assemblage de sections de radiateurs en aluminium, ainsi que l'assemblage de radiateurs bimétalliques de leurs propres mains, commencent par des "morsures d'appâts" dans des trous filetés;

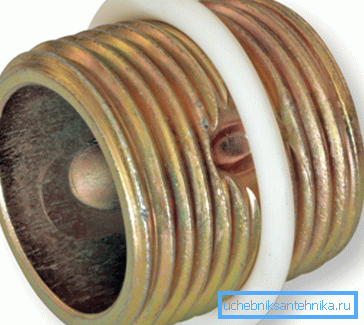

          Joint de mamelon photo.

          Astuce! Si vous connectez deux sections, les fenêtres d'ancrage doivent avoir: une - le bon fil, l'autre - la gauche.

          • Le montage des radiateurs en aluminium, ainsi que celui des radiateurs en fonte avec leurs propres mains, est réalisé en serrant uniformément les raccords filetés de la tétine et des sections à l'aide de clés spéciales;

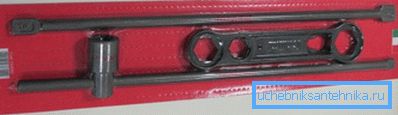

          Touches pour assembler les côtes.

          Observation! Travailler sur l'installation de la batterie est préférable de travailler ensemble. C'est à la fois plus facile et plus facile à contrôler.

          • Après l’amarrage du nombre requis de sections, l’assemblage du radiateur en aluminium, comme tout autre, est effectué conformément au schéma de reliure qui a déjà été décrit.

          Quelques mots sur la monture

          Nous avons déjà décrit comment assembler des radiateurs bimétalliques, comment assembler un radiateur en aluminium. Le type de designer n’a pas d’importance, l’assemblage des côtes se fait sur un principe similaire avec leurs propres mains. Et ici, il est également préférable de travailler ensemble.

          Astuce! Si vous changez, par exemple, un radiateur en fonte sur un panneau en acier, les types de fixations des structures en fonte ne fonctionneront pas pour vous. Ils doivent être supprimés et installés à nouveau. Heureusement, dans les ensembles de panneaux chauffants, ils sont. Et tandis qu'une personne effectuera le dock brutal, la seconde peut marquer les lieux des fixations futures.

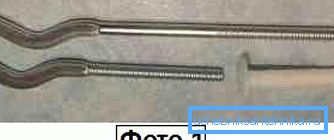

          Tout ce qui est bon pour les sections ne convient pas aux panneaux.

          Dans la tirelire. Si vous ne connectez pas la batterie à la colonne montante mais si vous le connectez à l'autonomie, les maîtres vous conseillent de faire une légère inclinaison de la batterie d'environ 5 degrés afin que la vanne de Mayevsky soit légèrement supérieure à la connexion d'entrée avec le flux du caloporteur. Le résultat d’une telle connexion est que si l’air s’accumule dans le système, il se trouve au robinet et non au-dessus du flux d’eau sur tout le périmètre du tuyau.

          En conclusion

          L’installation et le montage de l’appareil de chauffage est un processus simple, d’autant plus que le prix de toutes les œuvres est relativement raisonnable, car notre matériel et la vidéo de cet article vous aideront à les collecter.
