Batteries de radiateur: classification, caractéristiques des

Avec l'arrivée du froid, la question du chauffage domestique devient particulièrement pertinente. Compte tenu de la variété des modèles de radiateurs, le choix d’un appareil de chauffage adapté n’est pas difficile. Pour faire le bon choix, vous devez au moins d'une manière générale connaître les caractéristiques du travail, ainsi que les forces et les faiblesses de chaque type d'appareil.

La batterie doit être sélectionnée judicieusement

Radiateur ou convecteur

Beaucoup de gens utilisent le terme «radiateur-radiateur» comme synonyme, parfois les convecteurs sont appelés radiateurs ordinaires, ce n'est pas tout à fait vrai.

Le nom de l'appareil de chauffage dépend du principe de son fonctionnement, il est possible d'identifier ces appareils de chauffage comme:

  • radiateurs - la majeure partie de l'énergie est transférée dans la pièce sous forme de chaleur (environ 80%). Ces dispositifs sont intéressants car ils peuvent fonctionner avec n'importe quelle température du liquide de refroidissement. Un classique des appareils de chauffage de cette classe est une batterie en fonte épaisse;

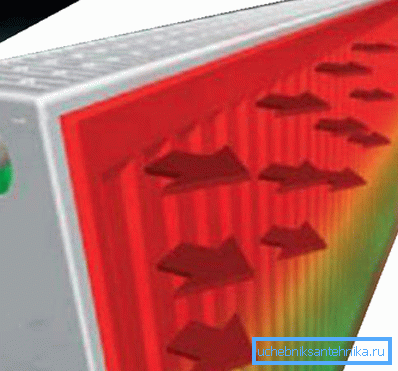

Le rayonnement thermique provient de la surface du panneau d'acier
  • dans les convecteurs, l’énergie thermique est d’environ 20% et le reste est dû au transfert de chaleur par convection;

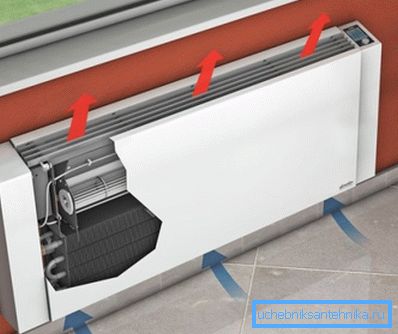

Principe de fonctionnement du convecteur
  • Dispositifs combinés - ceux-ci incluent de nombreux radiateurs modernes (par exemple, bimétalliques). Ils ont une égalité approximative de transfert de chaleur due à la convection et au transfert d'énergie calorifique.

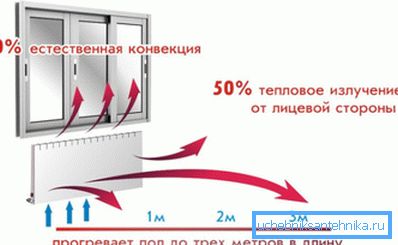

Combinaison de convection et de transfert de chaleur direct

Il est impossible de dire que l’une des méthodes mentionnées est meilleure, et que l’autre est pire: il vous suffit de comprendre la différence entre les appareils de chauffage. Les piles modernes en aluminium, si populaires dans la vie quotidienne, appartiennent au type 3, l’énergie thermique est émise par la face avant et la convection est assurée par la géométrie des ailettes (l’air froid entre par le bas et l’air chauffé par le haut).

Classification des radiateurs

Il est très pratique de classer les appareils de chauffage en fonction du matériau utilisé pour la production.

En vente vous pouvez trouver:

  • toujours pas perdu la popularité radiateurs en fonte, chauffage, batterie de chauffage. Il s’agit d’une batterie massive classique en coupe pouvant durer jusqu’à 50 ans, voire plus longtemps. Il se réchauffe assez lentement, mais il se refroidit tout aussi lentement. Au lieu de batteries disgracieuses standard, vous pouvez acheter de beaux modèles avec un motif sur la surface;

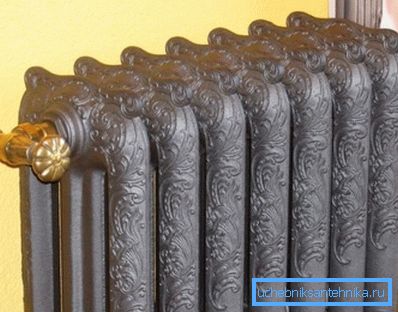

Les batteries en fonte peuvent être incroyablement belles.

Faites attention! Parmi les caractéristiques des radiateurs en fonte, il est possible de noter la faible résistance aux chocs hydrauliques. Le résultat peut être une fissure métallique (la fonte sous tension ne fonctionne pratiquement pas).

  • acier - assez durable, peut être fabriqué en solide (panneau) et en coupe. Les registres peuvent également être construits à partir de tuyaux en acier - des structures en tuyaux de différents diamètres à travers lesquels le réfrigérant circulera, un tel dispositif de chauffage a l’air très inhabituel. Le métal en acier est durable et tolère bien les effets dynamiques;

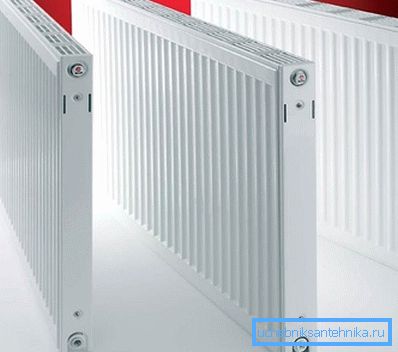

Sur la photo - radiateurs à panneaux d'acier minces
  • les dispositifs bimétalliques combinent 2 types de métal - généralement c'est acier + aluminium ou cuivre + aluminium. Dans les appareils moins chers, un cadre en acier (tubes horizontaux et verticaux) avec des ailettes en aluminium est utilisé, mais un radiateur en cuivre-aluminium peut également être acheté. Le prix de telles batteries est supérieur à celui des batteries en fonte ou en acier, mais également au transfert de chaleur avec une conductivité thermique plus élevée;

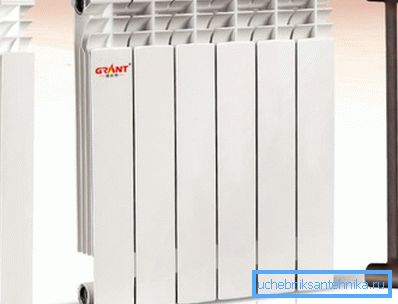

Batterie bimétallique moderne
  • appareils de chauffage tout aluminium la fabrication d'un cadre (tubes collecteurs) en alliage d'aluminium et les nervures sont en aluminium. Pour une protection supplémentaire de l'intérieur, la surface des tubes collecteurs est recouverte d'une couche protectrice;
  • batteries de cuivre fière allure, en outre, le cuivre a une conductivité thermique maximale et n'est pas sujet à la corrosion. Il s’agit d’un métal très doux qui n’effraie pas les coups de bélier. Le système de chauffage semble très inhabituel, en utilisant non seulement des dispositifs de chauffage en cuivre, mais également des tuyaux en cuivre.

Ce que vous devez savoir lors de l'achat

Bien sûr, le radiateur doit s’intégrer à l’intérieur de la pièce, mais le critère principal de sélection doit être ses caractéristiques techniques et les caractéristiques de conception doivent être prises en compte. Donc, sur cette question est de rester séparément.

Les radiateurs solides ou sectionnels sont meilleurs

La plupart des piles utilisées dans la vie quotidienne appartiennent au groupe des sections. En d’autres termes, l’usine fabrique des segments standard, qui sont ensuite combinés dans un radiateur de chauffage. L'assemblage est effectué à l'aide d'un mamelon avec des filetages différents des deux côtés. En le tournant, les deux sections sont très serrées l'une contre l'autre.

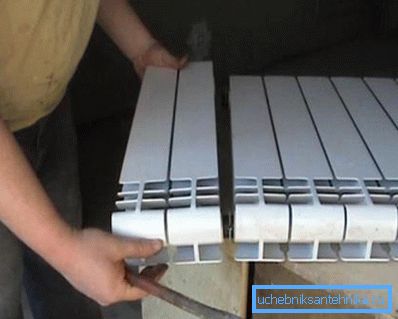

Le montage / démontage peut être fait par vous-même.

Parmi les inconvénients de telles structures, il est possible de noter le risque de fuite à la jonction de sections individuelles. Il est également indésirable de les utiliser dans des systèmes autonomes avec une pression accrue.

Mais vous pouvez ajouter, ou inversement, supprimer les sections inutiles, régulant ainsi la puissance de chauffage de l'appareil de chauffage. Et vous pouvez le faire vous-même.

Dans le cas de radiateurs monoblocs, le collecteur est constitué d'un seul tuyau, puis les ailettes sont pressées dessus. Grâce à cette conception, il peut supporter plus de pression dans le système de chauffage. Il est donc judicieux de choisir un tel dispositif de chauffage dans un système de chauffage autonome avec une température de liquide de refroidissement élevée.

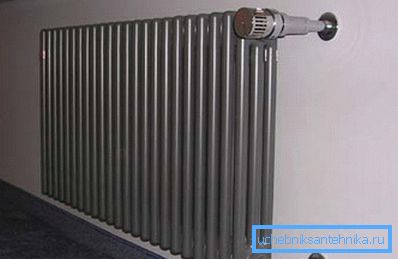

Radiateur en acier massif

Faites attention! Régler la production de chaleur en supprimant / ajoutant des sections ne fonctionnera pas. Vous devez donc prendre la batterie avec une marge, puis installer simplement un thermostat à l'entrée.

Dimensions radiateurs

Les instructions d’installation du radiateur indiquent généralement son emplacement dans la niche située sous la fenêtre. Le choix de la taille est donc une question de responsabilité. Le principal aspect de l’installation est que le radiateur ne doit pas être collé au mur ni au sol, et qu’il doit y avoir 5 à 7 centimètres d’espace libre au-dessus du rebord de la fenêtre. Si ces exigences ne sont pas satisfaites, la part du lion de l'énergie thermique ira au chauffage des murs et des appuis de fenêtre.

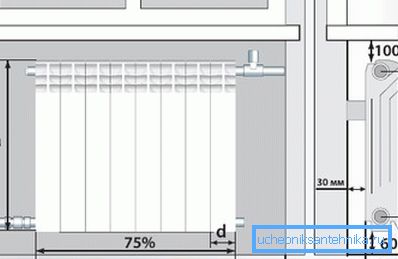

Placement correct du chauffage de la batterie

En termes de hauteur, les modèles avec un espacement des essieux compris entre 400 et 500 mm peuvent être considérés comme les plus courants (la hauteur de l'appareil est d'environ 570 mm).

En plus, en vente vous pouvez trouver:

  • radiateurs très bas - utilisés dans les maisons avec de grandes fenêtres, où un radiateur de taille normale obstruerait la vue. Les radiateurs bimétalliques sont fabriqués avec un entraxe minimal de 200 mm, l’aluminium - 150 mm, une telle "miette" convient même si les fenêtres atteignent presque le sol;

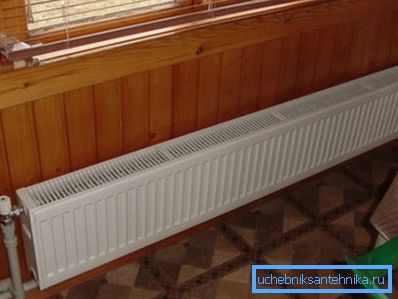

La petite hauteur de la batterie est élégante
  • s'il y a un manque d'espace libre, une pile de radiateur verticale fera l'affaire. D'habitude, il se distingue par un grand entraxe et un petit nombre de sections. Vous pouvez installer un tel appareil de chauffage dans un coin, où il y a généralement 50 centimètres d'espace libre.

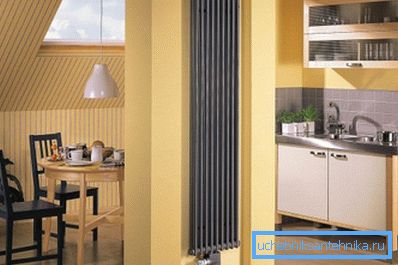

Exemple de batterie verticale

Lors du remplacement d'une batterie de radiateur dans un appartement, l'entraxe revêt une importance particulière. Il est recommandé de mesurer la distance entre le flux et le retour dans l'appartement et de choisir un appareil de chauffage avec exactement le même entraxe.

Faites attention! Si vous le souhaitez, vous pouvez acheter un radiateur avec une distance différente entre les axes des trous du raccord, mais vous devrez alors diluer / réduire le tuyau d'alimentation et de retour.

Puissance thermique de l'appareil

Dans la question de savoir comment choisir les radiateurs, le paramètre le plus important est la prise en compte du transfert de chaleur. Pour ce faire, il suffit de lire la documentation sur le chauffage. La chaleur dégagée par l’ensemble de la batterie ou par une partie distincte est généralement indiquée.

La valeur de transfert de chaleur peut également être indiquée dans le marquage du radiateur. Par exemple, la désignation MC140 dans le marquage d'un modèle en fonte signifie que le transfert de chaleur d'une section à 140 W, connaissant le nombre de sections, calcule le transfert de chaleur de l'ensemble du système de chauffage. Les leaders de ce paramètre peuvent être considérés comme des batteries bimétalliques, leur transfert de chaleur est de 200 watts.

Puissance thermique des appareils de chauffage bimétalliques en hauteur

Vous devez également faire attention aux caractéristiques techniques des batteries de chauffage par radiateur, telles que la pression de fonctionnement dans le système, la température de liquide de refroidissement admissible et le type de métal. Par exemple, au contact de l'acier et de l'aluminium, il se produit une corrosion intense de ce dernier, de sorte que la durée de vie de l'appareil de chauffage est réduite de manière significative.

Résumant

Le choix correct de la batterie de chauffage ne tient pas seulement compte de la puissance thermique de l'appareil. En outre, il est nécessaire de prendre en compte ses caractéristiques géométriques et même la compatibilité du métal des tuyaux et du radiateur lui-même. Ce n'est que dans cette condition que le système de chauffage fonctionnera de manière stable et sans défaillance. Les informations proposées aideront à naviguer dans l'abondance des appareils de chauffage existants et à ne pas manquer lors de l'achat.

La vidéo de cet article montre les principales nuances du choix des radiateurs pour la maison.
