Bouchon de radiateur principes de travail. schéma

Les embouteillages sont des éléments indépendants de la construction, qui sont dits de «petites bobines, oui des routes». Ces simples limiteurs vous permettent d’assumer un certain nombre de fonctions, depuis l’étanchéité de la batterie jusqu’à la possibilité de relier plusieurs radiateurs et d’installer des vannes de régulation. Le but de ce document est de comprendre le fonctionnement du bouchon de radiateur et son installation.

La petite taille est un gros problème.

Commençons

Prises de batterie

Différentes batteries ont leurs propres limiteurs, leurs règles d'installation.

Désormais, tous les nouveaux produits sur le marché sont équipés de kits d'installation prêts à l'emploi, comprenant deux types de fiches:

  • Sourds - produits qui bloquent complètement l'entrée ou la sortie du radiateur.
  • Passage - ils ont des trous de plus petit diamètre pour la connexion supplémentaire des grues de régulation, des grues Mayevsky, la connexion des tuyaux de raccordement.

Pour référence! Dans les kits prêts à l'emploi, il y a un bouchon aveugle, deux points de contrôle ou deux Américains, un point de contrôle avec une grue Mayevsky ou son équivalent. Des supports (deux ou trois) sont placés dans des ensembles pour fixer la batterie au mur.

Les propriétaires d'anciens radiateurs en fonte ne sont pas oubliés non plus. Pour leurs systèmes de chauffage, les bouchons traversants ont des ouvertures de deux diamètres:

  • Un demi-pouce - pour un tuyau de 20 cm de diamètre;
  • Trois quarts de pouce - pour un tuyau de 25 cm de diamètre.

Principes de travail pour la compréhension

Le principe de fonctionnement du bouchon de radiateur est simple, défini et oublié, il est bien plus important de connaître un autre principe - le principe de placement des bouchons dans les connexions filetées.

Pour votre information! Les bouchons des radiateurs chauffants, mal vissés, peuvent non seulement réduire le transfert de chaleur du radiateur, mais également arrêter complètement la circulation de la chaleur dans la batterie.

Il est important de tout organiser correctement.
  • Par conséquent, lors du placement de fiches dans le produit, si vous changez complètement la batterie, vous devez adhérer au principe de similarité. L'installation des plugs est la même que dans le cas précédent;
  • Si vous modifiez le schéma d'alimentation des tuyaux en laissant les anciens radiateurs, il est préférable non seulement de réorganiser les bouchons, mais également de les remplacer.

Schéma de câblage approximatif: base classique

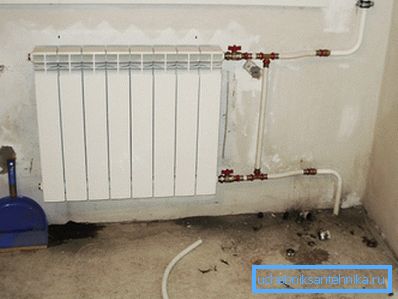

Top chaud, température ambiante inférieure.

Pour le modèle classique de base, nous considérons un raccordement à deux tuyaux, dans lequel le tuyau d’alimentation avec caloporteur et le tuyau de refoulement avec liquide refroidi s’adapte d’un côté, avec la source chaude située en haut et le retour par le bas.

L'installation est la suivante:

  • L'entrée supérieure est fermée par un bouchon à travers le robinet et le raccordement au tuyau d'eau chaude;
  • L'entrée supérieure opposée est fermée par un raccord similaire sous le robinet de Mayevsky ou plutôt avec le robinet de Mayevsky;
  • L'entrée inférieure (sous l'entrée du liquide de refroidissement) est un bouchon à travers la soupape de retour;
  • L'entrée opposée inférieure est une extrémité aveugle.

Types de joints d'étanchéité

Malgré la connexion filetée, l'eau trouvera toujours un lieu d'infiltration et de sortie.

Les assistants suivants sont utilisés pour sceller les joints et empêcher le liquide de refroidissement de s'écouler du système:

  • Fils de lin;
  • Pâte de spécialité UNIPAC;
  • FUM - bande.

Deux technologies d'étanchéité:

  • Premier - une bande mince et étroite sans grumeaux et sans torsades est formée de fibres de lin. Cette bande enveloppe le joint dans la direction opposée au fil.

Les fibres sont posées serrées, sans défilement, et en même temps uniformément, sans formation de crêtes. Pour éviter la torsion de la fibre et son déplacement en un seul endroit, le fil avec les fibres est traité avec de la pâte UNIPAC;

  • La seconde - Le ruban FUM est vissé sur le raccord fileté. La technologie pose quelque chose comme un bandage. La bande enveloppe tout le périmètre du tuyau lors du premier tour, puis avec un chevauchement des trois quarts de la largeur de la tournée précédente, elle est terminée.
Photo scellant - fibre.

Conseils d'experts! On pense que le premier type d'étanchéité est plus fiable, il est installé dans les raccords filetés pendant une longue période. La bande FUM est moins durable et est applicable aux composés audités toutes les quelques années. Les embouteillages pour les radiateurs en fonte sans vannes d'arrêt ont été installés par la première méthode.

Définir comment et quoi

La méthode d'étanchéité est claire, il reste à résoudre la question de savoir comment serrer les bouchons des radiateurs. Et il y a quelque chose à dire.

Il existe plusieurs approches pour résoudre ce problème:

  • La chose la plus facile à faire avec des batteries en fonte. La fiche du radiateur en fonte est bien vissée à l'aide d'une clé à molette. La seule condition pour choisir un outil est le diamètre qu'il est capable de servir.
  • Avec les batteries modernes, c'est un peu plus compliqué. Pratiquement tous les radiateurs utilisent des robinets sous le nom d'Américain avec un écrou borgne, ils ne sont pas installés avec une clé, mais avec une clé hexagonale en forme de L. À propos, la même clé est nécessaire si vous installez un robinet dans de vieilles piles en fonte. Le point de contrôle de la fonte des radiateurs acceptera cette grue en tant qu’indigène, mais vous ne pourrez pas vous passer d’hexagone.
Hexagone.

Astuce! Hexagone sous l'américain dans les jeux de telles clés est rare, il est beaucoup plus souvent vendu indépendamment, son prix est tout à fait acceptable. Parfois, il est recommandé de remplacer la clé par une épingle carrée faite maison. C'est possible, mais pas souhaitable.

  • Maintenant, même si le bouchon d'un radiateur en fonte est en train de changer, vous avez besoin de deux clés: une clé Allen pour un américain et une clé à molette pour un écrou borgne ordinaire. Bien sûr, s’il s’agit d’un bouchon de radiateur ou si un bouchon de radiateur en fonte est aveugle, il est installé uniquement avec une clé à molette.

Force brute et pénurie

Aucune instruction ne vous décrira que golden arrêter le moment où il est nécessaire d'arrêter et arrêter les efforts pour resserrer la connexion filetée. Il est clair que vous ferez toutes les actions de vos propres mains et serez guidé par votre propre expérience et vos propres sentiments.

Mais nous avons préparé quelques astuces:

  • La fixation d'essai est réalisée sans enroulement, manuellement pour visualiser la nature de la connexion, ainsi que pour déterminer le type de fil - droit ou gauche;
  • Lors de la fixation finale, la clé se déroule sans à-coups, sans secousses, surtout à la fermeture;
  • Si un obstacle est apparu avant la connexion complète des pièces, la connexion doit être démontée et inspectée, la cause la plus probable de l’obstacle étant un ruban ou une fibre recroquevillée du compacteur;
  • Avec le passage complet de l'écrou, le contrôle du filetage est effectué en serrant doucement la clé sans effort supplémentaire.

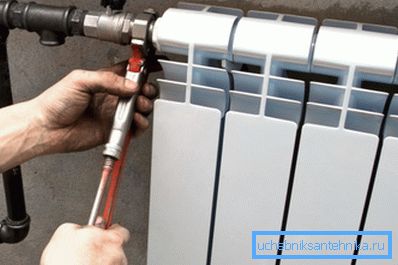

Twist soigneusement, en toute sécurité, mais sans effort.

Astuce! Les efforts vifs, les secousses conduisent souvent non à un resserrement du contrôle, mais à la rupture d'une connexion filetée. Si vous pouvez serrer l’écrou sous-serré, vous ne pourrez pas réparer le fil cassé en le remplaçant. Par conséquent, traitez le processus avec soin.

En conclusion

Il est facile d’installer la fiche, le remplacement ou la réglementation s’effectue sans efforts significatifs, si tout a été fait dès le départ. La vidéo dans cet article a préparé du matériel sur la liaison des radiateurs et l'utilisation de ces aides de petite taille, mais indispensables.
