Bras pour radiateurs: règles de fixation des batteries en

Si au moins une fois vous êtes confronté au processus d'installation d'éléments individuels de systèmes de chauffage, vous savez probablement à quel point c'est difficile. Et ici, il est important non seulement de prendre en compte toutes les caractéristiques des fluides de refroidissement de raccordement et de maintenir un certain angle pour le pipeline, mais également de porter une attention particulière au stade de la fixation du radiateur. C'est à propos de lui que nous vous parlerons dans notre article.

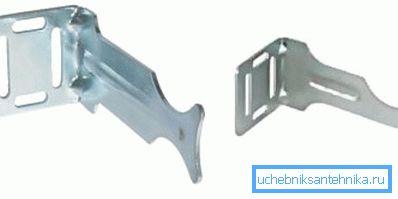

Des fixations spécialisées sont utilisées pour une installation plus pratique et plus fiable des radiateurs.

Règles de fixation pour tous types de batteries

Les règles d'installation pour les radiateurs de toutes les structures sont courantes et leur qualité dépend de la qualité de la tâche principale de l'appareil - le transfert de chaleur. Comme d'habitude, des dispositifs de chauffage et des conduites pour le transport de liquide de refroidissement (eau chaude) sont situés le long des murs du local. En ce qui concerne les maisons privées, il est recommandé de localiser toutes les sources de chaleur à proximité des portes d’entrée, des ouvertures des fenêtres et des balcons.

Le plus efficace est l'installation de radiateurs directement sous les ouvertures des fenêtres, de sorte que la chaleur qui en sort empêche la pénétration de l'air froid provenant du vitrage.

Pour optimiser le transfert de chaleur du radiateur, celui-ci doit être installé à une certaine distance:

Ce modèle est conçu pour la fixation de radiateurs tubulaires au mur.
  • Du sol environ 100-150 mm;
  • Du mur 40-50 mm;
  • Pour le seuil pas moins de 90-120 mm.

Les instructions supplémentaires pour la fixation des radiateurs varient en fonction de:

  • Les constructions;
  • Massivité;
  • Dimensions (nombre de sections).

Il existe deux types de fixations:

  • Fixé au mur;
  • En plein air.

Montage de radiateurs en fonte

Le plus massif de tous les appareils de chauffage en fonte nécessite une attention particulière lorsqu'il est fixé au mur. Sur cette base, les attaches de ces batteries doivent être très solides pour pouvoir supporter longtemps une construction volumineuse.

Les produits finis d'un tel plan portent dans l'étiquette le mot "renforcés", car ils sont fabriqués à partir de métal à paroi épaisse. Ils peuvent être peints à l'usine, généralement en blanc. Toutefois, si vous souhaitez acheter des radiateurs de couleur, vous pouvez commander la couleur des luminaires et des radiateurs dans le même schéma de couleurs.

Au premier abord, les petits crochets pour les produits en fonte sont fixés au mur à l'aide d'ancrages en acier

Faites attention! En choisissant un support pour un radiateur en fonte, faites attention à sa longueur. Elle doit correspondre aux dimensions de l'appareil, en tenant compte de la distance recommandée par rapport au mur.

Outre les supports pour batteries en fonte, des crochets en tiges de métal de grand diamètre pliées avec des filets sont produits. Ces supports vendent complets avec des chevilles pour l'installation.

L'installation du crochet est simple:

  • Le marquage initial est effectué pour les points d'attache. par quantité estimée;

Attention! Le nombre minimum de luminaires pour le radiateur en 6-8 sections - trois: deux dans la partie supérieure et un dans la partie inférieure. Si vous augmentez le nombre de sections à dix, vous aurez besoin de trois attaches en haut, deux en bas. Pour chacune des six sections suivantes, ajoutez un montage en haut et en bas.

  • Percer des trous pour des chevilles avec une perceuse ou un poinçon;
  • Insérez les goujons dans les trous finis, vissez le crochet dans ceux-ci.

Dans le cas où la batterie est montée avec un grand nombre de sections, les supports pour radiateurs en fonte ne peuvent pas garantir pleinement la fiabilité de la fixation. À titre de mesure supplémentaire, le support d’un appareil lourd est utilisé à l’aide de supports spéciaux montés au sol et soulageant partiellement les fixations murales.

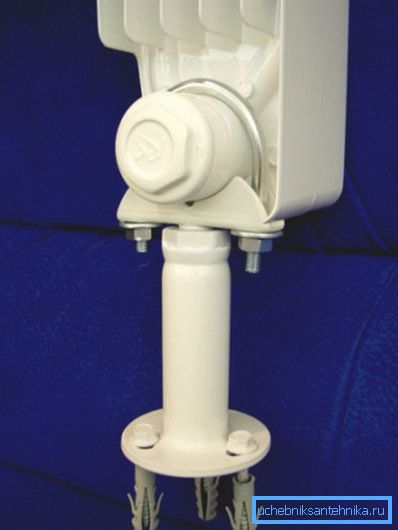

Des fixations supplémentaires sont utilisées comme supports de plancher (illustrés dans la photo)

Ces arrêts se trouvent dans différentes conceptions:

  1. Hauteur réglable;
  2. Non réglementé;
  3. Avec radiateurs de verrouillage à pince et fixés sur la liaison boulonnée:
    • De fil d'acier épais;
    • D'une chaîne de liens mobiles.

    Batteries bimétalliques et aluminium

    Les fixations des piles en aluminium et les supports pour radiateurs à bilame sont très similaires. Ils sont faits de métal plus mince, plutôt que d'appareils en fonte, car les radiateurs bimétalliques et en aluminium sont légers.

    Le support pour radiateur bimétallique peut être:

    • Direct;
    • Angulaire.

    Le montage en angle est considéré comme universel étant donné le fait qu'il comporte une encoche à deux côtés sous la tête de l'appareil de chauffage. Un tel support pour un radiateur en aluminium est installé des deux côtés de l'appareil.

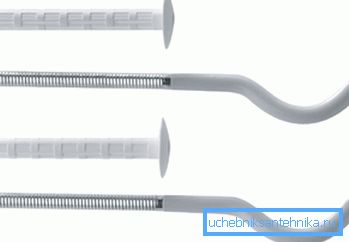

    Des batteries plus légères et plus petites sont montées sur des crochets d’ancrage en acier.

    En raison de leur légèreté, les piles en aluminium et bimétalliques ne reposent généralement pas sur le sol.

    Astuce! On insiste davantage sur le sol uniquement lorsque les radiateurs sont montés sur des faux murs en plaques de plâtre. De plus, dans de telles situations, utilisez des supports spéciaux pour radiateurs bimétalliques à montage double face.

    Les fixations pour tout type de radiateur sont immergées dans le mur sur au moins 120 mm.

    C’est le seul moyen d’assurer une installation fiable de la batterie:

    • Tiens, c'est-à-dire l'impossibilité de l'effondrement;
    • La fixation qui ne permet pas la mobilité de séparation.

    En fonction du nombre de sections dans un appareil particulier et du matériau de la base pour l'installation, il est décidé du nombre de fixations à suspendre à un radiateur bimétallique.

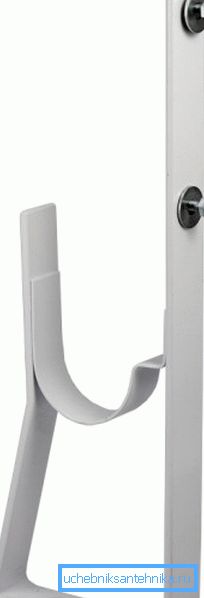

    Une autre option pour les radiateurs de montage au sol

    Support de batterie en acier

    En principe, la fixation de tous les types de dispositifs de chauffage par sections est possible pour les éléments de fixation des variétés décrites ci-dessus.

    Le support pour les radiateurs à panneaux en acier est légèrement différent:

    • Au cours du processus de fabrication, les supports de montage sont soudés sur le côté arrière de la batterie de panneaux, pour laquelle le dispositif est en outre suspendu sur des supports fixés dans le mur;
    • Lorsque vous marquez les emplacements de perçage sous les goujons de tels supports, vous devez être extrêmement précis pour que les supports tiennent bien sur les crochets du support.

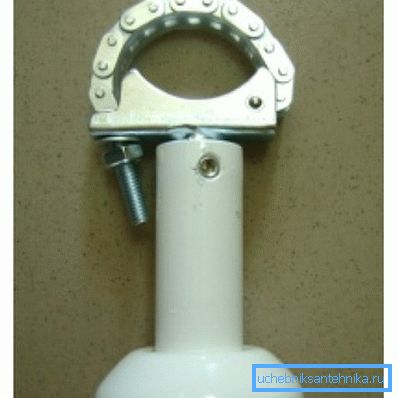

    Fixation de la batterie à l'aide de l'option de fixation au sol - le clip est composé d'une chaîne en acier et d'un long boulon

    Il est possible de simplifier le montage des radiateurs de vos propres mains en appliquant des bandes de montage spéciales en métal avec loquets amovibles, en saisissant le panneau en acier de la batterie par le bas et par le haut.

    Bien sûr, le prix des bandes à montage rapide est beaucoup plus élevé que celui des fixations standard, mais leur utilisation est rapide et facile.

    Conclusion

    Bien entendu, l’utilisation de tels produits comme support pour les radiateurs est facultative, vous pouvez agir simplement - percez des trous dans le mur de grand diamètre et insérez un renfort à cet endroit. Mais visuellement, ce ne sera pas aussi lisse que dans le cas des fixations spécialisées, ce qui ne sera pratiquement pas visible parmi les sections de liquide de refroidissement.

    Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
