Calcul de gcal pour le chauffage: méthodes et formules de

Quelle est cette unité - gigakaloriya? Comment est-il lié aux kilowatt-heures d'énergie thermique plus habituels? Quelles données sont nécessaires pour calculer la chaleur gagnée dans la pièce en gigcaloria? Enfin, quelles formules sont utilisées pour calculer? Essayons de répondre à ces questions.

C'est quoi

Nous commençons avec la prochaine définition. La calorie est la quantité d’énergie nécessaire pour chauffer 1 gramme d’eau par degré Celsius à la pression atmosphérique.

Étant donné que, comparée au coût de la chaleur pour chauffer les locaux, une calorie est ridiculement petite, les calculs utilisent généralement une gigacalorie (Gcal) égale à un milliard (10 ^ 9) calories.

L'utilisation de cette valeur particulière est stipulée dans les Règles de comptabilisation de l'énergie thermique et des liquides de refroidissement publiées par le Ministère des combustibles et de l'énergie de la Fédération de Russie en 1995.

Information: la consommation standard moyenne de chaleur en Russie est de 0,0342 gigacalorie par mètre carré de la superficie totale de logements par mois. Les normes applicables aux différentes régions diffèrent selon les zones climatiques et sont déterminées par les organes législatifs locaux.

Quelles sont les valeurs de Gcal en matière de chauffage qui nous sont plus familières?

• Un gigacalorie suffit pour chauffer 1000 tonnes d'eau d'un degré.
• Cela correspond à 1162.2222 kilowattheures.

Pourquoi en as-tu besoin

Immeubles d'habitation

Tout est très simple: les gigacalories sont utilisées dans les calculs de chaleur. En connaissant la quantité d'énergie thermique restante dans le bâtiment, le consommateur peut être facturé assez concrètement. À titre de comparaison, lorsque le chauffage central fonctionne sans compteur, une facture est établie pour la surface de la pièce chauffée.

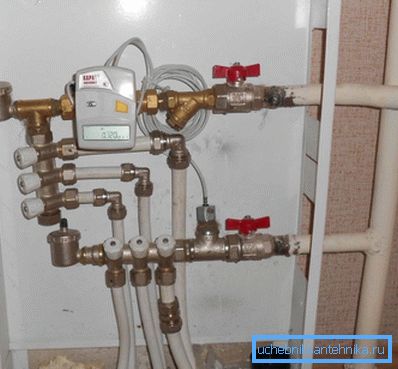

La présence d'un compteur d'énergie thermique implique un câblage horizontal séquentiel ou collecteur de conduites de chauffage: les flats des conduites d'alimentation et de retour sont installés dans l'appartement; la configuration du système d'immeuble est déterminée par le propriétaire. Ce système est typique des bâtiments neufs et permet, entre autres, de contrôler avec souplesse la consommation de chaleur, en choisissant entre confort et économie.

Comment se fait l'ajustement?

• Étrangler les appareils de chauffage eux-mêmes. L'accélérateur vous permet de limiter la perméabilité du radiateur, en réduisant sa température et, en conséquence, le coût de la chaleur.
• Installation d'un thermostat commun sur le tuyau de retour. Le débit de liquide de refroidissement sera déterminé par la température de la pièce: il augmentera lorsque l'air se refroidira et diminuera lorsqu'il sera chauffé.

Maisons privées

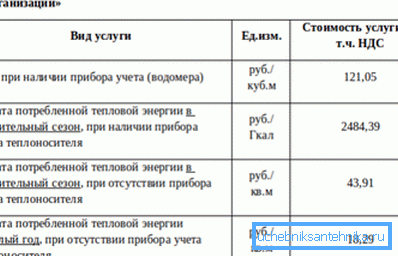

Le propriétaire du chalet s'intéresse principalement au prix d'une gigacalorie de chaleur obtenue de diverses sources. Nous nous permettons de donner des valeurs approximatives pour la région de Novossibirsk pour les tarifs et les tarifs de 2013.

À titre de comparaison: le chauffage central au moment de la collecte des données statistiques coûtait 1467 roubles par gigakaloriya.

Des compteurs

Quelles données sont nécessaires pour la comptabilisation de la chaleur?

Il est facile de deviner:

1. Flux de liquide de refroidissement à travers des appareils de chauffage.
2. Sa température à l'entrée et à la sortie de la section correspondante du circuit.

Deux types de compteurs sont utilisés pour mesurer le débit.

Compteurs à roue

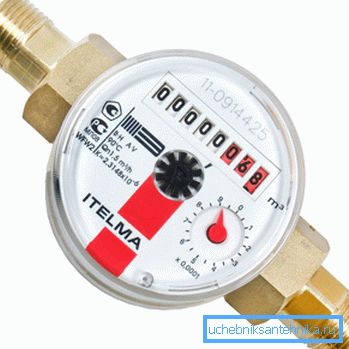

Les compteurs destinés au chauffage et à l’ECS ne diffèrent de ceux utilisés à l’eau froide que par le matériau de la roue: il est plus résistant aux températures élevées.

Le mécanisme lui-même est le même:

• L'écoulement de liquide de refroidissement provoque la rotation de la turbine.
• Il transmet la rotation au mécanisme de mesure sans interaction directe, au moyen d'un aimant permanent.

Malgré la simplicité de leur conception, les compteurs ont un seuil de déclenchement plutôt bas et sont bien protégés contre la fraude informatique: toute tentative de freinage de la roue avec un champ magnétique externe repose sur la présence d'un mécanisme de filtrage antimagnétique.

Compteurs avec enregistreur différentiel

Le dispositif du second type de compteurs est basé sur la loi de Bernoulli, selon laquelle la pression statique dans un flux de liquide ou de gaz est inversement proportionnelle à sa vitesse.

Comment utiliser cette caractéristique de l'hydrodynamique pour calculer le débit de liquide de refroidissement? Il suffit de bloquer son chemin avec une rondelle de retenue. La perte de charge sur la laveuse sera directement proportionnelle à la vitesse d'écoulement à travers celle-ci. En enregistrant la pression avec une paire de capteurs, il est facile de calculer le débit en temps réel.

Curieusement: le compteur implique la présence de composants électroniques. La plupart des modèles de ce type de compteur fournissent non seulement des données brutes - la consommation d'eau et sa température - mais calculent également l'utilisation réelle de la chaleur. Le module de commande de tels dispositifs possède un port pour la connexion à un ordinateur et peut être reconfiguré de ses propres mains dans le nouveau schéma de calcul.

Et s'il ne s'agissait pas d'un circuit de chauffage fermé, mais d'un système ouvert avec la possibilité de sélectionner l'eau chaude sanitaire? Comment enregistrer le débit d'eau chaude?

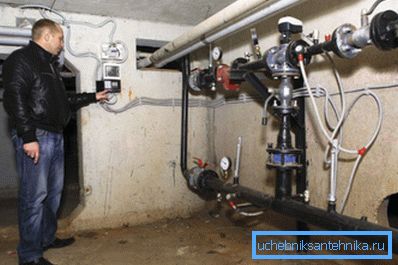

La solution est évidente: dans ce cas, des rondelles de retenue et des capteurs de pression sont placés à la fois sur les tuyaux d’alimentation et de retour du chauffage. La différence entre le débit de liquide de refroidissement entre les fils et indique la quantité d'eau chaude utilisée par les ménages.

Formules

Comment calculer Gcal pour le chauffage en présence de compteurs sur les deux lignes pour un système ouvert (avec alimentation en eau chaude) ou fermé (sans alimentation en eau chaude)?

La formule de calcul est Q = ((V1 * (T1-T)) - (V2 * (T2-T))) / 1000.

En cela:

• Q est la quantité d’énergie thermique requise en gigacalories.
• V1 et V2 - le liquide de refroidissement traverse le flux et le flux de retour en tonnes.

Utile: les compteurs, pour des raisons évidentes, indiquent la consommation en mètres cubes et non en tonnes. La masse réelle d'un mètre cube d'eau de traitement chaude est légèrement différente d'une tonne; mais la différence sur le fond des erreurs de compteur est négligeable, vous pouvez donc utiliser en toute sécurité les lectures de compteur en mètres cubes.

• T1 est la température à l'entrée du circuit (débit).
• T2 - température à la sortie du circuit (retour).
• T est la température de l'eau froide qui alimente la route pour compenser les pertes. Pendant la saison de chauffage, il est supposé être à +5 ° C, hors saison - +15 ° C.
• La division par 1000 est nécessaire précisément pour obtenir le résultat non pas en méga, mais en gigacalories. Sinon, il faudrait recalculer la consommation d'eau en milliers de tonnes.

Ainsi, avec un débit de compteur avec une alimentation de 52 m3, le débit de retour est de 44 m3, les températures de départ sont de 95 ° C et le retour de 70 ° C dans la maison ((52 * (95-5)) - (44 * (70-5))) / 1000 = 1,82 Gcal de chaleur.

Remarque: la consommation d'eau est facturée séparément. Nous considérons uniquement la consommation d'énergie calorifique.

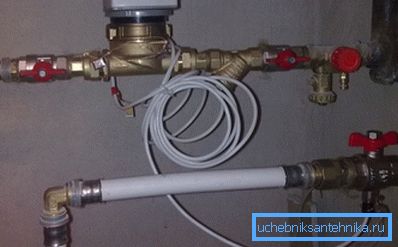

Quelles sont les instructions de calcul, si vous avez un seul compteur - sur le terrain? Bien entendu, il est implicite que nous parlons d'un système fermé (sans DHW).

La formule de calcul est Q = V * (T1-T) / 1000.

Par exemple, avec un débit d'eau de 52 m3 et une température de caloporteur de 95 ° C, il restera 52 * (95-5) / 1000 = 4,68 gigacalories dans l'appartement de l'appartement.

Conclusion

Nous espérons que les informations fournies au lecteur l’aideront à économiser sur le chauffage. Comme toujours, des documents thématiques supplémentaires sont disponibles dans la vidéo ci-jointe. Des succès!
