Calcul de la puissance du radiateur par zone, volume et

Comment calculer la puissance du radiateur de chauffage pour une pièce avec des paramètres connus? La puissance du chauffage est-elle toujours déclarée réelle par le fabricant? Des facteurs peuvent-ils affecter l'efficacité des appareils? Voyons le comprendre.

Une sélection optimale de la puissance de la batterie réduira les coûts de chauffage.

Demande de chaleur

Le calcul de la puissance des radiateurs dans l'appartement peut être effectué:

  • Dans les pièces avec une norme pour les immeubles à appartements avec une hauteur de plafond (2,5 - 2,7 m) - sur la surface de la pièce que nous allons chauffer;
  • Avec une hauteur de plafond plus élevée - sur le volume chauffé.

De plus, un certain nombre de facteurs supplémentaires doivent être pris en compte pour obtenir une précision maximale du résultat. Ceux-ci incluent le nombre de fenêtres, la structure de vitrage, l'emplacement de l'appartement dans la maison (au centre ou à la périphérie du bâtiment), l'épaisseur des murs et la zone climatique.

Calcul de surface

Le schéma de calcul le plus simple pour la zone ressemble à ceci:

  1. Sur 1 m2 de surface dans le projet, 0,1 kilowatt de puissance thermique est déposé;

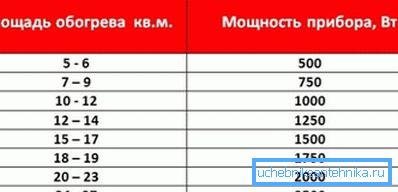

Sur les sites Web des fabricants d'équipements de chauffage, vous pouvez trouver une calculatrice pour calculer la capacité d'un radiateur de chauffage en utilisant un tel algorithme.
  1. Dans les zones de climat froid ou chaud, un facteur de correction est utilisé. La perte de chaleur dans l'enveloppe du bâtiment dépend de manière linéaire de la différence de température avec la rue.

Voici les valeurs de coefficient pour différentes valeurs de la température moyenne du mois d’hiver le plus froid:

Température moyenne en janvier, С Coefficient
0 et plus 0.8
-15 1.2
-30 1,6
-40 2

Ainsi, pour un appartement de 70 m2 à Yakoutsk (la température moyenne en janvier est de -38,6 ° C), vous aurez besoin de 70 * 100 * 2 = 14 000 watts de chaleur.

L'hiver à Yakutsk.

Le schéma est simple, mais ignore complètement un certain nombre de facteurs supplémentaires énumérés. Ils sont pris en compte dans l'algorithme de calcul de la puissance thermique en volume.

Calcul par volume

Comment calculer la puissance du radiateur avec un volume connu de l'appartement?

  • 40 watts de puissance thermique sont absorbés par mètre cube de volume;
  • Un facteur de 1,2 est utilisé pour les pièces en bordure de rue, 1,3 pour les étages extrêmes.
  • 100 watts sont ajoutés à chaque fenêtre;
  • Le coefficient régional déjà indiqué dans le tableau ci-dessus est utilisé.

Spécifiez les données de la tâche de décompte précédente: un appartement de 70 m2 a une hauteur de plafond de 3,2 mètres et 4 fenêtres; Il est situé au centre du bâtiment au premier étage.

  1. Le volume de l'appartement est de 70 * 3.2 = 224 m3. La chaleur dégagée par la base est de 224 * 40 = 8960 watts.
  2. Le premier étage nous obligera à utiliser un facteur de 1,3: 8960 * 1,3 = 11648 watts.
  3. Windows augmentera le besoin déjà considérable de chaleur: 11648+ (5 * 100) = 12148 watts.
  4. Enfin, le gel vivifiant de janvier à 60 degrés apportera également ses propres ajustements: 12148 * 2 = 24296. Il est facile de voir que la différence avec la première méthode de calcul est assez impressionnante.

Calcul par volume et degré de réchauffement

Le schéma précédent est valable pour tous sauf un: il s’applique uniquement à l’isolation standard des murs extérieurs du bâtiment, correspondant au SNiP actuel. Et si c'est significativement meilleur ou pire?

Les immeubles d’habitation sont de plus en plus dotés de façades isolées.

Dans ce cas, l'instruction de calcul est réduite à l'aide de la formule Q = V * Dt * k / 860.

En cela:

  • V - volume cubique de la pièce;
  • Dt est la différence entre les relevés de thermomètre dans l'appartement et dans la rue;

Remarque: la température moyenne de la semaine de cinq jours la plus froide correspond à la température de la rue.

  • k - facteur suivant en fonction du degré d'isolation du bâtiment.
Description de l'isolation K
Rembourrage en mousse ou en laine minérale, fenêtres à double vitrage éconergétiques 0.6-0.9
Mur de brique ou de pierre à partir de 50 mm d'épaisseur, fenêtres à double vitrage à une chambre 1-1.9
Maçonnerie murale mince (en brique), simple vitrage 2-2.9
Manque d'isolation (bâtiments industriels) 3-4

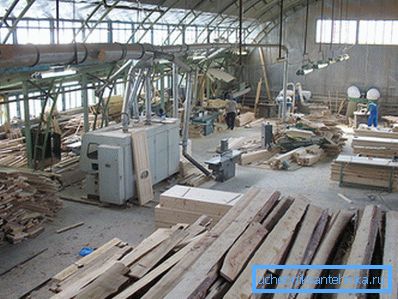

Dans les conditions industrielles, l'isolation fait rarement l'objet d'une attention sérieuse.

Faisons encore une fois nos propres calculs pour calculer le besoin de chaleur pour notre appartement à Yakoutsk, en utilisant la nouvelle introduction:

  • La moyenne minimale de janvier est de -41,5 С;
  • La maison est isolée à l'extérieur et équipée de fenêtres à triple vitrage (k = 0,8). Toutes les nouvelles maisons en Yakoutie correspondent à cette description.

Le volume de l'appartement que nous avons calculé précédemment correspond à 224 m3. Dt à une température ambiante de +22 C prendra la valeur 22 - (-41,5) = 63,5 C.

Selon notre formule, Q = 224 * 63,5 * 0,8 / 860 = 13,2 kW.

Puissance de l'instrument

Comment calculer la puissance d'un radiateur en acier ou d'une batterie sectionnelle en aluminium?

  • Pour les convecteurs, les radiateurs à panneau et autres produits intégraux de forme complexe, vous ne pouvez vous fier qu'à la documentation du fabricant. Les caractéristiques des appareils sont toujours présentes au moins sur son site officiel.

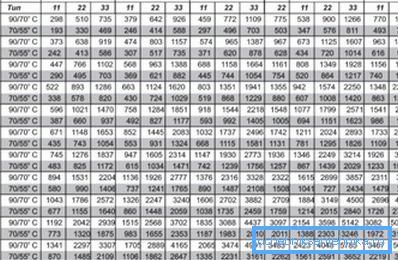

Le tableau de calcul de la puissance des radiateurs en acier Kermi, en fonction de leurs dimensions linéaires.
  • Pour les appareils en coupe, en plus des mêmes données, vous pouvez vous concentrer sur les valeurs suivantes:
Matériel de radiateur Flux de chaleur, W / section
Fonte de fer 160
Bimétal (acier + aluminium) 180
En aluminium 200

Le calcul de la puissance des radiateurs de chauffage en acier à partir de tuyaux en acier (registres horizontaux) peut être effectué selon l'algorithme suivant:

  1. La puissance calorifique de la première section (tuyau inférieur) en watts est D * L * Dt * 36.5, où D est le diamètre extérieur de la section, L est sa longueur et Dt est le delta des températures entre la surface de l'appareil et l'air ambiant.

Attention: toutes les valeurs sont entrées en unités SI; en particulier, le diamètre est converti en mètres.

  1. La puissance calorifique des sections suivantes est calculée avec un facteur de 0,9, car elles se trouvent dans un flux d’air chaud.

Ainsi, pour un appareil à quatre sections ayant un diamètre de section de 108 mm et une longueur de 4 mètres avec +20 à l’intérieur et +80 à la surface du registre, le transfert de chaleur sera égal à 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 watts (arrondis).

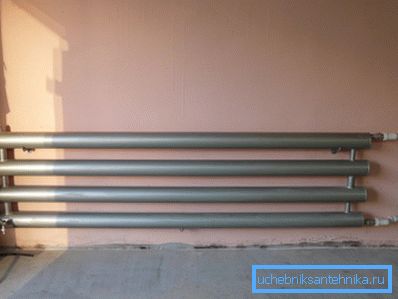

Sur la photo, un registre de chauffage à quatre sections.

C'est curieux: avec les mêmes dimensions globales, le registre en acier dégage beaucoup moins de chaleur qu'un radiateur en aluminium ou bimétallique. Tout d’abord, le prix avantageux de ces appareils est attrayant: des tubes bon marché en VGP sont utilisés pour leur fabrication.

Facteurs limitants

Dans certains cas, la puissance réelle des appareils de chauffage est nettement inférieure à celle indiquée sur la plaque signalétique.

Qu'est-ce qui peut causer une diminution de l'efficacité?

  • Réduire la différence de température avec l'air. Les fabricants indiquent les caractéristiques des dispositifs pour Dt = 70 C; lors du refroidissement du liquide de refroidissement ou du chauffage de l'air dans la pièce, la puissance effective diminue.
  • Erreur dans le choix du schéma de connexion. Avec une longueur de périphérique réduite (jusqu'à 10 sections), il est préférable de préférer une connexion latérale; avec plus de sections - diagonale ou de bas en bas.
  • Limitation de convection. Une variété d'écrans, de niches et de conduits peut réduire le transfert de chaleur de 15 à 30%.
Les écrans décoratifs empêchent la convection naturelle de l'air chaud.

Conclusion

Nous espérons que les calculs ci-dessus aideront le lecteur à concevoir un système de chauffage efficace pour son propre appartement. Des informations thématiques supplémentaires sont disponibles dans la vidéo de cet article. Des succès!
