Calcul des radiateurs bimétalliques pour la surface, le

Quel est le calcul des radiateurs bimétalliques sur la surface de l'habitation? Comment calculer le nombre de sections nécessaires pour chauffer une maison ou un appartement avec une hauteur de plafond non standard? Dans notre article, nous allons essayer de trouver des réponses à ces questions et à d’autres.

Étapes de calcul

Le calcul des sections de chauffage des radiateurs bimétalliques comprend deux étapes:

1. Estimation du besoin de capacité thermique;

Remarque: par zone, il ne peut être calculé qu'avec l'isolation standard (correspondant au SNiP actuel) des enveloppes de bâtiment et la hauteur de plafond standard (2,5 mètres). Dans d'autres cas, le mécanisme de règlement est considérablement compliqué.

1. Recalcul de la puissance thermique en nombre de sections en tenant compte du flux de chaleur correspondant à une section.

Flux de chaleur à la section

Commençons par une tâche plus simple. Le calcul de la section bimétallique du radiateur implique le besoin de données de référence - flux de chaleur pour une section. Voici ses valeurs estimées pour différentes tailles de radiateurs:

Cependant, comme il est d'usage dans de tels cas, le truc réside dans les détails.

• Les fabricants indiquent la valeur du flux de chaleur correspondant à la température du liquide de refroidissement à 90 ° C et à une température dans une pièce chauffée + 20 ° C (Dt = 70 ° C). Le coût de la réduction de la température du liquide de refroidissement à +55 ° C (Dt = 55 ° C) correspond à une chute de deux fois dans la partie puissance;
• Lors de la connexion latérale du radiateur et de sa longueur considérable, la puissance des sections d’extrémité (après le 10ème) diminuera de 10 à 40%;

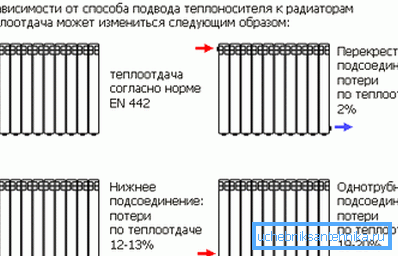

• La connexion du bas vers le bas entraînera une chute de 10 à 13% de la puissance de la section, tout en garantissant un chauffage uniforme sur toute la longueur;
• Une connexion diagonale à n'importe quelle longueur de la batterie assurera un transfert de chaleur de 2 à 3% inférieur à la valeur nominale;

• Le fait de condamner les sections d'extrémité sur plusieurs années réduira à nouveau leur transfert de chaleur de 1,2 à 1,5 fois;
• Enfin, l'installation d'un appareil de chauffage dans une niche ou une boîte aura également un effet néfaste sur l'efficacité du chauffage.

Conseil: il est préférable de calculer la puissance avec un facteur de sécurité de 1,2. Vous pouvez réduire l'excès de puissance en étouffant l'appareil avec une vanne à cône ou une tête thermique.

Schémas

Calcul de surface simple

Le calcul de la surface des radiateurs bimétalliques est extrêmement simple:

1. Par 1 m2 d’espace chauffé dans le projet, puissance thermique de 100 watts;

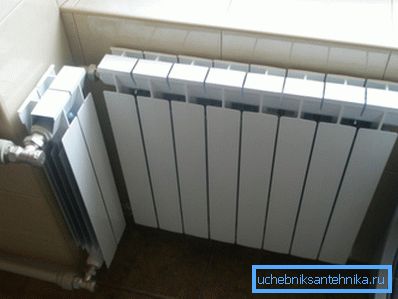

2. Pour les régions froides et chaudes du pays, le facteur de correction est utilisé (de 0,7 pour le territoire de Krasnodar à 2,0 pour la Tchoukotka et la Yakoutie). Ainsi, pour une pièce de 15 mètres sur le territoire de Khabarovsk (coefficient régional de 1,6), il faudra 15 * 100 * 1,6 = 2 400 watts de chaleur. Avec une puissance de section de 180 watts, leur quantité minimale sera de 2400/180 = 14 pièces (avec arrondi).

Curieusement: une calculatrice typique pour le calcul des radiateurs de chauffage bimétalliques sur les sites Web des vendeurs ou des fabricants utilise un tel algorithme de calcul. Des facteurs supplémentaires, tels que le degré d'isolation des bâtiments ou la hauteur des plafonds, sont extrêmement rares.

Calcul par volume

Il est clair qu’avec une hauteur importante des plafonds dans l’appartement, le besoin de chaleur augmente considérablement: plus le volume d’air est important, plus il faudra de l’énergie thermique pour le chauffer à une température conforme aux normes sanitaires.

Pour les pièces de hauteur non standard, quelques instructions corrigées sont souvent utilisées, en tenant compte d'un certain nombre de facteurs supplémentaires:

• Sur 1 m3 de volume dans le projet, 40 W de puissance thermique sont pondus;
• Un facteur de modification de 1,2 est utilisé pour les appartements de coin et de façade d'un immeuble d'appartements; pour les étages extrêmes, 1,3;

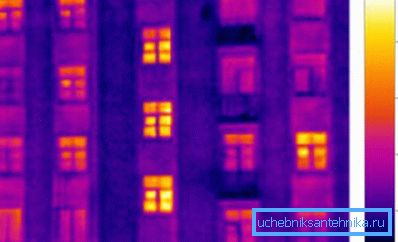

• 100 watts supplémentaires sont ajoutés à chaque fenêtre;

• Le coefficient régional (0,7 - 2,0) est également pris en compte.

Faisons-le nous-mêmes pour calculer le besoin en chaleur d'une pièce avec une fenêtre située au milieu d'un immeuble de logements de la ville de Yalta (Crimée), avec ses dimensions de 4,6 x 5,7 mètres et une hauteur de plafond de 4,5 mètres.

1. Le volume de la pièce sera de 4,6 * 5,7 * 4,5 = 118 m3;
2. Le coefficient régional pour Yalta (température moyenne en janvier +4 C) est de 0,7; Il n'y a pas d'autres facteurs de correction;
3. Le besoin de chaleur sera (118 * 40 + 100) * 0,7 = 3374 watts;
4. Le calcul du nombre de sections de radiateurs de chauffage bimétalliques nous donnera une section de 180 watts la valeur de 19.

Rappel: avec une telle longueur de l’appareil de chauffage, il est connecté de bas en bas ou en diagonale.

Calcul en volume pour le réchauffement non standard

Le schéma le plus universel, qui prend en compte le volume de la pièce, la différence de température avec la rue et le coefficient intégral d’isolation du bâtiment: Q = V * Dt * k / 860.

Avec ceci:

• Puissance Q nous obtenons en kilowatts;
• En tant que Dt, la différence entre la température interne moyenne (pour une habitation - la norme sanitaire de température) et la moyenne minimale du mois d’hiver le plus froid est utilisée;

• k est tiré du tableau suivant:

Calculons à nouveau le besoin de chaleur pour notre pièce à Yalta, mais avec quelques nouvelles introductions:

• Le bâtiment n'est pas isolé de l'extérieur et est en brique. Épaisseur de maçonnerie - 500 mm. Double vitrage;

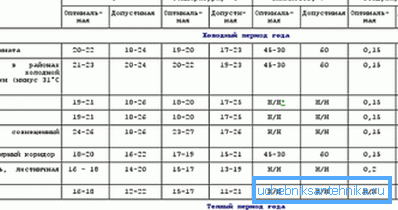

• Avec une norme sanitaire de la température hivernale dans une zone résidentielle de +18 ° C, le minimum moyen en janvier à Yalta est de -3 ° C.

Nous procédons aux calculs.

• Nous avons déjà calculé le volume des locaux plus tôt - 118 m3;
• Dt est égal à la différence de + 18C et de -3C - 21 degrés;
• Nous prenons le coefficient d'isolation égal à 1,1;
• Le calcul dans son ensemble prendra la forme Q = 118 * 21 * 1.1 / 860 = 3.16 kW ou 3160/180 = 18 sections.

Conclusion

Comme vous pouvez le constater, les schémas de calcul appliqués aux appareils de chauffage sont très divers et donnent de manière prévisible une certaine variation dans les résultats. En savoir plus sur la façon de calculer les radiateurs bimétalliques, aide vidéo dans cet article. Des succès!
