Calcul des radiateurs de chauffage d'une maison privée:

Le chauffage et le chauffage de votre propre maison ont toujours l’une des principales valeurs de la vie d’une personne, surtout s’il vit dans des régions froides. Vous pouvez donc utiliser la calculatrice pour calculer les radiateurs d’une maison privée ou effectuer vous-même ces calculs, qui seront plus précis.

Mais il ne suffira pas de calculer le nombre de sections nécessaires pour une pièce donnée, vous devrez également prendre en compte le transfert de chaleur maximal des appareils, qui est connecté à leur connexion et au type de circuit, ainsi que l'emplacement correct des appareils, ce qui est également d'une grande importance pour la création d'un microclimat.

Bien sûr, il existe de nombreuses exigences, mais elles ne sont pas si compliquées que cela puisse paraître à première vue, ce que nous allons vous dire à présent, et nous allons également vous présenter le sujet de la vidéo dans cet article.

Comment calculer la puissance du radiateur

Il existe des calculs assez complexes utilisés dans la conception des bâtiments résidentiels et publics, qui prennent en compte de nombreuses nuances différentes, qui, peut-être, ne peuvent être connues que des concepteurs.

Nous vous proposons un moyen de calcul plus simple, dans lequel de petites erreurs sont possibles, mais, néanmoins, cette méthode fonctionne et n’a jamais manqué à personne.

Quels sont les radiateurs

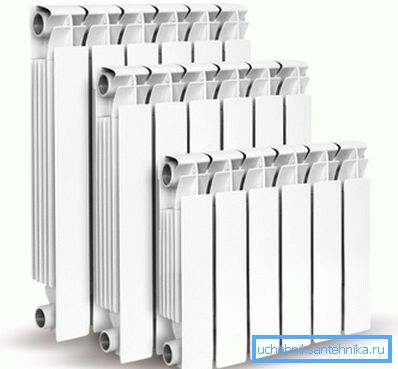

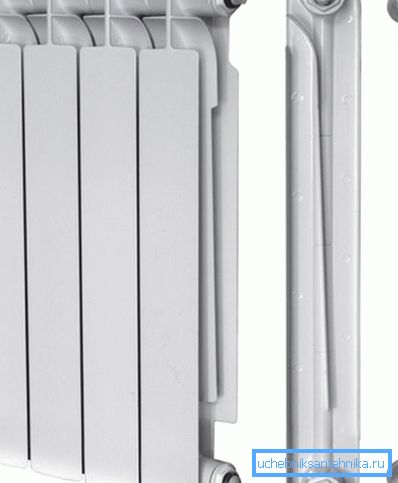

• Radiateurs de chauffage bimétalliques il est aujourd'hui possible d'appeler les plus demandés non seulement pour des systèmes autonomes, mais aussi pour des systèmes centralisés - même si leur prix est supérieur à celui de la fonte, les locataires les installent à la place de la fonte dans leurs appartements privés. Cette popularité n’est pas vaine - l’appareil est composé de deux métaux - à l’intérieur se trouve l’acier, qui peut résister à presque toutes les pressions possibles dans le circuit de chauffage, même dans les bâtiments à plusieurs étages, et au sommet, l’aluminium, à très haute conductivité thermique. En règle générale, ces batteries sont de type sectionnel et la taille d'un appareil dépend de la puissance requise pour chauffer une pièce spécifique.

Tableau des paramètres de certains fabricants sur les radiateurs bimétalliques

• Le plus petit budget peut être appelé chauffe-panneaux en acier., où le transfert de chaleur est très élevé et qui est acquis en raison de la distance entre les axes et les plaques en forme de U situées sur les tuyaux, où circule le liquide de refroidissement. Ils peuvent être un, deux ou trois chacun, à partir desquels, tout naturellement, la puissance de l'appareil augmente avec la même quantité d'eau qui y circule.
• De telles structures sont assez solides et supportent des pressions élevées, mais leur principal problème réside dans leur sensibilité à la corrosion. et c'est probablement la raison principale pour laquelle l'instruction ne recommande pas de les utiliser en chauffage centralisé - pendant la descente de l'eau, de l'oxygène pénètre dans le réservoir, ce qui provoque une réaction et le dispositif rouille. De plus, les radiateurs en acier sont utilisés comme chauffe-serviettes, mais en tant que piles, ils ne sont fabriqués que sur une commande individuelle, car ils nécessitent de l'acier galvanisé ou inoxydable, ce qui est très coûteux.

• Les radiateurs en aluminium ont la plus grande dissipation de chaleur., qui peuvent être fabriqués, à la fois en coupe et en panneau, et ils sont réalisés soit par injection, soit par extrusion (la seconde méthode est un peu moins chère, mais ici le point faible est un joint collé ou soudé). Bien sûr, les appareils de chauffage fabriqués à partir d’un tel métal coûtent très cher, mais, comme vous le savez bien, ils paient pour la qualité et, en outre, beaucoup d’argent, mais ils ne peuvent être utilisés que pour des systèmes autonomes. Le fait est que le liquide de refroidissement circulant dans de tels dispositifs devrait être de l’antigel avec des additifs spéciaux résistant à la corrosion et au calaminage, ce qui n’est possible que dans des circuits autonomes.

• Et, bien sûr, il est douloureusement familier à toutes les batteries en fonte., comme sur la photo ci-dessus, qui sont montés dans la grande majorité des appartements d'immeubles à plusieurs étages et sont installés dans les nouveaux immeubles à ce jour, et ils se sont très bien établis. Les principaux inconvénients de tels dispositifs sont la grande capacité des sections (il faut chauffer beaucoup d'eau) et des murs épais, qui chauffent longtemps, mais refroidissent également longtemps. Mais les systèmes de chauffage centralisés gèrent parfaitement ces inconvénients - le volume y représente peu de choses, mais un refroidissement lent est très pratique, car il est connecté à des cycles de circulation périodiques - lorsque le système ne fonctionne pas, la chaleur est stockée (le coût de fonctionnement de ces radiateurs est coûteux) .

Calculer la puissance

Note Il convient de noter que l'endroit le plus efficace pour placer un radiateur est sous la fenêtre. L'air chaud de l'appareil, en remontant, forme une barrière contre les courants froids qui sortent du verre.

Comme nous l'avons déjà dit, nous n'aurons pas à faire face à des calculs complexes, car il est possible de calculer les radiateurs de chauffage pour une maison privée de manière plus simple et même si cela n'est pas tout à fait exact, cependant, c'est efficace et la plupart des plombiers le font sans démarrer le système en opération aucune plainte.

Mais il y a deux façons de calculer - en termes de surface et de volume de la pièce - la première option n'est possible que si la hauteur du plafond ne dépasse pas 270 cm, mais si ce chiffre s'avère être supérieur, dans ce cas, la puissance est calculée à partir de la norme par mètre cube.

Faites attention! Pour Moscou et la région de Moscou, il faut 100 watts d’énergie thermique par mètre carré d’espace. S'il est calculé en volume, il faut 41 watts par m 3.

Apprenons à calculer le nombre de radiateurs dans une maison privée par zone (plafonds ne dépassant pas 270 cm). Pour cela, nous utiliserons la formule K nombre de sections = S * 100 / P, où S est la taille de notre pièce et P est puissance thermique d'une section. Par exemple, prenons une petite pièce de 34 m, ce qui signifie que nous avons S = 12 m2, et pour l’unité, nous prenons la section Grandini d’un radiateur de 130W.

Dans ce cas, si nous avons de telles données, nous les substituerons à la formule, alors K nombre de sections = S * 100 / P = 12 * 100/130 = 9.23. Mais, en règle générale, l’arrondi est très complexe, ce qui signifie que pour une pièce de 12 m2, vous avez besoin d’un radiateur de 10 sections, s’il s’agit du Grandini 350 (pour les autres appareils, voir la valeur de la puissance dans le tableau).

Pour ces cas, si le plafond, par exemple, a 3 m, une autre formule est appropriée - V * 41 / P et que nous prenons une pièce de même superficie, alors K nombre de sections = V * 41 / P = 4 * 3 * 3 * 41/130 = 11,35 ou 12 sections d'un radiateur similaire.

Conclusion

Il convient de noter que vous pouvez effectuer des calculs avec vos propres mains pour tous les radiateurs. Le métal n’importe pas ici. La puissance de la section ou du panneau est dans tous les cas indiquée par le fabricant. Seuls les périphériques de panneau que vous devez compter non pas en sections, mais en morceaux, en utilisant des formules similaires, où P sera égal à la puissance d’un chauffage de panneau.
