Calcul des radiateurs de chauffage lors de la construction d’une maison individuelle ou lors de réparations majeures d’un appartement en ville, la procédure est obligatoire. Dans ce cas, il ne joue pas un grand rôle, les appareils de chauffage sont utilisés. En fonte, en acier, en aluminium ou en bilame, toutes ces unités ont leur propre capacité de calcul, sur laquelle elles reposent dans les calculs. La calculatrice pour calculer les radiateurs est une bonne chose, mais que se passe-t-il si elle n’est pas disponible? Nous allons essayer de répondre à cette question.

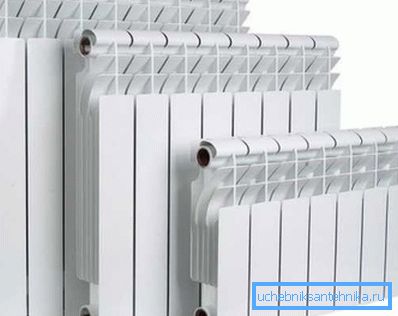

Photos de radiateurs modernes.

Important: pour effectuer ces calculs, les ingénieurs de conception utilisent plus d’une douzaine de types différents de prescriptions et de définitions. Mais le code de réglementation de base est considéré comme étant le SNiP 41-01-2003. C'est sur lui que les autorités de contrôle s'appuient pour accepter l'objet.

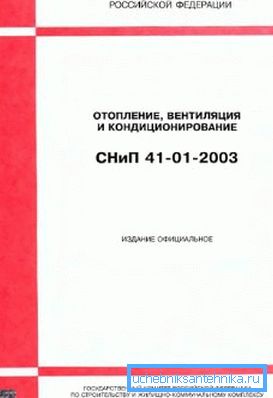

Les normes.

Comment obtenir des données indicatives

Il n'est pas toujours nécessaire de calculer avec précision le nombre de radiateurs. En effectuant une refonte majeure dans un appartement en ville, vous disposerez de suffisamment de données indicatives pouvant être obtenues en quelques minutes à partir de moyennes standard.

Calculer la taille de la batterie sur la surface de la pièce

Cette méthode est considérée comme la plus simple et la plus avantageuse pour les propriétaires d’appartements dans les immeubles urbains standard. Dans les immeubles de grande hauteur, il est en principe irréaliste d’affecter de manière significative la plupart des paramètres d’une pièce. C’est pourquoi il est souvent insensé de s’immerger dans le dédale des calculs thermiques complexes.

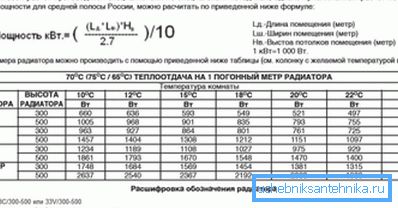

Option de calcul approximatif.

Selon un SNiP approuvé, pour chauffer 1 m? Les résidents des appartements de la partie centrale de notre grand pays ont besoin de 100 watts. Cette valeur est prise comme moyenne pour les appartements avec isolation standard et plafonds ne dépassant pas 3 m. Dans les mêmes conditions dans le nord, 150-200 W seront nécessaires. Dans les régions du sud, elles sont généralement orientées à 60 watts.

Les instructions pour toute batterie contiennent des données sur son alimentation. Il vous suffit de multiplier le carré de la pièce par 100 W et de diviser par la puissance indiquée sur une plaque la section de votre radiateur choisi.

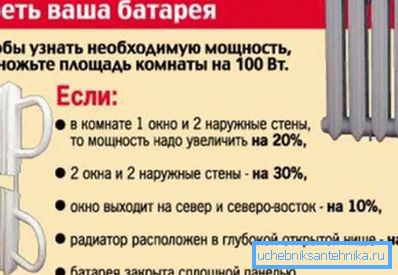

Tolérances approximatives.

Important: selon les règles approuvées, la documentation sur la batterie indique la puissance que la section fournira à une température de liquide de refroidissement de 70 ° C. Si la température dans le système est plus basse, la production de chaleur diminuera proportionnellement et il faudra installer plus de sections. Dans ce cas, il est commode d'utiliser la calculatrice pour calculer le nombre de radiateurs, où vous pouvez régler la température réelle.

Perte de chaleur en fonction de l'emplacement de la batterie.

Comme nous l'avons dit, cette méthode de calcul est approximative. Des détails tels que la présence d'un balcon, le nombre et la taille des fenêtres de la pièce, ainsi que de nombreux autres amendements, ne sont pas clairement pris en compte. Afin de compenser tous ces types de pertes de chaleur, il est d'usage d'augmenter le chiffre final de 20%. Si le calcul est effectué pour la cuisine, vous pouvez tout laisser tel quel, sans prendre en compte les pertes de chaleur. Depuis la cuisine a des sources de chaleur supplémentaires.

Dépendance du nombre de sections sur le volume de la pièce

Cette méthode est préférée par les propriétaires d'appartements ouverts avec de hauts plafonds. Il convient également lorsque vous devez calculer la taille de la batterie dans un chalet privé ou une pièce à deux ou plusieurs niveaux.

Le calcul du nombre de radiateurs requis ici est basé sur le volume de la pièce. Autrement dit, vous devez d’abord compter le nombre de mètres cubes, en multipliant la longueur, la largeur et la hauteur.

Calcul approximatif de la formule.

Comme dans le premier cas, les données conditionnelles sont prises comme base. On croit que pour le centre de la Russie pour chauffer 1m? dans une maison à panneaux avec une chaleur standard, vous avez besoin de 41 watts d'énergie. Il faut 34 watts pour les murs de briques d'une épaisseur de 2 briques ou plus, ainsi que pour les maisons individuelles à isolation renforcée. Connaissant le volume de la pièce et la puissance d’une section, il est facile de calculer le nombre de sections.

Par exemple, le volume de la cuisine dans une maison en brique d’un vieil immeuble de trois mètres sur quatre avec une hauteur de plafond de 4 mètres sera de 48 mètres? (3x4x4 = 48). En conséquence, pour le chauffage, il faut 1,632 KW (48x34 = 1,632). La puissance moyenne de la célèbre batterie en fonte MS-140 est de 160 watts. Maintenant, 1 632 kW, divisez par 160 W et obtenez 10,2 sections.

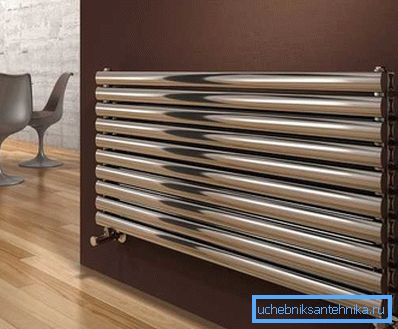

Disposition en coupe horizontale

Depuis que nous avons envisagé pour la cuisine, vous pouvez arrondir. Pour les autres pièces, il est d'usage de l'arrêter. De plus, pour compenser toutes les pertes de chaleur dans les pièces ordinaires, la valeur finale est augmentée de 20%.

Conseil: Afin de ne pas vous soucier du calcul approximatif du nombre de batteries dans des bâtiments types, un tableau a été élaboré pour le calcul des radiateurs. C'est un appareil pratique, il est souvent utilisé par les consultants des quincailleries.

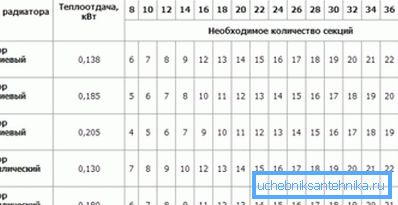

Tableau pour les sections en aluminium et bimétalliques.

Calculs exacts

En règle générale, le calcul exact des radiateurs de chauffage est effectué lors de la construction d'une maison privée ou lors de la rénovation d'appartements modernes à l'aménagement libre. Le prix des radiateurs bimétalliques, en acier ou en fonte de haute qualité est assez élevé, de sorte que chaque élément supplémentaire a un impact significatif sur le budget.

Faire des calculs précis de vos propres mains n'est pas aussi difficile que cela puisse paraître. Le principe de calcul lui-même n’est pas très différent des options précédentes, la formule de base est assez simple. Tout le problème réside dans la sélection compétente d'un certain nombre de facteurs, chacun d'entre eux étant responsable des caractéristiques spécifiques du bâtiment.

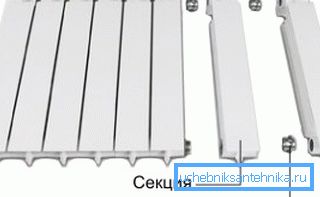

Le principe de la connexion des sections.

CT = NхSхК1хК2хК3хК4хК5хК6хК7

  • Dans ce cas (CT) c'est la quantité de chaleur nécessaire pour maintenir une température confortable dans la pièce autour de 20? С;
  • (N) est une valeur constante et caractérise la quantité de chaleur tabulaire par mètre carré. C'est la même valeur que celle que nous avons utilisée dans le calcul approximatif basé sur la quadrature. 100 W pour le centre de la Russie, 150-200 W pour le nord et 60 W pour le sud;
  • (S) dans notre formule, il s’agit de la superficie des locaux pour lesquels le chauffage est calculé;

Vient ensuite une série de coefficients d’élévation et d’abaissement, qui sont en réalité responsables des principales caractéristiques du bâtiment.

Perte de chaleur moyenne dans la maison.
  • K1 est responsable du niveau et de la qualité des vitrages du bâtiment:
  • Les anciens cadres en bois à deux vitres auront un facteur de 1,27;
  • Plastique moderne à double vitrage, pris de manière conditionnelle;
  • Les cadres renforcés à triple vitrage comptent pour 0,85;
  • K2 est responsable de la qualité de l'isolation des murs extérieurs:
    • Les anciens panneaux en béton armé recouverts de dalles ont un coefficient de 1,27;
    • La pose dans deux briques ou panneaux avec une isolation externe supplémentaire est considérée comme une unité;
    • Les matériaux de construction modernes tels que le béton mousse et gaz, ainsi que les revêtements avec de la laine minérale isolante ou de la mousse ont une valeur de 0,85.

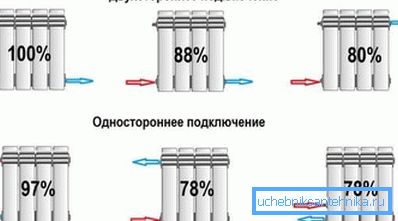

    • Perte de chaleur en fonction du type de connexion de la batterie.
      • K3 est responsable de la semaine la plus froide de l'année, plus précisément de la température moyenne sur 7 jours au plus fort des gelées d'hiver. Ici nous commençons à -10? С.

      De plus, à chaque diminution de température de -5? С, 0,2 est ajouté au coefficient:

      • Donc à -10? Avec la valeur de 0,7, on prend;
      • À -15 ° C, on prend la valeur de 0,9;
      • À -20? Avec une valeur de 1,1 est prise;
      • À -25? Avec une valeur de 1,3;
      • À -30 ° C, une valeur de 1,5 est prise, et ainsi de suite;
      • К4 caractérise le rapport en pourcentage entre le sol et la surface de vitrage.

      Ici aussi, il y a une certaine régularité avec une augmentation de la surface de 10%, le coefficient augmente de 0,1:

      • Pour 10%, la valeur est 0,8;
      • Pour 20%, la valeur est 0,9;
      • Pour 30%, la valeur est 1;
      • Pour 40%, la valeur est 1,1;
      • Pour 50%, la valeur est 1,2, etc.

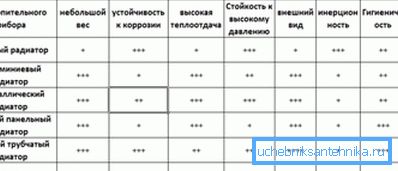

      Comparaison de radiateurs.
      • K5 caractérise la chambre située à l'étage supérieur:
      • Ici, il est courant de prendre un grenier non chauffé comme une unité;
      • Pour un grenier chaud, cette valeur sera de 0,9;
      • Si un appartement résidentiel est situé au-dessus, le coefficient sera égal à 0,8;
    • K6 est responsable du nombre de murs directement en face de la rue:
      • Pour 1 mur, il sera égal à 1,1;
      • Pour 2 murs, ce sera 1.2;
      • Pour 3 murs, il sera égal à 1,3;
      • Si tous les murs font face à la rue, le coefficient est 1,4;
      • K7 est responsable de la hauteur du plafond.
      • Ici, le pas monte, pour chaque demi-mètre, la valeur augmente de 0,05:

        • La hauteur de plafond de 2,5 m est considérée comme une référence et est considérée comme une unité;
        • Un plafond de trois mètres aura un ratio de 1,05;
        • Trois mètres et demi 1.1, etc.

        Une fois que vous avez déterminé les coefficients, effectué le calcul et obtenu la quantité de chaleur, vous devez, comme dans les cas précédents, diviser par la capacité calorifique de 1 section.

        Radiateur en acier moderne.

        La vidéo dans cet article montre des exemples de calculs.

        Conclusion

        Bien entendu, le calcul des radiateurs de chauffage à l’aide du programme de calcul est incomparablement plus pratique et plus rapide. Mais comme vous pouvez le constater, même en l’absence d’un tel assistant, il est tout à fait réaliste de faire un calcul précis de vos propres mains.

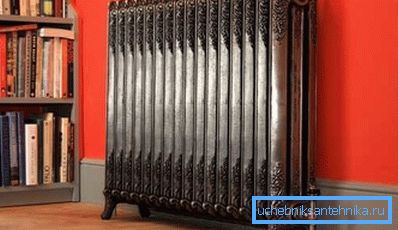

        Radiateur extérieur en fonte.
